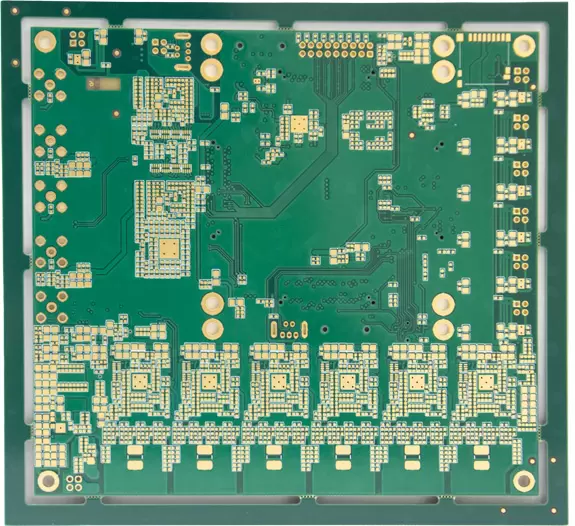

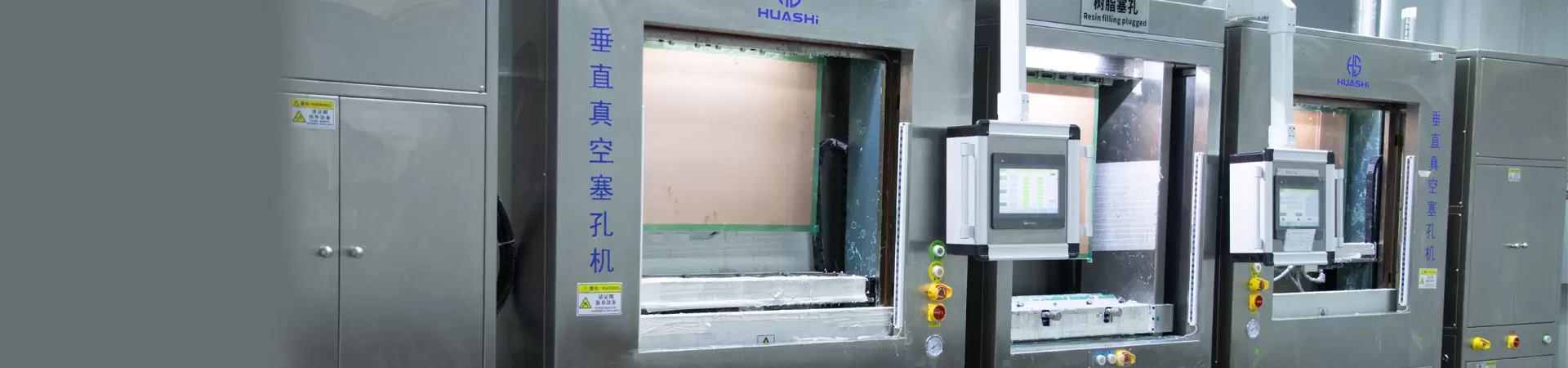

초미세 회로를 위한 마이크로 블라인드 및 매립형 비아
공간 절약과 기능 밀도를 극대화합니다.
더 짧은 상호연결로 더 나은 신호 무결성을 제공합니다.
더 얇고 가벼운 보드 구조에서 더 높은 레이어 수를 지원합니다.
스마트폰, 태블릿, 웨어러블 전자기기에 사용
| 특징 | 기술 사양 |
| 레이어 수 | 4~24개 레이어 표준, 40개 레이어 고급, 60개 레이어 프로토타입 |
| HDI 빌드 | 3+N+3, 4+N+4, R&D의 모든 계층 |
| PCB 두께 | 0.40mm – 6.0mm |
| 구리 추(완성) | 0.5온스 – 6온스 |
| 재료 | 고성능 FR4, 할로겐 프리 FR4, Rogers |
| 최대 치수 | 546mm x 662mm |
| 최소 트랙 및 간격 | 0.075mm / 0.075mm |
| 최소 기계 드릴 | 0.15mm |
| 표면 마감 가능 | HASL(SnPb), LF HASL(SnNiCu), OSP, ENIG, 침지 주석, 침지 은, 전해 금, 골드 핑거 |
| 미니문 레이저 드릴 | 0.10mm 표준, 0.075mm 진폭 |
| 특수 프로세스 | 블라인드/매립 비아, 패드 내 비아, 백드릴, 사이드플레이팅, 카운터싱크 홀 |
엔지니어링 지원
프로토타이핑 서비스
빠른 처리
대량 생산으로의 원활한 전환
HDI에 필요한 재료는 어떻게 선택하나요? 왜 HDI PCB를 사용해야 합니까? 레이저 드릴의 정확도는 무엇입니까? HDI PCB는 어떻게 비용을 절감해 주나요? HDI PCB란 무엇인가요?
