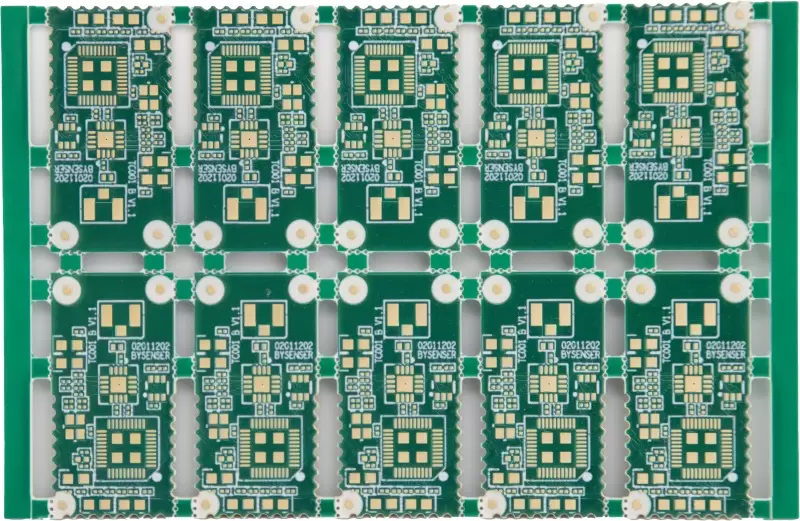

혼합 적층 다층 PCB

여러 기판(FR-4 + PTFE/Rogers)을 하나의 보드에 결합

가장 중요한 부분에서 비용과 성능의 균형을 맞춥니다.

단일 보드에서 고속 및 고주파 섹션의 원활한 통합을 가능하게 합니다.

다양한 전기 및 열 요구 사항을 갖춘 복잡한 다층 스택업에 최적화됨

혼합 디지털 제어 및 RF 회로에 사용됨

혼합 적층 다층 PCB

프로세스 역량

특징기술 사양
레이어 수4-20층
재료FR4, 로저스
프로파일 방법펀칭, 라우팅
구리 추(완성)18㎛ – 210㎛
FPC 두께0.05mm ~ 3.0mm
최대 치수450mm x 610mm
최소 트랙 및 간격0.075mm / 0.075mm
최소 기계 드릴0.15mm
표면 마감 가능HASL(SnPb), LF HASL(SnNiCu), OSP, ENIG, 침지 주석, 침지 은, 전해 금, 골드 핑거
혼합 적층 다층 PCB에 SprintPCB를 선택하는 이유는 무엇입니까?
SprintPCB는 고속, 고주파 및 열 성능 요건을 충족하기 위해 FR4, Rogers, PTFE 등의 재료를 조합하여 혼합 적층 다층 PCB 제조를 전문으로 합니다 . 당사의 정밀한 적층 제어 및 재료 매칭은 복잡한 하이브리드 애플리케이션에서 신호 무결성, 저손실 및 장기적인 신뢰성을 보장합니다.
프로토타입부터 생산까지 - 우리는 당신을 끝까지 지원합니다
  • 엔지니어링 지원

  • 프로토타이핑 서비스

  • 빠른 처리

  • 대량 생산으로의 원활한 전환

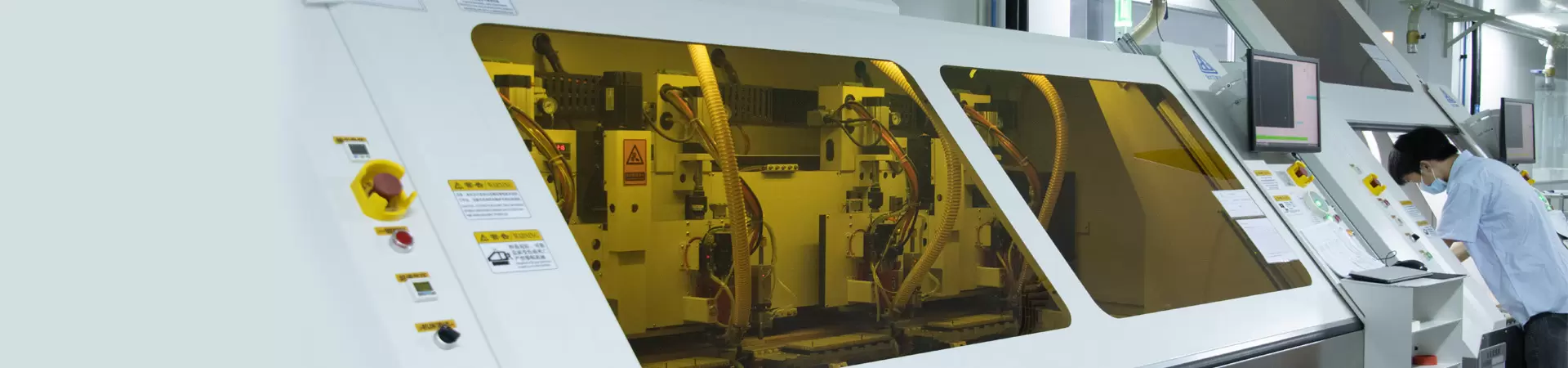

PCB 제조 장비
SprintPCB는 업계에서 가장 진보된 장비를 사용하여 효율적인 생산과 파트너에게 부가가치가 있는 고품질 제품을 제공합니다.

혼합 적층 다층 PCB 프로젝트를 시작할 준비가 되셨나요?

혼합 적층 다층 PCB에 대한 FAQ

혼합 적층 다층 PCB FAQ혼합적층다층PCB의 적용분야는 무엇입니까?
혼합 적층 다층 PCB는 통신, 산업용 제어 장치, 의료 기기, 군사 및 항공 우주 시스템과 같은 까다로운 응용 분야에서 널리 사용됩니다.
혼합 적층 다층 PCB FAQ혼합 적층 다층 PCB는 어떻게 제조되나요?
혼합 적층 다층 PCB는 금속 기반 기판, 세라믹 기반 소재, FR-4 등 다양한 소재의 층을 적층한 다음, 층을 상호 연결하기 위해 드릴링과 도금을 통해 제조됩니다.
혼합 적층 다층 PCB FAQ혼합적층다층PCB의 장점은 무엇입니까?
혼합 적층 다층 PCB의 장점으로는 열 관리 개선, 전기 성능 향상, 무게 감소, 치수 안정성 향상 등이 있습니다.
혼합 적층 다층 PCB FAQ혼합적층다층PCB란 무엇인가?
혼합 적층 다층 PCB는 다양한 재료의 여러 층을 적층 구조로 결합한 인쇄 회로 기판의 한 유형으로, 향상된 전기적, 기계적 성능을 제공합니다.
