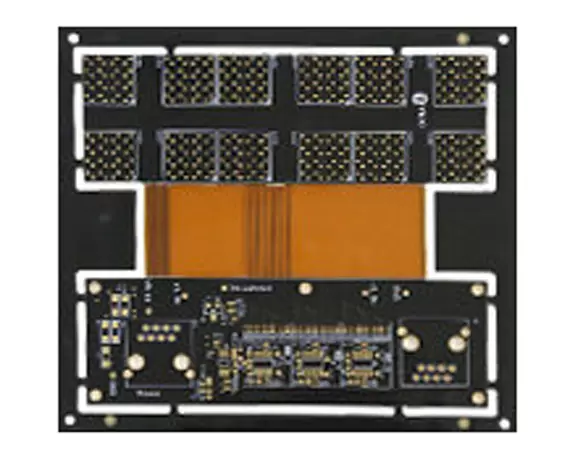

컴팩트한 레이아웃을 위한 유연한 테일이 있는 통합된 강성 섹션
진동에 강하고 커넥터 필요성이 줄어듭니다.
조립을 간소화하고 장기적 신뢰성을 향상시킵니다.
공간 제약이 있는 애플리케이션에 대한 3D 구성을 가능하게 합니다.
항공우주, 의료용 임플란트 및 프리미엄 웨어러블에 사용
| 특징 | 기술 사양 |
| 레이어 수 | 4~24개 레이어 표준, 40개 레이어 고급, 60개 레이어 프로토타입 |
| 굽힘 성능 | 특정 설계에 따라 굽힘 성능은 기본 90도 굽힘에서 플렉스 테일에서 360도의 동작 범위를 갖춘 완전한 동적 플렉스까지 다양하며 이는 제품 수명 동안 지속적인 사이클을 견뎌냅니다. |
| 굽힘 기능 | 굽힘 반경은 보드 플렉스 부분의 유연성을 조절합니다. 소재가 얇을수록 굽힘 반경이 작아지고 플렉스 부분의 유연성이 높아집니다. |
| 재료 | RA 구리, HTE 구리, FR-4, 폴리이미드, 접착제 |
| 구리 추(완성) | 0.5온스 – 6온스 |
| PCB 두께 | 0.40mm – 6.0mm |
| 플렉스 섹션의 PCB 두께 | 0.05mm x 0.8mm |
| 최대 치수 | 546mm x 662mm |
| 최소 트랙 및 간격 | 0.075mm / 0.075mm |
| 최소 기계 드릴 | 0.15mm |
| 표면 마감 가능 | HASL(SnPb), LF HASL(SnNiCu), OSP, ENIG, 침지 주석, 침지 은, 전해 금, 골드 핑거 |
엔지니어링 지원
프로토타이핑 서비스
빠른 처리
대량 생산으로의 원활한 전환
강성-플렉스 PCB의 생산 공정은 어떻게 되나요? 어떤 산업에서 일반적으로 강성-플렉스 PCB를 사용합니까? 강성-플렉스 PCB를 사용하면 어떤 이점이 있나요? 강성-플렉스 PCB는 표준 PCB와 어떻게 다릅니까? 강성-플렉스 PCB란 무엇인가?
