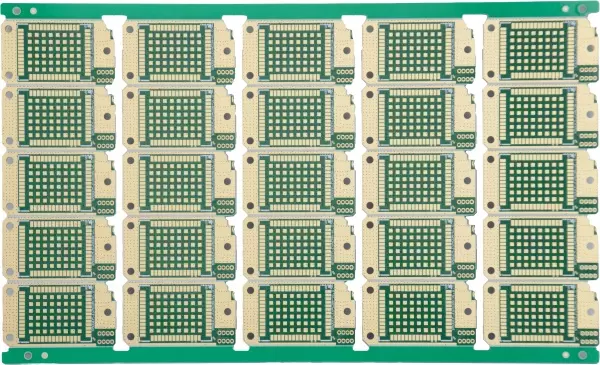

최대 수십 GHz 주파수를 지원하는 저손실 유전체 재료
신호 감쇠를 최소화하기 위한 정밀 임피던스 제어
트레이스 기하학 및 유전체 일관성에 엄격한 허용 오차가 필요합니다.
광범위한 온도 및 주파수 범위에서 뛰어난 신호 안정성
5G 기지국, 레이더 시스템, RF 안테나 등에 사용
| 특징 | 기술 사양 |
| 레이어 수 | 4-20층 |
| 재료 | 저손실/저Dk, 고성능 FR-4, PPO, 테프론, 탄화수소/세라믹 충진 |
| 구리 추(완성) | 0.5온스 – 6온스 |
| PCB 두께 | 0.40mm – 6.0mm |
| 최대 치수 | 580mm x 650mm |
| 최소 트랙 및 간격 | 0.075mm / 0.075mm |
| 최소 기계 드릴 | 0.15mm |
| 표면 마감 가능 | HASL(SnPb), LF HASL(SnNiCu), OSP, ENIG, 침지 주석, 침지 은, 전해 금, 골드 핑거 |
엔지니어링 지원
프로토타이핑 서비스
빠른 처리
대량 생산으로의 원활한 전환
