PCB 회로 기판 제조업체 통찰력: 설계, 생산 및 글로벌 솔루션의 우수성

기술이 번개처럼 빠르게 발전하는 세상에서 신뢰할 수 있는 PCB 회로 기판 제조업체의 역할은 그 어느 때보다 중요합니다. PCB는 재생 에너지 시스템부터 차세대 AI 하드웨어에 이르기까지 혁신을 이끄는 숨은 영웅입니다. SprintPCB는 단순한 PCB 회로 기판 제조업체가 아닌, 정밀 엔지니어링, 민첩한 생산, 그리고 고객 중심의 혁신을 통해 기술 혁신을 주도하는 전략적 파트너임을 자부합니다. 1,800단어 분량의 이 가이드는 세계적인 PCB 회로 기판 제조업체를 선택하는 데 필요한 핵심 사항을 설명하고, SprintPCB만의 고유한 가치 제안을 살펴보며, 전자 산업의 미래를 형성하는 산업 동향을 조명합니다.

오늘날 기술 생태계에서 PCB 회로 기판 제조업체의 중요한 역할

PCB 회로 기판 제조업체는 단순히 기판을 생산하는 것 이상의 역할을 합니다. 혁신을 가능하게 하는 것이죠. 생명을 구하는 의료 기기든 지구 궤도를 도는 위성이든, 모든 전자 기술의 발전은 정교하게 제작된 PCB에서 시작됩니다.

적합한 제조업체와 협력하는 것이 중요한 이유

• 기술적 숙련도: 첨단 소재, 신호 무결성, 열 관리 분야의 전문성.
• 시장 출시 속도: 경쟁사보다 앞서 나가기 위한 신속한 프로토타입 제작과 확장 가능한 생산.
• 규정 준수 및 신뢰성: ISO 9001 및 IPC Class 3과 같은 인증은 글로벌 표준을 준수함을 보장합니다.

SprintPCB는 18년 이상 PCB 회로 기판 제조업체로서 성능, 내구성, 비용 효율성 면에서 뛰어난 보드를 제공한다는 명성을 굳건히 했습니다.

워크숍 내부: 최고 수준의 PCB 회로 기판 제조업체가 운영되는 방식

엘리트 제조업체를 차별화하는 요소가 무엇인지 알아보려면 SprintPCB의 종단 간 워크플로를 살펴보겠습니다.

협업 설계 및 엔지니어링

• 고객 컨설팅: 당사 엔지니어는 고객과 긴밀히 협력하여 5G를 위한 고속 데이터 전송이든 산업용 로봇을 위한 EMI 차폐이든 애플리케이션별 요구 사항을 파악합니다.
• 고급 설계 도구: Altium, OrCAD, Cadence를 활용하여 전력 분배를 최적화하고 크로스토크를 최소화하는 시뮬레이션을 수행합니다.
• 프로토타입 제작: 기능적 프로토타입은 48시간 이내에 제공되며, 디자인을 개선하기 위한 DFM(제조용 설계) 피드백이 함께 제공됩니다.

소재 혁신

모든 PCB의 기본은 재료에 있습니다. SprintPCB는 다음과 같은 제품을 제공합니다.

• 고속 라미네이트: RF 및 마이크로파 응용 분야를 위한 Rogers 4000과 같은 저손실 소재입니다.
• 무거운 구리 보드: 고전력 자동차 시스템에 적합한 최대 20온스 구리.
• 플렉스 및 리지드-플렉스 기판: 구부러지는 웨어러블 기기와 군용 장비에 사용되는 폴리이미드 필름입니다.

정밀 제조

• 레이저 직접 이미징(LDI): HDI 설계에 대해 마이크론 수준의 추적 정확도를 달성합니다.

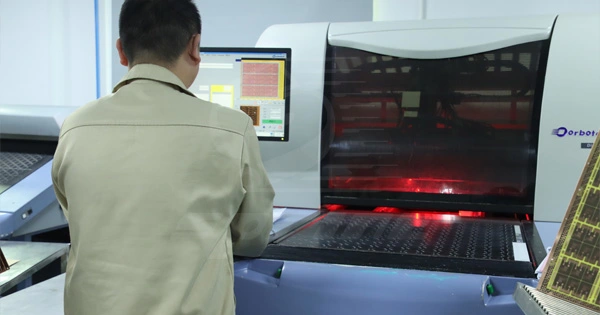

• 자동 광학 검사(AOI): 미세 균열이나 정렬 불량과 같은 결함이 있는지 모든 층을 검사합니다.
•
• 표면 마감: 옵션으로는 ENIG(내식성), Immersion Silver(고주파 사용), OSP(가전 제품에 비용 효율적) 등이 있습니다.

엄격한 품질 보증

• 전기 테스트: 단락을 제거하기 위한 100% 연속성 및 내전압 테스트.
• 환경 스트레스 스크리닝: 열충격 테스트(-55°C~125°C) 및 습도 노출.
• 횡단면 분석: 무결성과 도금 두께를 통해 검증합니다.

최첨단 기술이 PCB 회로 기판 제조업체 환경을 재정의합니다.

SprintPCB와 같은 선도적 제조업체는 앞서 나가기 위해 혁신적인 기술에 투자합니다.

AI 기반 제조

• 예측 유지 관리: 머신 러닝 알고리즘이 장비 고장을 예측하여 가동 중지 시간을 줄입니다.
• 스마트 결함 감지: AI 기반 AOI 시스템은 결함 인식 정확도를 40% 향상시킵니다.

HDI PCB

• 마이크로비아 및 적층 비아: 항공우주 및 데이터 센터를 위한 20개 이상의 레이어 보드를 구현합니다.
• 모든 레이어 빌드업: 기존 레이어 제약을 없애고 보드 크기를 50%까지 줄입니다.

지속 가능한 제조 관행

• 친환경 소재: 할로겐 프리 라미네이트와 납 프리 솔더.
• 폐쇄형 재활용: 폐기물을 줄이기 위해 구리와 용매를 회수합니다.

IoT 및 Industry 4.0 통합

• 실시간 생산 모니터링: 고객은 클라우드 플랫폼을 통해 주문 진행 상황을 추적합니다.
• 디지털 트윈: PCB의 가상 복제본은 극한 조건에서의 성능을 시뮬레이션합니다.

산업 응용 분야: PCB 회로 기판 제조업체가 영향을 미치는 곳

일상적인 기기부터 미션 크리티컬 시스템까지 PCB는 어디에나 있습니다. SprintPCB가 다양한 산업 분야에 어떻게 힘을 실어주는지 알아보세요.

자동차 및 전기 자동차(EV)

• ADAS 컨트롤러: LiDAR 및 레이더 시스템용 임피던스 제어 기능을 갖춘 다층 보드.
• 배터리 관리 시스템(BMS): 안전한 EV 작동을 보장하는 고전압 PCB.

헬스케어 및 의료 기술

• 휴대용 진단 장치: 컴팩트하고 가벼운 디자인을 위한 플렉스 PCB.
• 이식형 전자 장치: 심장 박동 조절기 및 신경 자극 장치에 사용되는 생체 적합성 소재.

항공우주 및 방위

• 항공 전자 장비: 진동과 방사선에 강한 MIL 사양 보드.
• 위성 통신: 원활한 신호 전송을 위한 RF 최적화 설계.

사례 연구

SprintPCB는 화성 탐사선 프로토타입을 위한 14겹의 강성-연성 PCB를 개발하여 극한의 온도에서도 신호 무결성을 유지하면서도 무게를 35% 줄였습니다.

PCB 회로 기판 제조업체 평가 방법: 주요 기준

적합한 파트너를 선택하려면 실사가 필요합니다. 다음과 같은 기능을 제공하는 제조업체를 우선적으로 고려하세요.

• 기술적 전문성: 해당 산업(예: 의료, 자동차)에서 입증된 경험.
• 인증: UL, ISO 및 IPC 표준 준수.
• 확장성: 10개의 프로토타입에서 10,000개 단위 배치로 원활하게 전환 가능.
• 투명성: 테스트 보고서와 재료 인증서를 포함한 자세한 문서.
• 지속 가능성: 친환경적 공정 및 재료.
• 공급망 탄력성: 지연을 방지하기 위해 중요 구성 요소의 이중 조달을 실시합니다.
• 고객 지원: 긴급 수정 사항이 필요할 경우 엔지니어링 팀에 24시간 연중무휴로 연락 가능합니다.

SprintPCB가 돋보이는 이유

• 48시간 프로토타입 제작: 업계에서 가장 빠른 처리 시간.
• 글로벌 도달 범위: 아시아, 유럽, 북미의 제조 허브.
• 비용 최적화: 품질을 떨어뜨리지 않고 BOM 비용을 줄이기 위한 가치 공학.

PCB 회로 기판 제조의 미래: 주목해야 할 트렌드

• 3D 프린팅 전자제품: 빠르고 폐기물이 적은 생산을 위한 적층 제조.
• 내장형 부품: 보드 층에 통합된 저항기와 커패시터.
• 양자 컴퓨팅 PCB: 니오븀과 같은 초전도성 소재로 저항이 거의 없습니다.
• 생체적합성 회로: 임시 의료용 임플란트를 위한 용해성 PCB.
