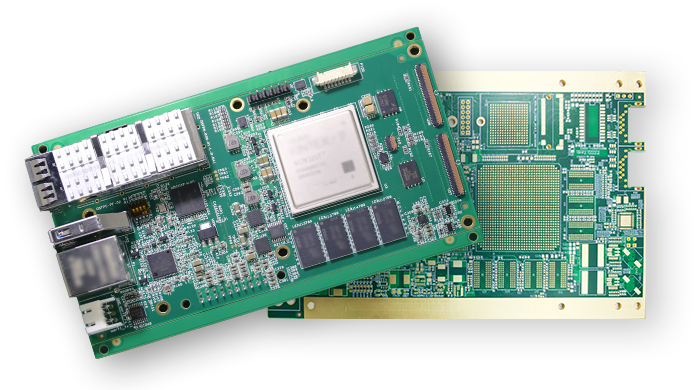

전원판 PCB 설계를 위한 모범 사례

PCB 설계에서 전원판은 중요한 구성 요소입니다. 전원판의 주요 기능은 회로 기판의 성능과 신뢰성을 보장하기 위해 안정적인 전원 및 접지 연결을 제공하는 것입니다. 전원판 PCB 설계를 위한 몇 가지 모범 사례는 다음과 같습니다.

1. PCB에 다층 평면 설계를 사용하십시오. 복잡한 PCB의 경우, 전원 및 접지를 위한 별도의 평면을 만들면 노이즈와 간섭을 줄이는 데 도움이 될 뿐만 아니라 전류에 대한 저임피던스 경로를 제공할 수 있습니다.
2. 전원 및 접지 비아의 적절한 배치와 크기를 확인하십시오. 비아는 전원 또는 접지면에 강력하게 연결되어야 하는 부품 근처에 배치해야 합니다. 또한, 흐르는 전류에 적합한 크기를 가져야 합니다.
3. 전원판에 구리선을 분리하여 배치하지 마십시오. 과열점이 발생하고 고장 위험이 높아질 수 있습니다. 대신, 전원판에 구리선이 연속적으로 흐르도록 설계하십시오.
4. 고전류 연결에는 여러 개의 비아를 사용하십시오. 전압 조정기나 전원 커넥터처럼 고전류가 필요한 부품의 경우, 충분한 전류 용량을 확보하기 위해 여러 개의 비아를 사용해야 합니다.
5. 전원판 설계 시 열 관리를 고려하십시오. 전력 손실은 PCB 온도 상승을 유발하여 회로의 성능과 신뢰성에 영향을 미칠 수 있습니다. 열 비아와 히트싱크를 사용하여 전원판의 열을 관리할 수 있습니다.
