현대 전자 산업에서 인쇄 회로 기판(PCB)은 매우 중요한 부품입니다. 컴퓨터, 스마트폰, 자동차 등 모든 전자 기기에서 PCB는 전자 부품을 지지하고 연결하는 데 사용됩니다. PCB의 설계 및 제조는 전자 기기의 성능, 신뢰성 및 기능에 중요한 역할을 합니다. PCB 소재 선택은 제조업체가 설계 및 생산 과정에서 신중하게 고려해야 하는 중요한 결정 중 하나입니다. 다양한 소재는 서로 다른 전기적, 기계적, 열적 특성을 가지고 있으며, 이는 PCB의 기능과 신뢰성에 직접적인 영향을 미칩니다. 따라서 최적의 PCB 소재를 선택하는 것은 다양한 응용 분야에서 PCB가 요구되는 성능을 충족하도록 보장하는 데 필수적입니다. 본 글에서는 PCB 제조업체가 최적의 PCB 소재를 선택하는 방법을 살펴보겠습니다. 먼저 PCB 소재의 중요성과 PCB 소재가 전기적 성능, 기계적 성능 및 열 관리에 미치는 영향을 소개합니다.
다음으로, PCB 소재 선택 시 고려해야 할 핵심 요소를 자세히 살펴보겠습니다. 마지막으로, 소재 선택에 대한 지침을 제공하고 다양한 소재 옵션을 강조하는 사례 연구를 제시합니다. 본 글의 목적은 PCB 제조업체에게 귀중한 지침과 통찰력을 제공하여 소재 선택과 관련하여 정보에 기반한 결정을 내릴 수 있도록 돕는 것입니다.

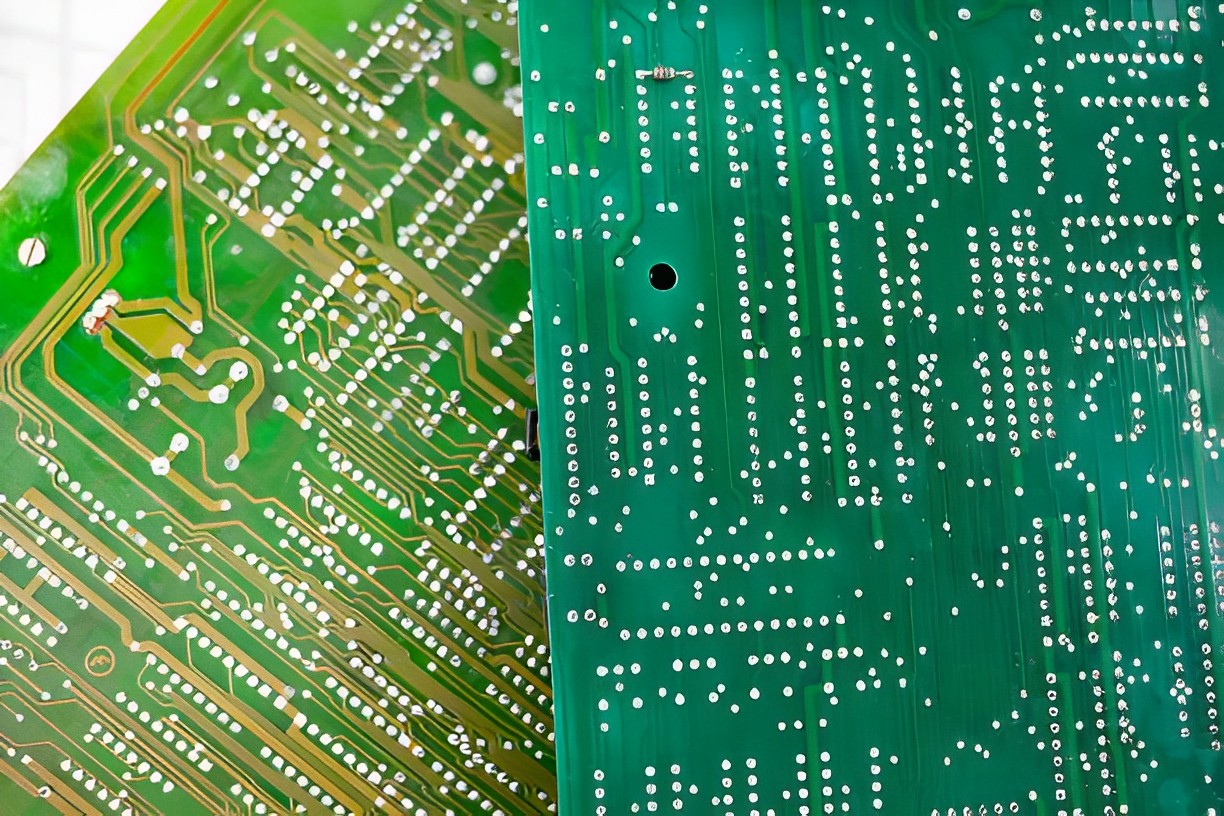

PCB 소재의 중요성
PCB 재료가 전기 성능에 미치는 영향
PCB 재료는 회로 기판의 전기적 성능을 결정하는 중요한 요소입니다. 다양한 재료는 회로 성능에 상당한 영향을 미칠 수 있는 고유한 전기적 특성을 가지고 있습니다. 유전율: PCB 재료의 유전율은 기판에서 신호의 전파 속도를 결정합니다. 유전율이 낮을수록 신호 전파 속도가 빨라지므로 고주파 애플리케이션에 필수적입니다. 유전율이 낮은 재료를 선택하면 신호 전송 지연과 왜곡을 줄일 수 있습니다. 손실률: 손실률은 재료가 신호를 감쇠시키는 정도를 측정합니다. 손실률이 낮다는 것은 재료가 신호 전송 중 에너지 손실을 줄여 신호의 품질과 강도를 유지함을 나타냅니다. 고주파 애플리케이션에서는 손실률이 낮은 재료를 선택하면 신호 감쇠와 노이즈를 최소화할 수 있습니다. 전기 절연: PCB 재료는 기판의 여러 회로 층 또는 트레이스 간의 적절한 절연을 보장하기 위해 우수한 전기 절연 특성을 가져야 합니다. 고품질 절연 재료는 신호 누화 및 회로 단락을 방지하여 회로의 안정성과 신뢰성을 향상시킵니다. 열전도율: PCB 재료가 열전도율에 미치는 영향은 회로의 전기적 성능에 간접적으로 영향을 미칩니다. 재료의 열전도도는 회로에서 발생하는 열이 어떻게 방출되고 확산되는지를 결정합니다. 효과적인 열 관리는 부품 과열을 방지하여 정상적인 회로 작동과 신뢰성을 보장합니다.PCB 재료가 기계적 성능에 미치는 영향
PCB 재료는 전기적 성능뿐만 아니라 회로 기판의 기계적 성능과 신뢰성에도 상당한 영향을 미칩니다. 강도 및 강성: PCB 재료는 조립 및 사용 중 발생하는 응력과 진동을 견딜 수 있는 충분한 강도와 강성을 가져야 합니다. 높은 강도와 강성은 작동 중 회로 기판의 변형, 파손 또는 손상을 방지합니다. 내열성: PCB 재료는 고온 환경에서 회로 기판의 안정성과 신뢰성을 유지하기 위해 뛰어난 내열성을 가져야 합니다. 자동차 전자 장치 및 항공우주와 같은 특정 응용 분야에서 PCB 재료는 극한의 온도를 견뎌야 합니다. 내화학성: PCB 재료는 일반적인 화학 물질 및 환경에 대한 우수한 내성을 가져야 합니다. 특히 산업 또는 혹독한 환경과 같은 일부 응용 분야에서는 회로 기판이 부식성 가스, 액체 또는 화학 물질에 노출될 수 있습니다. 내화학성이 뛰어난 재료를 선택하면 회로 기판을 손상으로부터 보호할 수 있습니다.PCB 재료가 열 관리에 미치는 영향
열 관리는 현대 전자 장치 설계의 핵심 요소이며, PCB 소재는 이러한 설계에서 중요한 역할을 합니다. 열전도도: PCB 소재의 열전도도는 회로 기판에서 열이 전파되고 방출되는 속도를 결정합니다. 뛰어난 열전도도는 회로 부품의 열을 주변 환경으로 빠르게 전달하여 부품 과열을 방지하고 전체 시스템의 열 안정성을 향상시킵니다. 열팽창계수: PCB 소재의 열팽창계수는 온도 변화에 따른 소재의 치수 변화를 나타냅니다. 다른 부품과 동일한 열팽창계수를 가진 소재를 선택하면 열 응력과 열팽창 및 수축으로 인한 기계적 변형 위험을 줄여 회로 기판의 열 고장 위험을 낮출 수 있습니다. 방열 설계: PCB 소재마다 방열 설계 및 솔루션에 대한 적응성이 다릅니다. 고전력 회로의 경우, 방열 성능이 더 높은 소재를 선택하거나 열 구리 패드와 같은 열 강화 기술을 구현해야 할 수도 있습니다.PCB 재료의 필수 요소

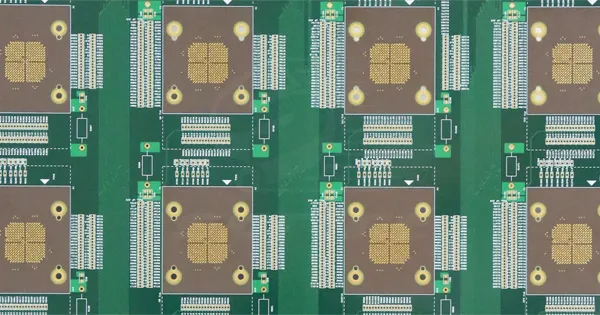

PCB 소재는 인쇄 회로 기판(PCB) 제조에 사용되는 기본 부품으로, 기판의 성능과 신뢰성에 직접적인 영향을 미칩니다. 이 섹션에서는 전도성, 절연성, 열 성능 등 PCB 소재의 필수 요소에 대해 살펴보겠습니다.
전도도:
전도성은 회로를 통한 신호 전달 능력을 결정하기 때문에 PCB 소재의 중요한 특성입니다. 구리박은 PCB에서 전도성을 제공합니다. 일반적으로 1~3온스 두께의 구리박이 다층 PCB에 널리 사용됩니다. 구리박이 두꺼울수록 저항은 낮아지고 전도성은 향상됩니다. 그러나 전도성이 높은 구리박을 사용하면 제조 비용이 증가하므로 구리박 두께를 선택할 때 비용과 성능의 균형을 맞춰야 합니다.격리:
절연은 PCB 소재의 또 다른 핵심 특성으로, 회로 내 신호가 간섭이나 누설을 받지 않도록 보장합니다. FR-4(유리섬유 강화 에폭시 라미네이트)와 같은 일반적인 PCB 소재는 우수한 절연 특성을 보입니다. 절연은 소재의 유전율과 유전정접으로 측정됩니다. 유전율은 소재가 전자기파의 전파 속도에 미치는 영향을 나타내며, 유전정접은 소재의 에너지 흡수 능력을 나타냅니다. 고주파 애플리케이션에서는 신호 손실과 간섭을 최소화하기 위해 유전율과 유전정접이 낮은 소재를 선택해야 합니다.열 성능:
PCB 소재의 열 성능은 회로 신뢰성과 안정성에 매우 중요합니다. 열 성능은 주로 소재의 열전도도와 유리 전이 온도(Tg)와 관련이 있습니다. 열전도도는 소재가 열을 얼마나 효율적으로 전달하는지 결정하며, 특히 방열이 필요한 회로에 중요합니다. 높은 열전도도는 회로 기판의 온도를 안정적으로 유지하는 데 도움이 됩니다. Tg는 소재가 유리 상태에서 고무 상태로 전이되는 온도를 나타내며, 고온에서의 기계적 강도와 치수 안정성을 나타냅니다. 고 Tg 소재는 고온 조건에서 변형과 파손에 강하여 고온 응용 분야에 적합합니다. 전도성, 절연성, 열 성능 외에도 기계적 특성, 내화학성, 치수 안정성, 비용 등의 다른 요소도 고려해야 합니다. 최적의 PCB 소재를 선택하려면 애플리케이션 요구 사항, 성능 지표 및 비용 효율성을 종합적으로 평가해야 합니다. 공급업체가 제공하는 산업 표준 및 기술 정보는 제조업체가 소재를 선택할 때 귀중한 참고 자료가 됩니다.PCB 제조업체가 최고의 PCB 소재를 선택하는 기준
특정 애플리케이션 요구 사항 조사 및 이해 최적의 PCB 소재를 선택하기 전에 PCB 제조업체는 심층적인 조사를 수행하고 애플리케이션의 특정 요구 사항을 이해해야 합니다. 고려해야 할 몇 가지 중요한 측면은 다음과 같습니다.PCB 목적 및 작동 환경
통신 장치, 의료 장비, 자동차 전자 장치 등 PCB의 의도된 적용 분야를 결정합니다. 온도, 습도, 부식성 가스 등 PCB가 작동할 환경 조건을 분석합니다.회로의 복잡성 및 작동 주파수
회로의 복잡성과 계층 구조, 필요한 층 수 및 선폭/간격을 이해합니다. 고주파 응용 분야는 재료의 전기적 특성에 대한 요구 사항이 더 높으므로 회로의 작동 주파수 범위를 결정합니다. 중요한 전기 및 기계적 성능 지표: 유전율, 손실 탄젠트, 제어 임피던스 등과 같은 전기적 성능 요건을 고려합니다. 굽힘 강도, 내충격성, 표면 평탄도 등과 같은 기계적 성능 요건을 이해합니다.신뢰성 요구 사항
예상 수명 주기 동안 PCB의 신뢰성 요구 사항(예: 내구성, 안정성, 안정적인 연결성)을 결정합니다. 진동, 온도 변화, 습도 변화와 같은 특정 응력 조건에서의 신뢰성 요구 사항도 고려해야 합니다. 특정 애플리케이션 요구 사항을 깊이 이해함으로써 PCB 제조업체는 적합한 재료를 선택할 수 있는 기반을 마련할 수 있습니다. 이 단계에서는 고객, 엔지니어, 설계팀과의 긴밀한 소통과 협력이 필요합니다. 제조업체는 또한 IPC(Association Connecting Electronics Industries)의 사양 및 권장 사항과 같은 산업 표준 및 지침을 참조하여 특정 애플리케이션 분야의 모범 사례를 파악할 수 있습니다. 특정 애플리케이션 요구 사항을 이해한 후, PCB 제조업체는 다양한 재료의 장단점을 면밀히 검토하고 설계 요구 사항을 충족하는 가장 적합한 재료를 선택할 수 있습니다. 여기에는 전기적 성능, 열적 성능, 기계적 성능, 비용 및 재료 가용성과 같은 요소가 포함됩니다. 또한, 제조업체는 프로토타입 제작 및 실제 테스트를 통해 선택한 재료의 성능과 신뢰성을 검증할 수 있습니다. 요약하자면, 특정 애플리케이션 요구 사항을 조사하고 이해하는 것은 최고의 PCB 재료를 선택하는 데 중요한 단계입니다. 이를 통해 제조업체는 고객 요구를 충족하고 신뢰할 수 있는 성능의 PCB를 생산할 수 있습니다.참조 PCB 제조업체 산업 표준 및 지침
최적의 PCB 소재를 선택할 때, PCB 제조업체는 소재 성능 및 적합성에 대한 귀중한 정보를 제공하는 산업 표준 및 지침을 참조할 수 있습니다. 제조업체가 고려해야 할 일반적으로 사용되는 산업 표준 및 지침은 다음과 같습니다. IPC(Association Connecting Electronics Industries) 표준 및 사양:
IPC-2221: 트레이스 폭, 간격, 구멍 크기 등에 대한 지침을 제공하는 일반 PCB 설계 표준입니다.
IPC-4101: FR-4, CEM-1, PTFE 등의 소재에 대한 성능 요구 사항을 포함한 PCB 기반 소재에 대한 사양입니다.
IPC-6012: PCB 제조의 다양한 측면을 다루는 강성 PCB 품질 및 신뢰성에 대한 사양입니다.
IPC-6013: 유연한 PCB 제조에 적용 가능한 유연한 PCB 품질 및 신뢰성에 대한 사양입니다.
재료 공급업체의 기술 문서 및 권장 사항: PCB 재료 공급업체는 일반적으로 재료 특성, 적합성 및 공정 권장 사항에 대한 정보를 제공하는 기술 데이터시트와 애플리케이션 가이드를 제공합니다. 제조업체는 공급업체가 제공하는 재료 데이터시트, 기술 매뉴얼 및 애플리케이션 가이드를 참조하여 다양한 재료의 장단점과 적용 범위를 파악할 수 있습니다. 산업 단체 및 협회: 미국 전기전자기술자협회(IEEE) 및 미국 전자산업협회(EIA)와 같은 산업 단체는 PCB 설계 및 제조에 대한 기술 지침과 연구 보고서를 제공합니다. 제조업체는 업계 컨퍼런스, 워크숍 및 교육 과정에 참석하여 동료들과 네트워크를 구축하고, 경험을 공유하며, 업계 동향 및 기술 발전에 대한 최신 정보를 얻을 수 있습니다. 확립된 설계 및 제조 관행: 성공적인 설계 및 제조 사례를 통해 제조업체는 유사한 응용 분야에 사용되는 재료 유형 및 기술 옵션을 이해하는 데 도움이 됩니다. 과거 경험과 업계 모범 사례를 참조하면 잠재적인 문제를 방지하고 제품 신뢰성을 향상시킬 수 있습니다. PCB 제조업체는 산업 표준 및 지침을 참조함으로써 다양한 재료의 성능 매개변수, 특성 및 적용 범위에 대한 정확한 정보를 얻을 수 있습니다. 이 가이드라인은 제조업체가 재료의 적합성을 더 잘 이해하고 최적의 재료를 선택하는 데 필요한 지침을 제공하는 데 도움이 됩니다. 그러나 제조업체는 특정 용도의 요구 사항에 따라 표준 및 가이드라인을 조정하여 재료 선택이 제품 요구 사항에 부합하도록 해야 합니다.
실제 테스트 및 검증
적절한 PCB 소재를 선택하는 것은 복잡한 작업입니다. 이론 및 기술 데이터만으로는 실제 응용 분야에서 소재의 성능을 완벽하게 예측할 수 없기 때문입니다. 따라서 PCB 제조업체는 일반적으로 선택한 소재가 요구 사항과 예상 성능을 충족하는지 확인하기 위해 실제 테스트와 검증을 수행합니다.프로토타입 제작 및 테스트:
PCB 제조업체는 선정된 재료를 사용하여 프로토타입을 제작하고 일련의 테스트 및 검증 절차를 통해 성능을 평가합니다. 이러한 테스트에는 다음이 포함될 수 있습니다. 전기적 성능 테스트: 재료의 유전율, 손실 탄젠트, 유전 강도 등을 측정하여 회로의 신호 전송 요구 사항을 충족하는지 확인합니다. 열적 성능 테스트: 재료의 열전도도, 열팽창 계수, 유리 전이 온도(Tg)를 평가하여 고온 환경에서의 신뢰성을 보장합니다. 기계적 성능 테스트: 재료의 강성, 내충격성, 내크리프성 등을 테스트하여 기계적 응력 하에서의 안정성과 신뢰성을 보장합니다. 환경 적응성 테스트: 고온, 저온, 습도, 화학 물질 등 다양한 환경 조건에 프로토타입을 노출시켜 재료의 노화 및 부식에 대한 저항성을 평가합니다.신뢰성 평가:
PCB 제조업체는 선정된 소재에 대한 장기 신뢰성 평가도 수행합니다. 여기에는 가속 수명 시험, 열 사이클링 시험, 습도-온도 사이클링 시험 등이 포함되어 실제 작동 조건에서 성능 안정성을 시뮬레이션합니다. 이러한 시험은 제조업체가 소재의 수명과 신뢰성을 파악하고 장기간 사용 시 발생할 수 있는 잠재적 문제를 예측하는 데 도움이 됩니다.비용 및 처리 가능성 고려:
실제 테스트 및 검증 과정에서 PCB 제조업체는 선택된 재료의 비용 효율성과 가공성도 평가합니다. 재료 비용에는 원자재 조달, 가공 및 제조 비용, 그리고 그에 따른 유지보수 비용과 같은 요소가 포함될 수 있습니다. 또한, 제조업체는 절단성, 드릴링 가능성, 라미네이션 성능 등 재료의 가공성을 고려하여 선택된 재료가 생산 공정에 적합한지 확인합니다. 실제 테스트 및 검증을 통해 PCB 제조업체는 선택된 재료의 실제 성능에 대한 더 나은 통찰력을 얻고 의도한 응용 분야의 요구 사항을 충족하는지 확인합니다. 또한, 이러한 관행은 부적절한 재료 선택으로 인한 위험을 완화하고 생산 지연 및 비용 손실을 줄이는 데 도움이 됩니다. 또한, 제조업체는 실제 적용 경험을 축적하여 향후 프로젝트에 대한 더욱 정확한 재료 선택 권장 사항을 제공할 수 있습니다. 실제 테스트 및 검증은 시간이 많이 소요될 수 있지만, 최상의 PCB 재료를 선택하는 데 중요한 단계입니다. 제조업체는 꼼꼼한 테스트 및 검증을 통해 선택된 재료가 특정 요구 사항을 충족하고 탁월한 회로 성능과 신뢰성을 제공하는지 확인할 수 있습니다.일반적인 PCB 재료 선택 사례 연구
이 섹션에서는 PCB 제조업체가 특정 애플리케이션 요구 사항을 충족하는 최적의 재료를 선택하는 방법을 더 잘 이해할 수 있도록 일반적인 PCB 재료 선택에 대한 몇 가지 사례 연구를 살펴보겠습니다. 저비용 애플리케이션: FR-4 및 CEM-1

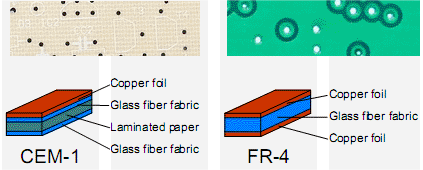

FR-4는 가장 많이 사용되는 PCB 기판 소재 중 하나입니다. 우수한 전기적 성능, 기계적 강도 및 내열성을 제공합니다. 유리섬유 강화 에폭시 수지 기반 소재로 가격이 저렴하여 일반 전자 제품 및 저비용 응용 분야에 적합합니다. CEM-1은 셀룰로스 종이 매트릭스와 에폭시 수지로 만들어진 또 다른 일반적인 저비용 PCB 소재입니다. 가격이 저렴하고 간단한 단층 또는 이중층 회로 기판에 적합합니다. 고주파 응용 분야: PTFE 및 RF-35 PTFE는 우수한 유전 성능과 낮은 손실 특성으로 유명한 고주파 응용 분야에서 일반적으로 사용되는 소재입니다. 고주파 범위에서 낮은 전송 손실과 우수한 신호 무결성을 제공하여 무선 통신, 레이더 및 위성 시스템에 적합합니다. RF-35는 세라믹 충전 폴리머로 구성된 특수 고주파 소재입니다. 낮은 유전율과 낮은 유전 손실을 가지므로 고속 데이터 전송 및 RF 안테나 및 마이크로파 회로와 같은 고주파 응용 분야에 적합합니다. 고온 응용 분야: 고-TG 소재 및 세라믹 기판 고-TG 소재는 유리 전이 온도(TG)가 높아 고온 환경에서 우수한 성능 안정성을 유지할 수 있습니다. 이러한 소재는 자동차 전자 제품, 산업용 제어 장치, 항공우주 시스템과 같은 고온 응용 분야에 적합합니다. 세라믹 기판은 고온 저항성, 기계적 강도 및 뛰어난 열전도도로 잘 알려진 소재입니다. 일반적으로 전력 모듈, 전력 증폭기, 전기 자동차 컨트롤러와 같은 전자 전력 응용 분야에 사용됩니다. 특수 응용 분야: 금속 코어 PCB 및 연성 PCB 금속 코어 PCB는 금속 기판에 절연층을 적용하여 방열 및 고전력 응용 분야에 사용됩니다. 우수한 열전도도를 나타내며 LED 조명, 전력 모듈, 모터 드라이버와 같은 고전력 회로에 적합합니다. 연성 PCB는 유연한 폴리이미드(PI) 또는 폴리에스터(PET) 소재로 제작되어 유연성과 접힘성을 제공합니다. 웨어러블 기기, 모바일 기기, 자동차 내장 전자 장치와 같이 공간 절약, 굽힘 또는 접힘이 요구되는 응용 분야에 적합합니다. 이 사례 연구는 다양한 애플리케이션 시나리오에 대한 일반적인 PCB 재료 선택 사례를 제공합니다. 하지만 각 애플리케이션에는 고유한 요구 사항과 제약이 있다는 점을 강조하는 것이 중요합니다. 따라서 PCB 재료를 선택할 때는 애플리케이션 요구 사항, 성능 사양, 비용 및 가용성과 같은 요소를 고려하는 것이 매우 중요합니다. 특수 애플리케이션의 경우, 최적의 PCB 재료를 선택하기 위해 추가 연구와 테스트가 필요할 수 있습니다. 결론적으로, PCB 제조업체는 자사 PCB에 가장 적합한 재료를 선택할 때 다양한 요소를 고려해야 합니다. 특정 애플리케이션의 요구 사항,성능 지표, 비용 및 가용성. 업계 표준을 참조하고 실제 테스트 및 검증을 수행하면 제조업체가 정보에 기반한 결정을 내리는 데 도움이 될 수 있습니다. 지속적인 기술 발전과 재료 혁신을 통해 PCB 제조업체는 회로 성능과 신뢰성을 향상시킬 수 있는 더 많은 선택권과 기회를 갖게 될 것입니다.
