인쇄 회로 기판(PCB)은 전자 기기의 핵심 부품입니다. 전자 부품을 연결하고 지지하는 플랫폼 역할을 하는 PCB의 품질과 성능은 기기의 신뢰성과 기능에 큰 영향을 미칩니다. PCB 제조의 핵심 단계 중 하나인 표면 처리는 PCB의 품질과 신뢰성을 보장하는 데 중요한 역할을 합니다. 본 글에서는 PCB 표면 처리 두께와 IPC(Institute for Printed Circuits) 표준과의 관계에 대해 중점적으로 논의합니다. 표면 처리 두께는 표면 처리층의 두께를 의미하며, PCB의 성능, 신뢰성 및 수명에 매우 중요합니다. 표면 처리 두께가 IPC 표준 요건을 충족하는지 확인하는 것은 제조 공정에서 제품 품질과 일관성을 보장하는 데 필수적입니다. 다음 글에서는 다양한 표면 처리 방법과 PCB 표면 처리 두께에 대한 IPC 표준 요건을 자세히 살펴보겠습니다. 각 표면 처리 방법의 작동 원리, 장점 및 적용 사례를 설명하고, PCB 표면 처리 두께를 규정하는 IPC 표준에 대한 자세한 개요를 제공합니다. 또한, 제조업체가 실제로 PCB 표면 처리 두께를 구현하고 제어하여 제품 품질과 성능을 보장할 수 있도록 실용적인 권장 사항을 제공합니다.
PCB 표면 처리의 기본 개념.
PCB 표면 처리는 인쇄 회로 기판(PCB) 표면에 특정 물질 층을 도포하여 보호, 전도성 향상, 부식 방지 또는 납땜성 향상을 도모하는 공정입니다. PCB 제조 공정에서 일반적인 표면 처리 방법으로는 침지 금, 침지 은, 침지 주석, 그리고 ENEPIG(무전해 니켈, 무전해 팔라듐, 침지 금) 등이 있습니다.무전해 니켈 침지 금도금(ENIG):
ENIG는 무전해 도금을 통해 PCB 표면에 금층을 증착하는 방법입니다. 전기화학적 공정을 사용하여 PCB 표면에 금속 보호층을 형성합니다. ENIG는 뛰어난 전도성과 내식성을 제공하여 고성능 애플리케이션에 적합합니다. 또한 ENIG는 금이 납땜성이 뛰어난 금속이기 때문에 납땜성이 우수합니다.무전해은(ES):
무전해은(Electroless Silver)은 무전해 도금을 통해 PCB 표면에 은 금속층을 증착하는 방법입니다. PCB 표면에 얇은 은막을 형성합니다. 전도성과 열전도성이 우수하고 비용 효율적이어서 특정 응용 분야에서 대안으로 활용됩니다. 무전해은은 일반적으로 고주파 회로 또는 고전력 응용 분야에 사용됩니다.열풍 솔더 레벨링(HASL):
HASL(Hot Air Solder Leveling)은 일반적으로 사용되는 표면 처리 방법입니다. PCB 표면에 주석 층을 도포하고 뜨거운 공기를 사용하여 녹여 펴는 방식입니다.ENEPIG(무전해 니켈 무전해 팔라듐 침지 금):
ENEPIG(Electroless Nickel Electroless Palladium Immersion Gold)는 니켈, 팔라듐, 금의 복합 박막을 PCB 표면에 순차적으로 증착하는 고성능 표면 처리 방법입니다. IPC-4556 표준은 니켈, 팔라듐, 금의 두께뿐만 아니라 내열성, 내식성, 납땜성 등의 특성을 포함한 ENEPIG의 요구 사항도 다룹니다. 실제로 제조업체는 특정 용도 및 요구 사항에 따라 적절한 표면 처리 방법을 선택하고, PCB의 성능과 신뢰성을 보장하기 위해 표면 처리 두께를 엄격하게 관리해야 합니다. 여기에는 IPC 표준 준수를 보장하기 위해 정확한 재료 측정 및 검사 방법과 같은 적절한 공정 변수 및 품질 관리 조치를 사용하는 것이 포함됩니다.PCB 표면 처리 두께의 중요성
PCB 표면 처리 두께는 납땜 신뢰성, 전기적 성능, 내식성, 납땜 공정 능력 및 호환성에 중요한 역할을 합니다. PCB 표면 처리 두께는 납땜 신뢰성에 필수적입니다. 침지 금, 침지 은, 침지 주석과 같은 표면 처리층은 우수한 납땜 표면을 제공하여 솔더의 적절한 젖음성과 균일한 솔더 접합부 형성을 가능하게 합니다. 적절한 표면 처리 두께는 솔더 접합부의 품질을 보장하고 솔더 박리 및 솔더 접합부 불완전 충진과 같은 납땜 결함을 방지하여 PCB의 납땜 신뢰성을 향상시킵니다. PCB 표면 처리 두께는 전기적 성능에도 중요합니다. 다양한 표면 처리 방법은 다양한 저항률과 전도도 특성을 가지고 있습니다. 표면 처리 두께를 조절함으로써 저항값과 전도도 특성을 필요한 설계 범위 내로 유지하여 회로의 정상적인 기능과 성능을 유지할 수 있습니다. PCB 표면 처리층은 PCB의 금속 트레이스와 패드가 산소, 습기, 화학 물질 및 기타 환경 요소와 반응하는 것을 방지하는 보호 장벽 역할을 할 수 있습니다. 적절한 표면 처리층 두께는 PCB의 내식성을 효과적으로 향상시키고 수명을 연장할 수 있습니다. 표면 처리층은 PCB의 납땜 공정 성능을 향상시킬 수 있습니다. 예를 들어, 침지 금 표면 처리는 뛰어난 납땜성과 내산화성을 제공하여 납땜 공정을 더욱 안정적이고 제어 가능하게 만듭니다. 적절한 표면 처리 두께는 적절한 납땜 조건과 공정 윈도우를 제공하여 납땜 결함 발생을 줄이고 생산 효율을 향상시킵니다. 다양한 전자 부품 및 장치에는 PCB 표면 처리 두께에 대한 특정 요구 사항이 있을 수 있습니다. IPC(Institute for Printed Circuits) 표준 및 산업 규격을 준수하여 PCB 표면 처리 두께가 부품 및 장치의 호환성 요구 사항을 충족하는지 확인하면 전반적인 시스템 안정성과 성능 향상에 기여합니다. 적절한 표면 처리 두께를 확보하면 PCB의 품질, 신뢰성 및 성능을 향상하는 동시에 생산 과정에서 용접 결함 및 품질 문제를 줄일 수 있습니다. 따라서 표면 처리 두께 요구 사항에 대한 IPC 표준을 엄격하게 관리하고 준수하는 것은 PCB 제조 및 설계 공정에서 매우 중요합니다.PCB 표면 처리 두께에 대한 IPC 표준
IPC(Institute for Printed Circuits) 표준은 전자 산업에서 널리 사용되는 일련의 표준으로, 인쇄 회로 기판(PCB) 제조 공정의 다양한 측면을 관장합니다. 아래에서는 IPC-4552A 표준(금도금), IPC-4553 표준(은도금), IPC-4554 표준(주석도금), 그리고 IPC-4556 표준(무전해 니켈, 무전해 팔라듐, 금도금, 또는 ENEPIG)에 명시된 구체적인 요건과 측정 방법에 대해 자세히 설명합니다.IPC-4552A 표준(침지 금도금):

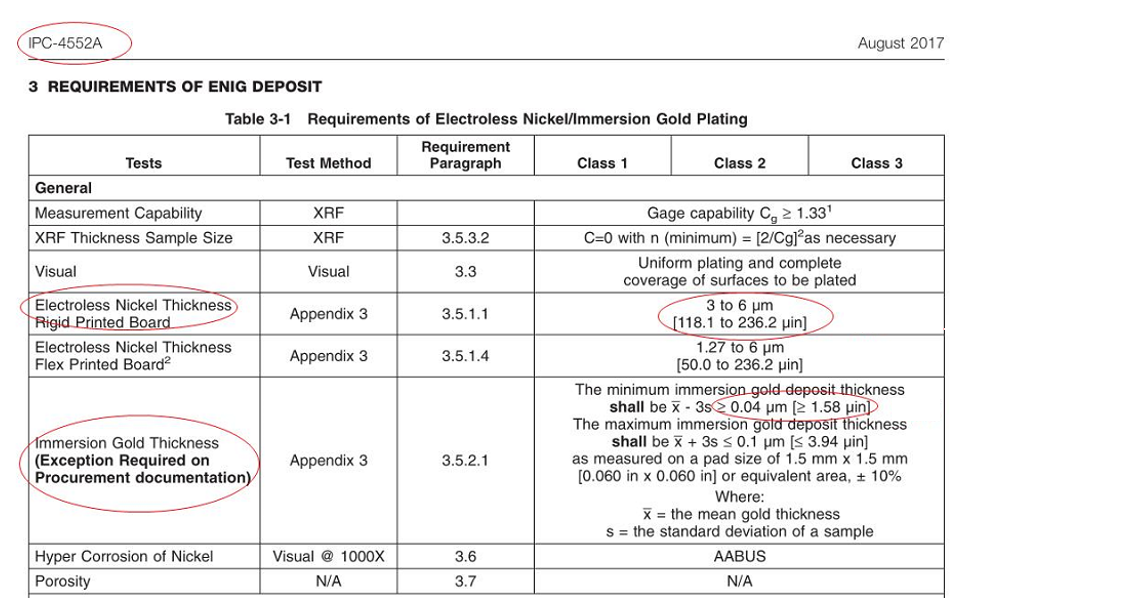

IPC-4552A 표준은 침지 금 표면 처리에 대한 요건과 사양을 명시합니다. 침지 금층의 최소 두께는 1.58U이지만, 업계에서는 일반적으로 2U의 두께 기준을 따릅니다. 또한, 이 표준은 니켈 두께 3~6μm의 침지 금층에 대한 코팅 성능, 내열성, 내식성 및 기타 요건도 명시합니다. 측정 방법에는 X선 형광 분광법(XRF)을 사용하여 금속 두께를 측정하는 방법과, 시료에서 코팅을 벗겨내 현미경으로 관찰하여 코팅의 균일성과 피복률을 검사하는 방법이 있습니다.
IPC-4553 표준(침지 실버):

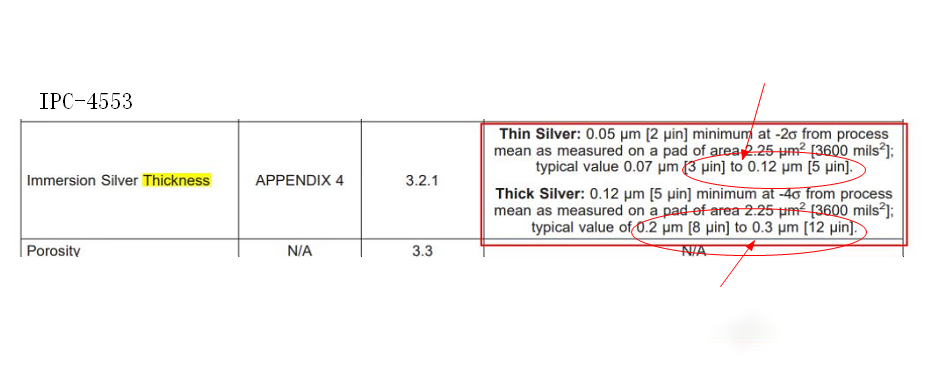

IPC-4553 표준은 침지 은 표면 처리에 대한 요건과 사양을 정의합니다. 침지 은층의 두께는 얇은 은과 두꺼운 은으로 구분됩니다. 얇은 은의 두께는 3~5U 범위에 있어야 합니다. 두꺼운 은의 두께는 업계에서 일반적으로 사용되는 8~12U 범위에 있어야 합니다.
IPC-4554 표준(침지 주석):

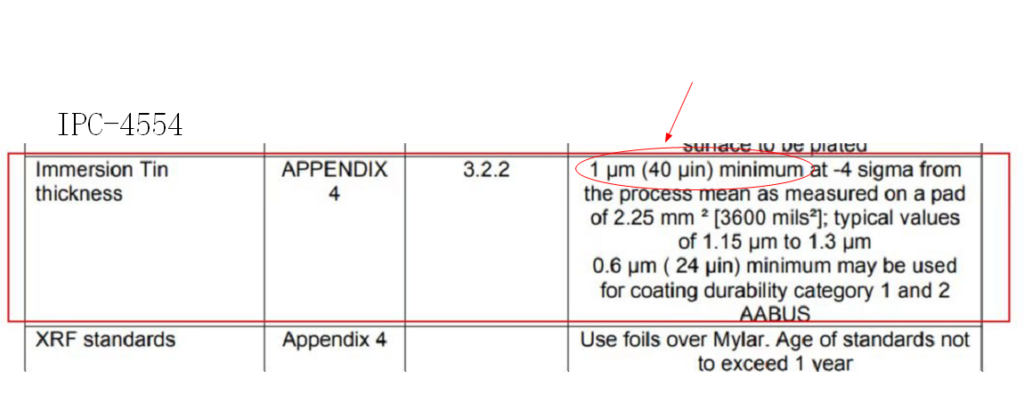

IPC-4554 표준은 침지 주석(Immersion Tin) 표면 처리에 대한 요건과 사양을 명시합니다. 이 표준은 침지 주석(Immersion Tin) 층의 일반적인 두께가 약 1μm여야 한다고 규정합니다. 또한 코팅 성능, 내열성, 내식성 및 침지 주석 층의 기타 측면에 대한 요건도 명시합니다. 측정 방법에는 X선 형광 분광법(XRF)을 사용하여 금속 두께를 측정하는 방법과 샘플에서 코팅층을 벗겨내 현미경으로 검사하여 코팅의 균일성과 피복률을 검사 및 측정하는 방법이 있습니다. 제공된 정보는 최선을 다해 번역했지만, 정확하고 자세한 정보를 얻으려면 공식 IPC-4554 표준을 참조하는 것이 좋습니다.
IPC-4556 표준(ENEPIG):
IPC-4556 표준은 ENEPIG(Electroless Nickel Electroless Palladium Immersion Gold) 표면 처리에 대한 요구 사항과 사양을 정의합니다. 이 표준은 ENEPIG의 니켈 층 두께가 3~6μm, 팔라듐 층 두께가 2~12U, 금 층 두께가 1.2μm 이상이어야 한다고 규정합니다. 또한 ENEPIG 층의 코팅 성능, 내열성 및 내식성에 대한 요구 사항도 명시합니다. 측정 방법에는 X선 형광 분광법(XRF)을 사용하여 니켈, 팔라듐 및 금 층의 두께를 측정하는 것과 샘플에서 코팅을 제거하고 현미경을 사용하여 코팅의 균일성과 적용 범위를 검사하고 측정하는 것이 포함됩니다. IPC 표준에 명시된 이러한 요구 사항과 측정 방법은 PCB 표면 처리 층의 품질, 일관성 및 신뢰성을 보장하는 것을 목표로 합니다. 이러한 표준을 준수함으로써 제조업체는 PCB 표면 처리 두께가 업계 표준을 준수하고 PCB의 성능 및 안정성 요구 사항을 충족하는지 확인할 수 있습니다.
실제 PCB 표면 처리 두께 구현 및 제어 방법
공정 제어:
PCB 제조 공정에서는 표면 처리 단계에서 올바른 공정 매개변수와 작업 흐름을 엄격히 준수하는 것이 중요합니다. 여기에는 화학 용액의 농도, 온도, pH 값 및 처리 시간 제어가 포함됩니다. 다양한 표면 처리 방법에 대해서는 공급업체에서 제공하는 지침이나 관련 표준을 참조하여 원하는 표면 처리 두께를 달성하기 위한 올바른 공정 매개변수와 단계를 준수해야 합니다.탐지 및 측정:
적절한 측정 도구와 장비를 사용하여 PCB 표면 처리 두께를 감지하고 측정하십시오. 일반적인 측정 방법으로는 X선 형광(XRF) 측정 장비, 주사 전자 현미경(SEM), 이온 크로마토그래피(ICP) 등이 있습니다. 신뢰할 수 있고 일관된 측정 결과를 얻으려면 측정 장비의 정확성과 교정을 확보하십시오.기술 요구 사항 및 표준:
표면 처리 두께에 대한 기술 요건 및 사양을 이해하려면 IPC 표준 또는 관련 산업 표준을 참조하십시오. 예를 들어, IPC-4552A 표준은 금도금에, IPC-4553 표준은 은도금에, IPC-4554 표준은 주석도금에, IPC-4556 표준은 ENEPIG에 사용됩니다. 이러한 표준을 준수하고 권장 측정 방법 및 요건을 채택함으로써 표면 처리 두께가 해당 표준의 명시된 요건을 충족하는지 확인하십시오.프로세스 제어 및 문서화:
제조 공정 중 표면 처리 두께의 일관성과 추적성을 보장하기 위해 공정 관리 및 문서화를 시행하십시오. 공정 매개변수, 측정 결과 및 검사 데이터를 기록하고, 표면 처리 두께 변화를 모니터링하고 제어하기 위해 공정 관리 차트 또는 데이터 분석을 수립하십시오. 필요한 경우 신속하게 시정 조치를 취하십시오.교육 및 품질 관리:
표면 처리 방법, 공정 매개변수 및 관리 요건에 대한 작업자의 이해를 돕기 위해 필요한 교육과 지침을 제공합니다. 내부 감사 및 지속적인 개선을 포함한 효과적인 품질 관리 시스템을 구축하여 표면 처리 두께가 품질 기준을 충족하는지 확인하고 잠재적인 문제나 편차를 시정하십시오.공급업체 선택 및 협력:
신뢰할 수 있는 공급업체를 선정하고 협력하는 것은 매우 중요합니다. 귀사의 요구 사항을 충족하는 표면 처리 서비스를 제공하는 데 있어 경험과 전문성을 갖춘 공급업체를 찾으십시오. 공급업체와 긴밀히 협력하여 표면 처리 두께 요구 사항을 이해하고 충족하도록 하십시오. 안정적인 공급망을 구축하는 것은 일관된 품질을 유지하는 데 필수적입니다. 이 글에서는 PCB 표면 처리 두께와 IPC 표준 간의 관계에 대해 살펴보았습니다. 침지 금, 침지 은, 침지 주석, ENEPIG 등 일반적으로 사용되는 표면 처리 방법에 대한 심도 있는 이해를 통해 PCB의 품질과 성능을 보장하는 데 있어 적절한 표면 처리 두께의 중요성을 깨달았습니다. IPC 표준을 준수하는 것은 PCB 표면 처리 두께의 일관성과 적합성을 보장하는 데 필수적입니다. 결론적으로, IPC 표준을 이해하고 적절한 관리 조치를 시행하는 것은 PCB 표면 처리 두께가 IPC 표준 요구 사항을 충족하도록 보장하는 데 매우 중요합니다. 이를 통해서만 다양한 응용 분야의 요구를 충족하는 고품질의 신뢰할 수 있는 인쇄 회로 기판을 얻을 수 있습니다.
