전자 제조 분야에서 인쇄 회로 기판(PCB)은 전자 부품을 연결하고 지지하는 데 중요한 역할을 하는 필수적인 기초 부품입니다. 그러나 PCB의 성능과 신뢰성을 보장하기 위해서는 표면 처리 공정이 매우 중요합니다. 다양한 표면 처리 기술 중에서도 오늘은 '무전해 니켈 침지 금도금(ENIG)'에 초점을 맞춰 PCB 제조에서 이 기술의 미스터리, 장점, 그리고 과제를 살펴보겠습니다.
침지 금의 전기 도금 공정

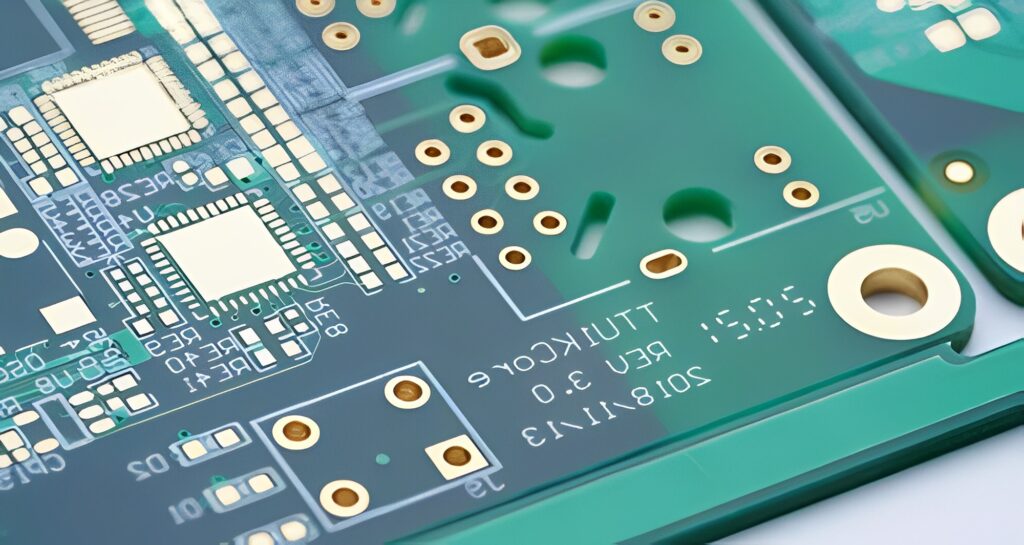

침지 금도금 공정은 침지 니켈-금 또는 화학적 니켈-금으로도 알려져 있으며, 고유한 특성과 광범위한 응용 분야로 유명합니다. 이 공정에서는 적절한 두께의 니켈 층을 화학적 방법을 통해 PCB 표면 도체에 먼저 증착합니다. 이어서 특정 두께(일반적으로 0.025~0.075 마이크로미터)의 금 층을 니켈 층 위에 증착합니다. 이 공정은 솔더 패드 표면의 평탄도를 향상시킬 뿐만 아니라 표면과 측면에 보호층을 형성합니다. 이는 납땜에 도움이 될 뿐만 아니라 다양한 형태의 본딩이나 와이어 본딩을 가능하게 하여 전자 부품 연결의 가능성을 더욱 넓혀줍니다.무전해 니켈 침지 금도금(ENIG)의 장점: 평탄성 및 다용성
무전해 니켈 도금(ENIG) 공정은 탁월한 평탄도와 다용성으로 PCB 제조 분야에서 두각을 나타냅니다. 솔더 패드 표면의 평탄도는 전자 부품의 안정적인 연결과 성능을 보장하는 데 중요한 요소입니다. 또한, 평평한 솔더 패드 표면은 납땜 응력을 줄이고 전자 제품의 신뢰성을 향상시킵니다. ENIG 공정은 정밀한 화학적 방법을 사용하여 솔더 패드 표면에 니켈과 금 층을 균일하게 증착하여 매끄럽고 평평한 표면을 구현합니다. 솔더 패드 표면의 평탄도는 다양한 유형의 연결, 특히 마이크로 전자 장치 및 고밀도 집적 회로 제조에 매우 중요합니다. 기존 솔더링, 더 복잡한 범프 본딩, 와이어 본딩 등 어떤 연결 방식을 사용하든 ENIG(무전해 니켈 도금) 공정은 이러한 연결 방식에 이상적인 기반을 제공합니다. 용접 시 평평한 표면은 솔더의 균일한 분포를 보장하여 더욱 안정적인 솔더 접합 및 연결을 보장합니다. 오버랩 용접이나 금속 와이어 용접에서 솔더 마스크의 매끄러움은 와이어를 안정적으로 지지하는 플랫폼을 제공하여 솔더 접합부의 정밀한 위치 결정과 고품질 연결을 보장합니다. 또한, 우수한 보호 코팅인 침지 금층은 솔더 패드의 표면과 측면에 견고한 보호막을 형성하여 외부 산소, 습기, 화학 물질로부터 솔더 패드를 효과적으로 차단합니다. 이는 솔더 패드의 수명을 연장할 뿐만 아니라 부품의 안정성과 신뢰성을 향상시킵니다. 고온, 다습 또는 부식성 가스 환경과 같은 극한 환경에서 침지 금층의 보호 역할은 특히 뛰어나 전자 부품에 강력한 저항성을 제공합니다. 침지 금 공정은 솔더 패드의 평탄도를 향상시켜 납땜 품질과 연결 안정성을 향상시킬 뿐만 아니라 PCB의 적용 유연성을 높여줍니다. 기존 납땜 방식이나 더욱 발전된 연결 기술을 사용하든, 침지 금 공정은 다양한 분야에서 탁월한 성능을 발휘할 수 있는 견고한 기반을 제공합니다.Immersion Gold가 직면한 과제
침지 금 도금 기술은 실제로 PCB 제조에 수많은 이점을 제공하지만, 동시에 여러 가지 과제도 안고 있습니다.장인정신의 복잡성
복잡하고 정교한 제조 공정. 전기도금 공정의 복잡성은 제조 과정의 여러 핵심 단계에서 비롯됩니다. 첫째, 니켈 증착은 니켈 층의 균일성과 치밀성을 보장하기 위해 온도, 농도, 전류와 같은 매개변수를 엄격하게 제어해야 합니다. 둘째, 금층 교체는 금층 두께가 과도하거나 부족하지 않도록 시간과 농도를 정밀하게 제어해야 합니다. 이러한 단계의 세심한 요구 사항은 제조 공정을 복잡하게 만들고, 고도로 전문화된 장비와 기술 지원을 필요로 하며, 결과적으로 제조의 난이도와 복잡성을 증가시킵니다.비용 고려 사항
높은 제조 비용. 전기 도금 공정의 복잡성은 제조 비용 증가로 직결됩니다. 각 단계가 기준을 충족하도록 제조업체는 상당한 노동력, 장비 및 시간을 투자해야 합니다. 정밀한 제어에 대한 요구는 장비 유지보수 및 교정에 대한 더 많은 투자를 의미합니다. 또한, 금 및 니켈 염과 같은 전기 도금 공정에 필요한 고가의 재료는 제조 비용에 일정 수준의 부담을 가합니다. 따라서 전기 도금 공정은 고품질 PCB 표면 처리를 제공할 수 있지만, 높은 제조 비용으로 인해 특정 환경에서의 광범위한 적용이 제한됩니다.언더플레이팅 및 관통 플레이팅 문제
제조 결함의 잠재적 위험. 특정 조건에서 전기 도금 공정은 언더도금 및 관통 도금 문제를 겪을 수 있으며, 이는 PCB 제조에 심각한 결함을 초래할 수 있습니다. 언더도금은 PCB 도체 표면에 충분한 니켈 또는 금 층이 불완전하게 증착되는 것을 의미하며, 이는 전자 부품의 연결이 불안정하거나 심지어 실패로 이어질 수 있습니다. 반면, 관통 도금은 금속 이온이 비전도성 영역으로 침투하여 회로 단락이나 기타 문제를 일으킬 수 있습니다. 이러한 문제가 발생하면 제조 공정의 불확실성이 커질 수 있으며, 잠재적 결함을 방지하기 위해 더욱 엄격한 품질 관리 및 감지 방법이 필요합니다.니켈 도금의 인 함량
특수 용도 고려 사항. 니켈 도금 공정에서 니켈층은 6~9%의 인을 함유하고 있어 특정 용도에서는 특정 문제가 발생할 수 있습니다. 예를 들어, 일부 고주파 회로에서는 인이 신호 전송을 방해할 수 있습니다. 또한, 엄격한 재료 조성 요건을 충족해야 하는 용도에서는 인의 존재가 니켈 도금 공정의 적합성을 제한할 수 있습니다. 따라서 표면 처리 공정을 선택할 때 제조업체는 인 함량이 최종 제품 성능에 미치는 영향을 균형 있게 고려해야 합니다. PCB 제조 과정에서 이러한 어려움에 직면하고 있지만, 침지 금도금 공정은 지속적인 기술 발전과 공정 최적화를 통해 이러한 문제를 점진적으로 극복할 것으로 예상됩니다. 앞으로 새로운 소재, 신기술, 그리고 제조 공정 개선을 통해 침지 금도금 공정은 신뢰성과 적용성을 향상시켜 전자 제조 산업에 더 큰 발전 기회를 제공할 것으로 기대됩니다.블랙 패드 효과: 니켈 패시베이션 현상 해독

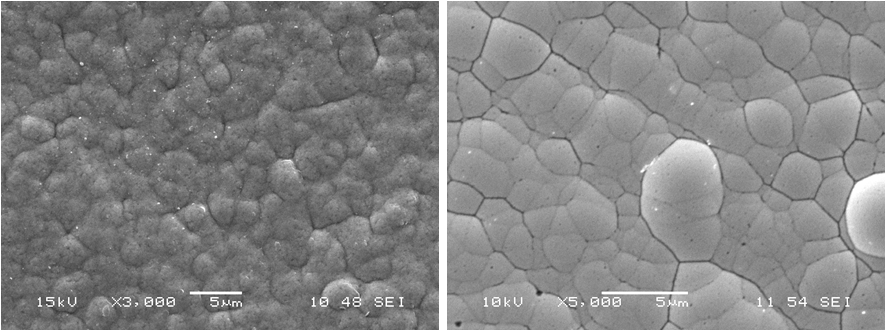

전자 분야의 PCB 제조 공정에서 표면 처리의 한 측면인 무전해 니켈 공정은 납땜 및 연결에 이상적인 플랫폼을 제공합니다. 그러나 일반적인 기술 응용 분야와 마찬가지로 무전해 니켈 도금 공정에도 결함이 없는 것은 아닙니다. 주목할 만한 문제 중 하나는 공정의 신뢰성 및 안정성과 직접적으로 관련된 불가사의한 현상인 "블랙 스팟 효과"입니다. 블랙 패드 효과는 니켈과 금의 계면에서 주로 발생하는 니켈 부동태화 현상을 말합니다. 간단히 말해, 특정 조건에서 니켈 층이 과도한 산화를 겪어 치밀한 니켈 산화막 층을 형성하여 솔더 패드 표면에 검은색이 나타나기 때문에 발생합니다. 이는 PCB 제조 및 부품 연결에 중대한 영향을 미칠 수 있으며, 부품과 솔더 패드의 접착력 저하, 솔더 접합 품질 저하, 심지어 부품 분리 문제까지 발생할 수 있습니다. 블랙 디스크 효과의 메커니즘은 매우 복잡하며, 다양한 화학적 및 물리적 공정 간의 상호작용을 포함합니다. 과학자들은 연구를 통해 니켈 층의 두께, 금속 접합 계면의 형태, 니켈과 금의 결정 구조 차이 등 블랙 디스크 효과에 영향을 미치는 수많은 요인이 있다는 것을 발견했습니다. 또한, 공정 변수와 환경 조건 또한 블랙 디스크 효과에 영향을 미칠 수 있습니다. 블랙 패드 효과의 복잡한 메커니즘에도 불구하고, 이 까다로운 문제는 연구자들의 큰 관심을 불러일으켜 PCB 표면 처리 분야에 대한 끊임없는 탐구를 촉진했습니다. 과학자들은 심층적인 연구를 통해 블랙 패드 효과의 영향을 완화하거나 제거하기 위한 안정적이고 신뢰할 수 있는 솔루션을 부지런히 찾고 있습니다. 지난 수십 년 동안 연구자들은 니켈 층 제조 공정 최적화, 금속 계면 구조 조정, 심지어 새로운 합금 재료 연구까지 블랙 패드 효과를 해결하기 위한 다양한 방법을 제안해 왔습니다. 이러한 노력은 PCB 제조의 신뢰성 향상에 기여했을 뿐만 아니라 전자 분야 발전의 새로운 가능성을 열어주었습니다. PCB 표면 처리의 필수적인 부분인 침지 금 도금 공정은 전자 분야에서 필수적인 역할을 합니다. 전자 부품 연결을 위한 매끄러운 솔더 패드 표면을 제공하고, 부품을 산화 및 부식으로부터 보호하는 데 중요한 역할을 합니다. 하지만 복잡한 공정과 까다로운 문제들 때문에 전자 산업의 신뢰성과 안정성을 보장하기 위해 끊임없는 탐구와 혁신이 필요합니다. Immersion Gold 공정에 대한 심도 있는 이해를 통해,우리는 PCB 제조에 적용되는 과학과 기술을 더 잘 이해하고 전자 산업의 발전에 조금이라도 기여할 수 있습니다.
