RF 회로 레이아웃에 대한 완벽한 가이드: 안정성과 신뢰성 보장

2024-08-15보고자: SprintPCB

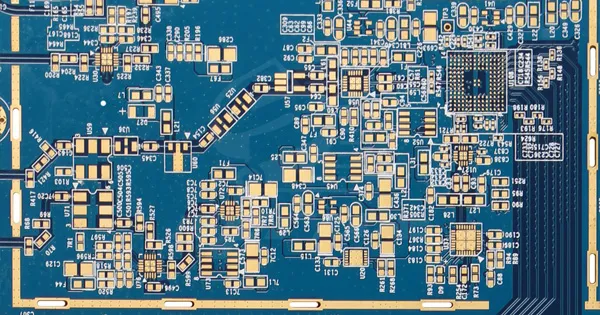

RF PCB 설계는 전자 공학에서 중요하고 복잡한 분야이며, 그 성능은 전체 시스템 작동에 직접적인 영향을 미칩니다. RF 신호의 고주파 특성은 회로 레이아웃에 엄격한 요건을 요구합니다. 본 글에서는 RF PCB 회로 레이아웃의 핵심 원리를 자세히 살펴보고, 설계자들이 실제 프로젝트에서 회로가 예상대로 작동하도록 설계를 최적화하는 데 도움을 드립니다.

1. 신호 무결성: 고주파 신호 경로 최적화

RF PCB 회로에서 신호 무결성(SI)은 핵심 문제 중 하나입니다. RF 신호의 고주파 특성으로 인해 작은 설계 오류라도 신호 반사, 손실 또는 지연으로 이어져 궁극적으로 회로 성능에 영향을 미칠 수 있습니다.

1.1 짧은 경로 설계

RF PCB 설계 시 RF 신호선은 가능한 한 짧게 유지해야 합니다. 경로가 길면 전송 지연이 증가하고, 장거리 신호 전송은 반사 및 방사 손실을 쉽게 초래할 수 있기 때문입니다. 경로가 짧으면 전송 시간이 단축될 뿐만 아니라, 선로 길이로 인한 기생 인덕턴스 및 커패시턴스 효과를 최소화하여 신호 무결성을 향상시킵니다.

1.2 임피던스 매칭

RF PCB 회로의 임피던스 부정합은 신호 반사를 유발하여 신호 안정성에 영향을 미칠 수 있습니다. 따라서 설계 시 트레이스의 특성 임피던스가 부하 임피던스와 일치하도록 하는 것이 매우 중요합니다. 이는 일반적으로 트레이스 폭, 유전체 두께, 그리고 트레이스 간격을 조정하여 달성할 수 있습니다. 정밀한 임피던스 정합은 반사를 최소화하여 신호 전송 안정성을 높일 수 있습니다.

1.3 추적 각도

RF PCB에 RF 신호를 배선할 때 직각으로 배선하는 것은 피해야 합니다. 직각은 신호 반사를 유발하고 전송 손실을 증가시키기 때문입니다. 대신, 모서리 부분의 신호 반사를 줄이고 고주파 손실을 줄이는 45도 또는 그보다 부드러운 곡선을 사용하는 것이 좋습니다.

2. 전력 무결성: 안정적인 전력 공급 설계

RF PCB 회로에서 전력 무결성(PI)은 신호 무결성만큼 중요합니다. 안정적인 전원 공급은 전체 회로 안정성뿐만 아니라 RF 신호 품질에도 직접적인 영향을 미칩니다.

2.1 디커플링 커패시터 선택 및 배치

RF PCB 회로에서는 각 주요 전원 공급 노드 근처에 디커플링 커패시터를 배치해야 합니다. 이 커패시터는 전원 공급 장치의 고주파 노이즈를 필터링하여 회로에 깨끗한 전원 신호를 제공합니다. 레이아웃 시, 기생 인덕턴스의 영향을 최소화하기 위해 디커플링 커패시터를 전원 핀에 최대한 가깝게 배치해야 합니다.

2.2 전원 및 접지면 설계

RF PCB 설계에서 전력 안정성을 확보하려면 전원 평면과 접지 평면을 밀접하게 연결하여 전원 공급 장치의 기생 인덕턴스를 줄이고 전원 노이즈가 신호에 미치는 영향을 최소화해야 합니다. 또한, 밀접하게 연결된 전원 평면과 접지 평면은 저임피던스 전력 경로를 형성하여 고속 동작 시 전원 공급 장치의 안정성을 보장합니다.

2.3 전력 분배망(PDN) 설계

PDN은 RF PCB 설계의 핵심 부분으로, 전력 모듈에서 회로의 모든 부분으로 전력을 분배하는 역할을 합니다. PDN을 설계할 때는 전력 분배, 디커플링 커패시터 배치, 그리고 전력층과 접지층 간의 커플링을 고려하여 전력 신호 무결성과 안정성을 확보해야 합니다. RF 회로

3. 접지면 설계: 신호 반환 경로 최적화

RF PCB 회로의 접지면은 전류 귀환 경로를 제공할 뿐만 아니라 차폐막 역할을 하며 전자기 간섭을 차단합니다. 잘 설계된 접지면은 회로의 간섭 내성을 효과적으로 향상시킬 수 있습니다.

3.1 접지면 무결성 유지

설계자는 RF PCB 설계 시 접지면을 분리하지 않아야 합니다. 접지면 분리는 신호 복귀 경로를 방해하여 복귀 경로 길이를 증가시키고, 이는 신호 반사 및 간섭을 유발할 수 있습니다. 따라서 접지면의 연속성과 무결성을 유지하는 것은 매우 중요하며, 특히 신호 밀도가 높은 영역에서는 접지면이 비아 또는 기타 배선에 의해 절단되어서는 안 됩니다.

3.2 다층 PCB 설계

고밀도 RF PCB 회로에서 다층 PCB를 사용하면 신호층과 접지층을 효과적으로 분리하여 신호 누화와 전자파 간섭을 줄일 수 있습니다. 이러한 설계에서는 일반적으로 전원층과 접지층을 인접한 층에 배치하여 양호한 결합을 형성하고 전자파 간섭을 더욱 줄입니다.

3.3 신호층과 접지층 간의 결합

RF PCB 설계에서 신호층과 접지층 간의 긴밀한 결합은 신호에 대한 기생 인덕턴스 및 커패시턴스의 영향을 줄이고, 신호 복귀 경로를 단축하며, 신호 안정성을 보장할 수 있습니다. 따라서 설계 시 신호층과 접지층 사이의 거리는 신호 전송의 신뢰성을 향상시키기 위해 최대한 가깝게 유지해야 합니다.

4. 전자파 간섭 및 호환성(EMI/EMC): 전자파 환경 제어

고주파 환경에서 작동하는 RF PCB 회로는 전자파 간섭(EMI)에 취약하며 전자파 잡음의 원인이 될 수도 있습니다. 우수한 EMI/EMC 설계는 전자파 간섭을 줄이고 회로의 원활한 작동을 보장합니다.

4.1 차폐 조치

RF PCB 회로에서 차폐는 전자파 간섭을 방지하는 가장 효과적인 방법 중 하나입니다. 회로에 금속 차폐막을 사용하거나 PCB 설계에 차폐층을 추가하면 회로와 외부 환경 사이의 전자파 잡음을 차단할 수 있습니다. 또한, 민감한 부분에 차폐선을 추가하여 간섭 방지 성능을 더욱 향상시킬 수 있습니다.

4.2 필터 적용

RF PCB 설계에서 필터는 주요 노드, 특히 전원 입력이나 민감한 신호 경로에 자주 필요합니다. 필터는 고주파 노이즈를 효과적으로 억제하여 회로 내 확산을 방지하고, 회로의 전자파 적합성을 향상시킵니다.

4.3 노이즈 커플링 방지

RF PCB 설계 시, 잡음이 많은 신호선은 민감한 신호선과 평행하게 배치되거나 교차해서는 안 됩니다. 합리적인 레이아웃 설계를 통해 고잡음 영역과 민감한 영역 간의 결합을 줄여 전자파 간섭이 신호에 영향을 미치지 않도록 해야 합니다.

5. 트레이스 및 간격 설계: 신호 전송 경로 최적화

RF PCB 회로의 신호 트레이스 설계는 신호 전송 품질에 직접적인 영향을 미칩니다. 합리적인 트레이스 설계는 신호 손실과 간섭을 줄여 회로 성능의 안정성을 보장합니다.

5.1 트레이스 폭

RF PCB 설계에서 트레이스 폭은 신호 주파수와 PCB 재질의 유전율에 따라 결정되어야 합니다. 일반적으로 신호 주파수가 높을수록 전송 손실을 줄이기 위해 트레이스를 더 넓게 해야 합니다. 트레이스 폭을 변경할 때는 임피던스 정합을 고려하여 폭 변화로 인한 불연속 임피던스를 방지하고 신호 반사를 방지해야 합니다.

5.2 트레이스 간격

고주파 RF PCB 회로를 설계할 때, 서로 다른 신호선 사이의 간격은 신호 간 누화를 줄일 수 있을 만큼 충분히 커야 합니다. 특히 고속 신호 전송에서는 신호선 간의 결합 효과로 인해 신호 품질이 저하될 수 있으므로, 간격을 최대한 늘리거나 차폐 배선을 사용하여 누화를 줄여야 합니다.

5.3 차동 신호 트레이스

고속 직렬 데이터 회선과 같은 일부 고주파 RF PCB 신호에는 차동 신호 전송을 사용할 수 있습니다. 차동 신호는 외부 간섭에 대한 내성이 강하며, 신호 회선이 주변 환경으로 방사되는 것을 줄일 수 있습니다. RF PCB 설계 시, 신호 전송 지연 차이를 방지하기 위해 차동 신호 트레이스의 길이는 일정해야 합니다.

6. 일반적인 레이아웃 오류 및 방지 방법

실제 RF PCB 설계에서 흔히 발생하는 레이아웃 오류는 회로 성능 저하로 이어질 수 있습니다. 다음은 몇 가지 일반적인 문제와 이를 방지하는 방법입니다.

6.1 접지면 무결성 무시

일부 설계자는 레이아웃 시 접지면의 무결성에 주의를 기울이지 않아 신호 경로가 끊기는 경우가 있습니다. 접지면의 연속성을 확보하고 절단을 최소화하십시오. 불완전한 접지면은 신호 복귀 경로를 증가시켜 불필요한 전자기 간섭을 유발할 수 있습니다.

6.2 신호 복귀 경로를 고려하지 않음

RF PCB 설계에서 신호 복귀 경로가 적절하게 설계되지 않으면 불필요한 전자파 간섭이 발생할 수 있습니다. 복귀 경로를 최대한 짧고 직접적으로 설계하십시오. 잘못 설계된 복귀 경로는 기생 인덕턴스를 증가시켜 신호 안정성에 영향을 미칩니다.

6.3 과도한 비아 사용

RF PCB 설계에서는 비아 사용을 최소화해야 합니다. 각 비아는 신호의 기생 인덕턴스 및 커패시턴스 효과를 증가시켜 신호 전송 품질에 영향을 미칩니다. 특히 고주파 신호 경로에서 비아가 너무 많으면 신호 품질이 크게 저하될 수 있습니다. RF PCB 회로의 레이아웃 설계는 복잡하고 매우 신중한 과정입니다. 위의 RF PCB 레이아웃 원칙을 따르면 설계자는 전자기 간섭을 효과적으로 줄이고 신호 전송 무결성과 전력 안정성을 보장하여 전체 RF PCB 회로의 성능을 향상시킬 수 있습니다. 실제 프로젝트에서는 설계자가 특정 애플리케이션 시나리오에 따라 레이아웃을 지속적으로 최적화하여 최상의 RF PCB 설계 결과를 얻어야 합니다. SprintPCB 와의 파트너십을 통해 이러한 설계 원칙을 전문적으로 적용하여 최신 전자 제품의 엄격한 요구 사항을 충족하는 고품질 RF PCB 솔루션을 제공할 수 있습니다.
