포괄적인 리지드-플렉스 PCB 제조 공정

2024-08-08보고자: SprintPCB

현대 전자 분야에서 리지드-플렉스 PCB 제조는 탁월한 다재다능함과 신뢰성을 제공하는 필수 기술로 자리 잡았습니다. 리지드-플렉스 PCB 제조 전문 선도 제조업체인 SprintPCB는 오늘날 전자 애플리케이션의 엄격한 요구 사항을 충족하는 최고 수준의 제품을 제공하기 위해 최선을 다하고 있습니다. 이 글에서는 리지드-플렉스 PCB 제조에 관련된 복잡한 공정을 자세히 살펴보고, SprintPCB 제품을 정의하는 장인 정신과 정밀성을 강조합니다.

강성-연성 PCB 이해

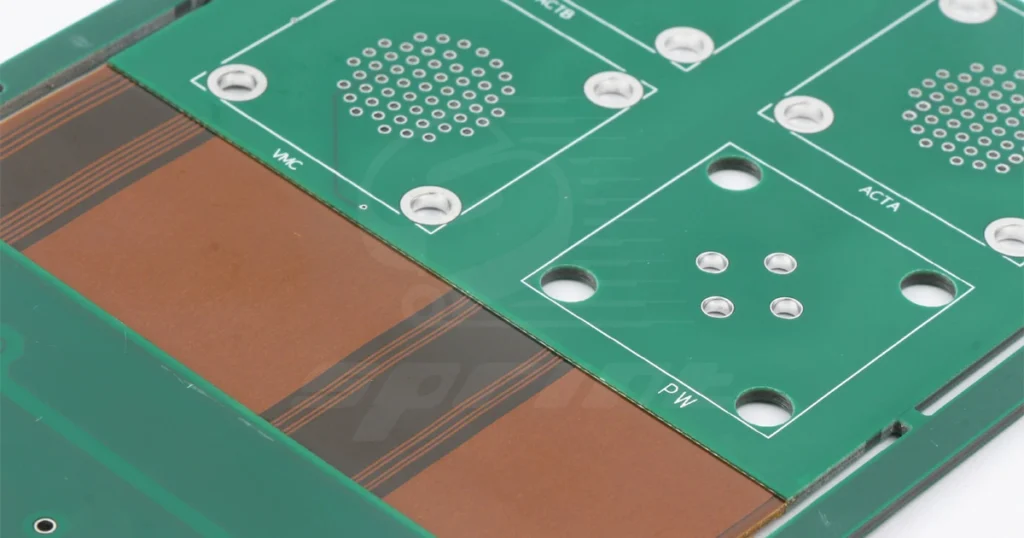

리지드-플렉스 PCB는 리지드와 플렉서블 회로 기판의 장점을 결합하여 설계자에게 장치 성능을 향상시키면서 공간과 무게를 줄이는 다재다능한 솔루션을 제공합니다. 리지드-플렉스 PCB 제조는 여러 핵심 단계로 구성되며, 각 단계는 세심한 세부 사항과 첨단 기술 공정을 요구합니다. 강성-연성 PCB 제조

재료 선택

리지드-플렉스 PCB 제조의 기본은 고품질 소재의 선정에서 시작됩니다. SprintPCB는 유연한 층에 폴리이미드, 견고한 부분에 FR4와 같은 업계 최고의 기판을 사용합니다. 이러한 소재는 뛰어난 열 안정성, 기계적 강도, 그리고 유연성을 갖추고 있어 최종 제품이 의도된 용도의 혹독한 조건을 견딜 수 있도록 보장합니다.

레이어 스택업

리지드-플렉스 PCB 제조의 고유한 특징 중 하나는 레이어 스택업 구성입니다. 이 공정은 강성과 연성 소재를 여러 겹으로 쌓아 특정 순서로 정밀하게 배열하는 과정을 포함합니다. 스택업 설계는 PCB 성능에 매우 중요한데, 유연성과 강성의 균형을 유지하면서 전기적 무결성을 유지해야 하기 때문입니다. SprintPCB 엔지니어들은 정교한 소프트웨어를 사용하여 스택업을 최적화하고 각 층이 정확하게 정렬되고 접합되도록 합니다.

광석판술 및 에칭

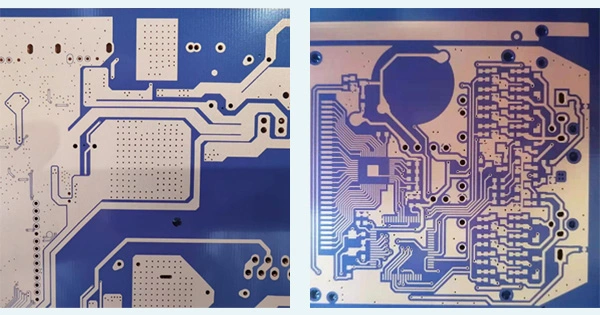

층 적층이 정의되면 리지드-플렉스 PCB 제조의 다음 단계는 포토리소그래피입니다. 이 공정은 PCB에 감광성 물질을 코팅하고 회로 패턴을 형성하는 마스크를 통해 자외선에 노출시키는 과정입니다. 노출된 영역을 현상하면 정밀한 패턴이 형성되고, 이 패턴을 에칭하여 전도성 트레이스를 형성합니다. 이 단계는 트레이스가 정확하게 형성되고 결함이 없도록 매우 정밀해야 합니다.

드릴링 및 도금

드릴링은 리지드-플렉스 PCB 제조에서 또 다른 중요한 단계입니다. 마이크로비아와 스루홀을 드릴링하여 PCB의 여러 층을 연결합니다. SprintPCB는 첨단 레이저 드릴링 기술을 사용하여 정밀하고 깨끗한 홀을 생성합니다. 드릴링 후, 홀에 구리 도금을 하여 층 간의 안정적인 전기적 연결을 구축합니다. 도금 공정은 전기화학 증착을 통해 이루어지며, 균일한 피복과 뛰어난 접착력을 보장합니다.

적층 및 접합

리지드-플렉스 PCB 제조의 라미네이션 공정은 고온 고압 하에서 층을 접합하는 과정을 포함합니다. 이 단계는 기계적 응력을 견딜 수 있는 견고하고 내구성 있는 구조를 만드는 데 매우 중요합니다. 유연한 부분과 견고한 부분은 완벽한 통합을 위해 세심하게 정렬 및 접합됩니다. SprintPCB는 최첨단 라미네이션 장비를 사용하여 일관되고 고품질의 결과를 달성합니다.

표면 마감 및 조립

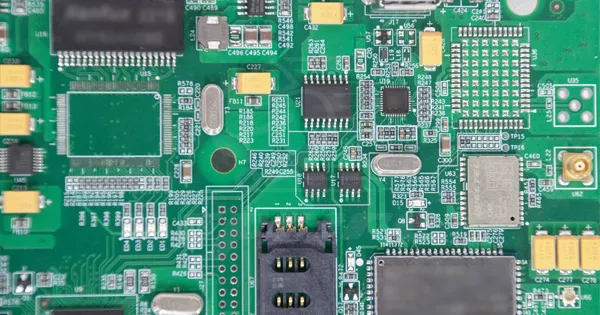

리지드-플렉스 PCB 제조의 마지막 단계는 표면 마감 처리 및 부품 조립입니다. ENIG(무전해 니켈 침지 금도금) 또는 HASL(열풍 솔더 레벨링)과 같은 표면 마감 처리를 통해 구리 배선을 보호하고 안정적인 납땜 표면을 제공합니다. 그런 다음 자동화된 픽앤플레이스 장비와 리플로우 솔더링 공정을 통해 PCB를 전자 부품과 조립하여 정밀성과 신뢰성을 보장합니다.

품질 보증

SprintPCB는 리지드-플렉스 PCB 제조에 있어 품질 보증을 최우선으로 생각합니다. 모든 PCB는 전기적 시험, 열 사이클링, 기계적 응력 시험 등 엄격한 테스트를 거쳐 최고 수준의 성능과 신뢰성을 보장합니다. 품질에 대한 SprintPCB의 헌신은 ISO 인증과 지속적인 개선을 위한 노력에 잘 반영되어 있습니다. 리지드-플렉스 PCB 제조는 전문 지식과 첨단 기술을 요구하는 복잡하고 정밀한 공정입니다. SprintPCB는 전자 산업의 끊임없이 변화하는 요구를 충족하는 고품질 리지드-플렉스 PCB를 제공하며 이 분야의 선두 주자로서 자부심을 가지고 있습니다. SprintPCB는 최고를 향한 헌신을 통해 고객에게 가장 까다로운 애플리케이션에서도 안정적으로 작동하는 제품을 제공합니다.
