전자 기기에서 회로 기판의 납땜 단락과 같은 문제를 경험해 보신 적이 있으신가요? 납땜 단락은 기기 오작동을 유발할 수 있어 흔하지만 골치 아픈 문제입니다. 하지만 걱정하지 마세요! 이 블로그 게시물에서는 납땜 단락에 대한 문제 해결 및 해결책을 소개하여 전자 기기 수리의 핵심 단계를 이해하는 데 도움을 드립니다. 전자기기 애호가든 수리 기술자든 이 정보가 도움이 될 것입니다. 용접 단락에 대한 문제 해결 및 해결책을 자세히 알아보기 전에 먼저 용접 단락의 개념을 알아보겠습니다. 용접 단락은 두 개 이상의 전자 부품 사이에 납땜이 연결되어 전류가 의도된 연결 경로를 우회하는 현상을 말합니다.
용접 단락의 징후는 PCB 또는 PCBA 중 어디에 나타납니까?

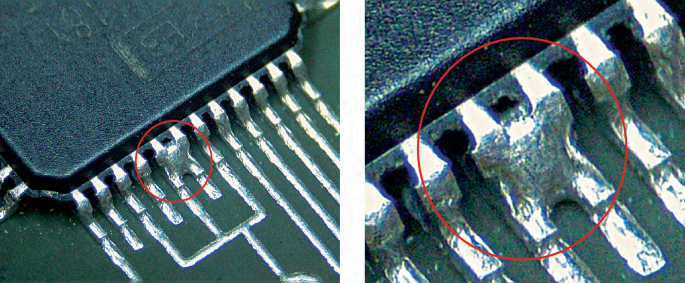

용접 단락의 징후는 PCB와 PCBA 모두에서 나타날 수 있습니다. PCB는 회로와 솔더 접합부가 있는 기판이고, PCBA는 전자 부품이 PCB에 납땜된 조립된 회로 기판을 의미합니다. PCB 납땜 중 단락이 발생하면 다음과 같은 징후가 나타날 수 있습니다. 납땜 공정 중 과도한 솔더 또는 기술적 오류로 인해 솔더 접합부 사이에 브리징이 발생하면 솔더 단락이 발생합니다. 이는 두 개 이상의 솔더 접합부 사이에 추가적인 금속 연결이 발생하여 전류가 의도된 경로를 우회하는 것을 의미합니다. 이는 솔더 접합부 사이에 추가적인 솔더 연결이 있는지 육안으로 검사하여 확인할 수 있습니다. 용접 공정 중 솔더를 과도하거나 부적절하게 제어하면 솔더가 솔더 접합부 주변으로 넘칠 수 있습니다. 이러한 솔더 넘침은 여러 솔더 지점을 연결하여 단락을 유발할 수 있습니다. 솔더 접합부 주변의 솔더 넘침 여부를 육안으로 검사하면 이러한 용접 단락의 징후를 감지하는 데 도움이 될 수 있습니다. PCBA에서 용접 단락이 발생하면 다음과 같은 징후가 나타날 수 있습니다. 부품을 납땜할 때 과도한 솔더가 있거나 솔더 접합부 사이의 접촉이 제대로 분리되지 않으면 인접한 부품 핀 사이에 솔더 브리징이 발생할 수 있습니다. 이 경우 솔더가 두 핀을 연결하여 단락을 유발합니다. 납땜된 부품 사이에 추가적인 솔더 브리지가 있는지 주의 깊게 관찰하면 이러한 용접 단락 징후를 식별할 수 있습니다. 용접 공정 중 솔더가 핀 주변의 인접한 금속 영역(예: 솔더 패드 또는 회로 기판의 구리 트레이스)으로 넘칠 수 있습니다. 이러한 경우 솔더가 핀과 금속 영역 사이에 전도성 접촉을 생성하여 단락을 유발할 수 있습니다. 납땜된 핀과 주변 금속 영역 사이에 불필요한 접촉이 있는지 검사하면 이러한 용접 단락 징후를 식별할 수 있습니다. 이제 이 일반적인 문제를 해결하기 위한 몇 가지 주요 단계를 함께 살펴보겠습니다.1부: 용접 단락 징후 식별
용접 단락을 수리하기 전에 먼저 그 징후를 파악하는 것이 중요합니다. 이 섹션에서는 장비 시동 실패, 연기 또는 냄새 발생, 회로 기판의 시각적 표시 등 용접 단락의 일반적인 징후를 소개합니다. 이러한 징후를 이해하면 용접 단락 문제를 신속하게 파악하고 적절하게 대응하는 데 도움이 됩니다. 장치를 시작할 수 없음: 전자 장치의 전원을 켜려고 하는데 시작되지 않거나 아무런 반응이 없으면 납땜 단락의 징후일 수 있습니다. 납땜 단락은 전류 흐름을 방해하여 장치가 제대로 작동하지 못하게 할 수 있습니다. 연기 또는 냄새 발생: 용접 단락 중 전류가 의도치 않은 경로로 흘러 납땜 접합부 주변에 연기나 이상한 냄새가 발생할 수 있습니다. 이는 용접 단락 문제가 있음을 분명히 나타냅니다. 시각적 지침: 장치의 회로 기판을 검사하고 납땜 접합부 및 연결부의 눈에 띄는 문제에 주의하십시오. 납땜 단락은 솔더 브리징이나 솔더 오버플로우를 유발하여 추가 연결을 생성하고 단락을 일으킬 수 있습니다. 두 솔더 접합부 사이의 불필요한 금속 브리징이나 접점 간의 접촉을 확인할 수 있습니다. 과열: 용접 단락은 커패시터나 저항과 같은 특정 부품의 과열로 이어질 수 있습니다. 장비 작동 중 이러한 부품을 만지십시오. 부품이 비정상적으로 뜨거우거나 비정상적인 열을 방출하는 경우 용접 단락 문제가 있을 수 있습니다. 비정상적인 기능 또는 오작동: 용접 단락은 장비의 비정상적인 기능 또는 오작동을 초래할 수 있습니다. 예를 들어, 버튼이나 스위치가 제대로 작동하지 않거나, 화면에 불규칙한 표시가 나타나거나, 장치가 입력에 제대로 응답하지 않을 수 있습니다. 이러한 용접 단락 징후를 이해하면 문제를 신속하게 파악하고 적절한 조치를 취하는 데 도움이 됩니다. 위의 징후가 나타나면 추가 문제 해결을 통해 용접 단락 문제가 있는지 확인할 수 있습니다.2부: 준비 및 안전 조치
용접 단락 수리를 진행하기 전에 필요한 준비를 하고 적절한 안전 조치를 취하는 것이 필수적입니다. 이 섹션에서는 필요한 도구와 재료, 그리고 작업 환경의 안전을 확보하는 방법을 소개합니다. 여기에는 적절한 개인 보호 장비 착용, 도구 선택 및 사용, 그리고 장비의 전원이 꺼져 있는지 확인하는 것이 포함됩니다.도구 및 재료 준비:
먼저, 납땜 단락을 수리하는 데 필요한 도구와 재료가 있는지 확인하세요. 일반적으로 사용되는 도구로는 납땜 스테이션, 납땜 인두, 납땜 제거 펌프, 땜납, 핀셋, 돋보기, 현미경 등이 있습니다. 또한, 절연 테이프, 알코올이나 세척용 솔벤트, 세척용 브러시, 그리고 기타 세척 용품이 필요할 수 있습니다.개인 보호 장비:
전자 기기 수리 작업을 시작하기 전에 안전을 위해 적절한 개인 보호 장비를 착용하십시오. 여기에는 보안경, 정전기 방지 장갑, 정전기 방지 손목 끈이 포함됩니다. 보안경은 땜납이나 기타 물질이 튀는 것을 방지하여 눈을 보호합니다. 정전기 방지 장갑과 손목 끈은 정전기 방전으로 인한 전자 부품 손상을 방지합니다.운영 환경:
전자 장치 수리 작업에 적합한 작업 환경을 확보하십시오. 작업 공간은 깨끗하고 정돈되어 있으며 가연성 물질이 없어야 합니다. 또한, 납땜 작업 중 발생하는 연기나 유해 가스를 제거하기 위해 작업 공간의 환기를 잘 유지하십시오. 작업을 시작하기 전에 전원이 완전히 차단되었는지 확인하고 장치의 전원 코드를 뽑으십시오.장치 상태 확인:
수리 작업을 시작하기 전에 전자 기기의 상태를 주의 깊게 점검하십시오. 기기의 전원이 꺼져 있고 배터리가 모두 제거되었는지 확인하십시오. 또한, 회로 기판에 눈에 띄는 물리적 손상이나 탄 자국이 있는지 확인하십시오.용접 기술 습득:
올바른 용접 기술을 숙지하는 것은 용접 단락을 성공적으로 수리하는 데 중요합니다. 적절한 용접 온도와 시간을 이해하고 올바른 용접 방법을 숙달하십시오. 과열이나 과도한 용접 시간은 전자 부품을 손상시킬 수 있으므로 적절한 용접 기술과 매개변수를 숙지하십시오. 준비 및 안전 조치를 준수하면 수리 작업의 순조로운 진행과 신뢰성을 극대화할 수 있습니다. 안전은 항상 최우선입니다. 수리 작업 중 확신이 없거나 어려움이 발생하면 주저하지 말고 전문가의 도움을 받으십시오.3부: 용접 단락 문제 해결
이 섹션에서는 용접 단락 문제 해결을 위한 주요 단계를 자세히 설명합니다. 여기에는 현미경이나 돋보기를 사용하여 용접 접합부를 검사하는 방법, 용접 단락을 제거하는 방법, 회로 기판의 납땜 접합부를 재납땜하거나 수리하는 방법 등이 포함됩니다. 각 단계를 명확하게 이해하고 올바르게 수행할 수 있도록 설명하고 시연합니다.현미경이나 돋보기를 이용한 검사
첫 번째 단계는 현미경이나 돋보기를 사용하여 납땜 연결부를 주의 깊게 검사하는 것입니다. 납땜이 인접한 납땜 지점이나 전선에 브릿지될 때 단락이 자주 발생합니다. 확대경을 사용하면 납땜 지점 사이의 비정상적인 연결을 명확하게 볼 수 있습니다. 납땜 브릿지, 과도한 납땜, 또는 핀 단락과 같은 문제를 살펴보세요.솔더 단락 제거 방법
납땜 단락이 확인되면 다음 단계는 이를 제거하기 위한 조치를 취하는 것입니다. 이 문제를 해결하기 위해 몇 가지 도구와 기술을 사용할 수 있습니다. 먼저, 가는 솔더윅이나 솔더 흡입기를 사용하여 과도한 납땜을 조심스럽게 제거하십시오. 단락된 납땜 지점에서 납땜을 완전히 제거해야 합니다. 더 큰 납땜 브릿지가 있는 경우, 납땜 브레이드나 와이어를 사용하여 조심스럽게 분리할 수 있습니다. 주변 부품이나 납땜 지점이 손상되지 않도록 취급 시 주의하십시오.회로 기판의 솔더 접합부를 다시 납땜하거나 수리합니다.
솔더 쇼트(short)를 제거한 후, 솔더 접합부를 재납땜하거나 수리해야 할 수 있습니다. 솔더 쇼트는 솔더 접합부의 불량이나 파손을 초래하여 재연결이 필요할 수 있습니다. 적절한 솔더 및 납땜 도구를 사용하여 솔더를 적정 온도로 가열하고 연결해야 할 솔더 접합부에 도포하십시오. 솔더 접합부 사이에 쇼트나 연결 문제가 없는 양호한 납땜 품질을 유지해야 합니다. 손상되거나 분리된 솔더 접합부가 발견되면 회로 무결성을 보장하기 위해 회로 기판의 와이어나 패드를 수리해야 할 수 있습니다.최종 시각 검사 및 테스트를 수행합니다.
재납땜 또는 납땜 접합부 수리 후에는 최종 육안 검사를 실시하는 것이 중요합니다. 현미경이나 돋보기를 사용하여 납땜 접합부를 다시 검사하여 남아 있는 납땜 브리지나 단락된 핀이 없는지 확인하십시오. 또한, 납땜 접합부의 외관과 연결 상태를 검사하여 양호한 납땜 품질을 확보하십시오. 육안 검사 완료 후에는 필요한 회로 테스트 및 기능 검증을 진행하여 수리 작업의 효율성을 확보하십시오. 용접 단락 문제 해결을 완료한 후에는 수리 작업의 효율성을 테스트하고 검증하는 것이 중요한 단계입니다.4부: 테스트 및 검증
이 섹션에서는 용접 단락 문제의 성공적인 해결을 위한 테스트 및 검증 방법에 대해 설명합니다. 여기에는 테스트 장비와 도구를 사용하여 회로 연결성을 검증하고, 다른 관련 부품의 기능을 점검하는 등의 작업이 포함됩니다. 테스트 및 검증을 통해 수리 작업의 효율성을 보장하고 장비의 정상적인 작동을 보장할 수 있습니다.테스트 장비 및 도구 사용:
첫째, 다양한 테스트 장비와 도구를 사용하여 해결된 용접 단락 문제를 확인할 수 있습니다. 예를 들어, 멀티미터를 사용하여 회로의 도통 및 저항 값을 테스트할 수 있습니다. 회로의 여러 중요 노드를 측정함으로써 용접 단락 문제가 성공적으로 해결되었고 전류가 올바른 경로로 흐르고 있는지 확인할 수 있습니다.다른 관련 구성 요소 검사:
용접 단락 외에도 영향을 받을 가능성이 있는 다른 부품도 검사하는 것이 중요합니다. 예를 들어, 용접 단락은 특정 부품의 과열이나 손상을 유발할 수 있습니다. 따라서 주변 부품을 주의 깊게 검사하고 테스트하여 제대로 작동하는지 확인하십시오. 다른 결함이나 손상이 발견되면 해당 부품을 수리하거나 교체하기 위한 적절한 조치를 취해야 합니다.기능 테스트 수행:
다음으로, 수리된 전자 기기가 제대로 작동하는지 확인하기 위해 기능 테스트를 수행합니다. 기기의 종류와 특성에 따라 다양한 기능 테스트를 수행할 수 있습니다. 예를 들어, 전자 기기인 경우 각 기능 모듈이 제대로 작동하는지, 버튼과 스위치가 제대로 작동하는지, 디스플레이 화면에 정확한 정보가 표시되는지 등을 확인할 수 있습니다. 종합적인 기능 테스트를 통해 수리된 전자 기기가 예상대로 작동하는지 확인할 수 있습니다.장기 테스트 수행:
납땜 단락을 수리한 후에는 장시간 테스트를 수행하는 것이 좋습니다. 장치를 일정 시간 동안 계속 작동시키면서 이상 동작이나 오작동이 있는지 관찰하십시오. 이러한 장기 테스트는 잠재적인 문제를 파악하고 수리의 안정성과 신뢰성을 검증하는 데 도움이 됩니다.사용자 수용 테스트:
마지막으로, 가능하다면 수리된 장비를 최종 사용자에게 인계하여 사용자 승인 테스트를 진행할 수 있습니다. 이를 통해 수리된 장비가 사용자의 요구와 기대를 충족하는지 확인할 수 있습니다. 사용자는 장비를 실제 작업에 사용하고 피드백과 의견을 제공할 수 있습니다. 이는 수리 작업을 더욱 개선하고 최적화하는 데 도움이 됩니다. 테스트 및 검증 단계를 통해 용접 단락 문제가 해결되었고 수리된 전자 장비가 제대로 작동하는지 확인할 수 있습니다. 이러한 단계는 수리의 효율성을 보장할 뿐만 아니라 장비의 성능과 신뢰성에 대한 확신을 제공합니다. 이 블로그 게시물에서는 용접 단락 문제 해결 및 해결책, 그리고 전자 장비 수리의 주요 단계에 대해 알아보았습니다. 전자 제품 애호가든 수리 기술자든 이러한 지식은 용접 단락 문제를 더 잘 해결하고 전자 장비를 수리하는 데 도움이 될 수 있습니다. 수리 작업을 수행하기 전에 항상 적절한 안전 예방 조치를 취하고, 확실하지 않은 경우 전문가의 도움을 받으십시오. 성공적인 수리와 전자 장비 사용을 기원합니다!
