전자 제조 분야에서 인쇄 회로 기판(PCB)은 다양한 전자 기기의 필수 부품으로 자리 잡았습니다. 전자 부품을 연결하고 지지하는 기판 역할을 하는 PCB는 회로 및 신호 전송에 중요한 기능을 수행합니다. 그러나 전자 제품의 지속적인 발전과 복잡성 증가로 인해 고품질, 고성능 PCB 제조는 더욱 어려워졌습니다. 사소한 결함이나 오류조차도 장비 오작동, 성능 저하, 심지어 사용자 안전을 위협할 수 있습니다. 이러한 맥락에서 자동 광학 검사(AOI) 기술의 등장은 매우 중요해졌습니다. 고효율, 정확성, 그리고 자동화라는 특징을 갖춘 AOI 기술은 현대 PCB 제조 공정의 필수적인 구성 요소가 되었습니다. AOI는 PCB 품질 보증, 결함 감지 및 제조 효율성 향상에 중요한 역할을 합니다. 돌이켜보면, 기존의 PCB 품질 검사는 주로 수동 육안 검사에 의존해 왔습니다. 그러나 PCB의 복잡성과 밀도가 계속 증가함에 따라 수동 검사의 한계가 점차 부각되고 있습니다. 빠르게 진행되는 생산 라인에서는 미세한 납땜 결함, 부품 오배치, 단락, 오픈 등의 문제를 100% 정확하게 감지하기 어렵습니다. 이러한 문제를 간과할 경우 후속 생산 및 사용 과정에서 심각한 결과를 초래하여 제품의 신뢰성과 성능에 영향을 미칠 수 있습니다. 바로 이러한 수요 증가에 힘입어 자동 광학 검사(AOI) 기술이 등장했습니다. AOI 기술의 등장은 기존 수동 검사의 한계를 극복하고 PCB 제조 산업에 혁명을 일으켰습니다. AOI 기술은 품질 보증 역량을 향상시켰을 뿐만 아니라 결함률을 낮추고 생산 비용을 절감하며 전자 제품의 신뢰성과 성능에 대한 강력한 보증을 제공했습니다. 다음 글에서는 AOI 기술의 작동 원리, 장점, 응용 분야 및 향후 개발 동향을 자세히 살펴보겠습니다.
자동 광학 검사(AOI)의 작동 원리는 무엇입니까?
AOI의 작동 원리에 관해서는 고도로 기술적인 분야를 탐구합니다. 이 기술의 핵심은 고해상도 카메라, 광원, 그리고 고급 이미지 처리 알고리즘을 활용하여 인쇄 회로 기판의 다양한 부품, 솔더 접합부, 그리고 연결부를 빠르고 정확하게 감지하고 분석하는 것입니다.카메라 및 광원: 세부 정보 캡처
AOI 시스템의 핵심 구성 요소는 고해상도 카메라와 광원입니다. 카메라는 PCB 표면의 이미지를 정확하게 포착하기 위해 특정 각도로 배치됩니다. 광원은 카메라가 PCB의 세부 사항을 명확하게 표현하는 데 필요한 조명을 제공합니다. 이 두 요소의 시너지 효과를 통해 AOI 시스템은 솔더 접합 불량, 부품 배치 오류, 단락과 같은 미세하고 감지하기 어려운 문제까지 포착할 수 있습니다.이미지 캡처 및 전송: 디지털 데이터
카메라가 PCB 표면 이미지를 촬영하면, 이 이미지는 디지털화되어 연결된 컴퓨터 시스템으로 전송됩니다. 이미지 전송은 일반적으로 빠르고 안정적인 데이터 전송을 위해 고속 데이터 전송 인터페이스를 통해 이루어집니다.이미지 처리 알고리즘: 지능형 분석
이미지 처리 알고리즘은 AOI 기술의 핵심 구성 요소 중 하나입니다. 이 알고리즘은 고도의 지능을 갖추고 있어 이미지 내의 다양한 요소를 자동으로 식별하고 분석할 수 있습니다. 부품의 존재 여부, 위치, 방향, 크기를 감지하고, 납땜 접합부의 올바른 용접 여부를 확인하며, 단락 및 개방 회로와 같은 문제를 감지할 수 있습니다. 이러한 알고리즘은 사전 정의된 표준 및 매개변수를 기반으로 평가하여 결함이나 오류의 존재 여부를 판단합니다.비교 및 결정: 자동화된 의사 결정
이미지 처리 및 분석이 완료되면 시스템은 이를 미리 설정된 기준과 비교합니다. 기준에서 벗어나는 부분이 감지되면 시스템은 자동으로 알림을 보내 운영자 또는 생산팀에 알립니다. 이러한 자동화된 의사 결정 프로세스는 생산 라인의 효율성과 일관성을 크게 향상시키고 수동 개입의 필요성을 줄여줍니다.결과 및 보고서: 데이터 시각화
AOI 시스템은 각 PCB의 감지 결과, 문제 유형 및 해당 위치를 포함하는 포괄적인 검사 보고서를 생성할 수 있습니다. 이러한 보고서는 제조업체의 문제 추적, 추세 분석 및 적절한 시정 조치 실행을 지원하므로 품질 관리 및 후속 개선에 중요한 가치를 지닙니다. 이러한 구성 요소들의 협업적 상호 작용을 통해 AOI 시스템은 PCB의 문제를 효율적이고 정확하게 감지하여 제조 품질의 일관성과 신뢰성을 보장합니다.자동 광학 검사(AOI) 기술의 장점
고속 연속 검사
자동 광학 검사(AOI) 기술은 수동 검사 기능을 훨씬 능가하는 놀라운 검사 속도를 자랑합니다. PCB 제조 공정에서는 매분 상당한 수의 회로 기판이 생산됩니다. 기존의 수동 검사 방식은 상당한 시간이 소요되는 반면, AOI 기술은 매우 짧은 시간 내에 전체 회로 기판을 신속하게 검사하고 잠재적 결함을 신속하게 감지할 수 있습니다. 결과적으로 제조업체는 생산 속도를 높이고 제조 효율성을 향상시킬 수 있습니다.미세 결함 감지
PCB 제조 공정에는 납땜 문제, 부품 오배치, 단락 등 다양한 미세 결함이 존재합니다. 이러한 문제는 육안으로는 식별하기 어려울 수 있지만, 회로 기판의 성능과 신뢰성에 상당한 영향을 미칠 수 있습니다. 고해상도 카메라와 정밀한 이미지 처리 알고리즘을 갖춘 AOI 기술은 이러한 미세 결함을 정확하게 포착할 수 있습니다. 제조업체는 이러한 결함을 신속하게 감지하고 수정함으로써 최종 제품의 품질과 신뢰성을 보장할 수 있습니다.자동화 및 일관성
AOI 기술의 자동화 기능은 생산 라인에서 최소한의 인력 개입만 요구합니다. 기존의 수동 검사는 작업자의 숙련도와 피로도에 영향을 받아 일관되지 않은 결과를 초래할 수 있습니다. 반면, AOI 시스템은 주간이든 야간이든, 피크 타임이든 오프 타임이든 동일한 작업을 일관성 있게 수행합니다. 이러한 일관성은 불량품 수를 줄이고 제품 신뢰성을 향상시키는 데 도움이 됩니다.데이터 기반 의사 결정
AOI 기술은 문제 감지에만 국한되지 않고, 방대한 양의 데이터와 이미지를 생성하여 제조업체에 귀중한 통찰력을 제공합니다. 이 데이터는 생산 라인의 추세와 패턴을 분석하는 데 활용될 수 있으며, 제조업체는 이를 통해 잠재적인 문제 원인을 파악하고 예방 조치를 실행할 수 있습니다. 데이터 분석을 통해 제조업체는 생산 공정의 취약점을 더 잘 이해하고 지속적인 개선을 추진할 수 있습니다.비용 및 인적 오류 감소
자동 광학 검사 기술의 구현은 제조 비용 및 인적 오류와 관련된 위험을 완화하는 데 기여합니다. 불량품의 양과 수작업에 소요되는 시간을 최소화함으로써 제조업체는 고품질을 유지하면서 불량률과 생산 비용을 줄일 수 있습니다. 또한, 자동 광학 검사 기술은 인적 부주의나 실수로 인한 문제를 줄여 전반적인 운영 효율성을 향상시킬 수 있습니다.AOI 응용 프로그램 및 과제
자동 광학 검사(AOI) 기술은 PCB 제조 분야에서 광범위하게 활용됩니다. 초기 납땜부터 최종 조립까지 다양한 단계에 걸쳐 전체 제조 공정의 품질과 일관성을 보장합니다. 다음은 일반적인 적용 분야입니다.용접 검사
PCB 제조의 납땜 단계에서 자동 광학 검사 기술은 솔더 접합부의 품질을 평가하여 균일성, 기포 또는 균열 등의 요소를 감지할 수 있습니다. 이는 납땜 연결부의 신뢰성과 안정성을 보장하는 데 매우 중요합니다.구성 요소 조립
PCB 조립 공정에서는 자동 광학 검사(AOI) 기술을 사용하여 부품의 위치, 방향 및 정렬을 검증하고 설계 사양을 완벽하게 준수하는지 확인합니다. 이를 통해 부품의 잘못된 배치를 방지하고, 고장으로 이어질 수 있는 잠재적 문제를 완화할 수 있습니다.추적 및 연결
자동 광학 검사 기술은 PCB의 트레이스 연결 여부와 단락 또는 개방 회로 여부를 감지할 수 있습니다. 이를 통해 회로 기판의 정상 작동을 보장하고 전기적 문제 발생을 방지할 수 있습니다.구성 요소 무결성
부품의 무결성을 확인하는 것 또한 자동 광학 검사 기술의 중요한 과제입니다. 부품의 손상, 변형 또는 누락 여부를 식별하여 최종 제품의 외관과 성능을 보장할 수 있습니다. PCB 제조 분야에서 자동 광학 검사 기술이 광범위하게 적용되고 있음에도 불구하고, 몇 가지 과제에 직면하고 있습니다.복잡한 구성 요소 레이아웃
일부 PCB는 고밀도 상호 연결(HDI) 보드와 같이 복잡한 부품 레이아웃을 특징으로 합니다. 이러한 복잡성으로 인해 카메라가 모든 세부 정보를 정확하게 포착하기 어려워 감지 정확도가 저하될 수 있습니다. 이러한 솔루션에는 더 넓은 영역을 포괄하는 다각도 검사를 위해 여러 대의 카메라를 사용하는 것이 포함됩니다.다양한 유형의 구성 요소
다양한 유형의 구성 요소는 고유한 외관과 특징을 가질 수 있어 범용 이미지 처리 알고리즘을 적용하기 어렵습니다. 해결책은 구성 요소 유형에 따라 조정 및 최적화가 가능한 적응형 이미지 처리 소프트웨어를 활용하는 것입니다.표면 평활도
PCB 표면의 반사율과 매끄러움은 카메라로 촬영된 이미지의 품질에 영향을 미칠 수 있습니다. 이러한 문제는 광원과 카메라 설정을 조정하여 더 선명한 이미지를 구현함으로써 완화할 수 있습니다.오경보율
자동 광학 검사 기술은 정상 부품을 결함으로 잘못 식별하는 오경보(false alarm)를 발생시키는 경우가 있습니다. 이러한 문제를 해결하기 위해서는 알고리즘을 최적화하여 오경보율을 낮추고, 수동 검토를 통해 정확성을 확보하는 것이 중요합니다. PCB 제조에 자동 광학 검사 기술을 적용하면 품질 관리를 위한 강력한 도구를 제공합니다. 몇 가지 어려움에도 불구하고, 지속적인 혁신과 기술 개발을 통해 이러한 문제를 효과적으로 해결할 수 있으며, 이를 통해 PCB 제조의 신뢰성과 효율성을 더욱 향상시킬 수 있습니다.AOI의 미래 발전 및 혁신
자동 광학 검사(AOI) 기술 분야의 미래 발전과 혁신 전망은 매우 밝습니다. 이는 전자 제조 산업의 품질과 효율성을 더욱 향상시켜 줄 것입니다.더 높은 해상도의 카메라 기술
광학 기술의 발전으로 카메라 해상도는 지속적으로 향상될 것으로 예상됩니다. 고해상도 카메라는 더욱 미세한 디테일까지 포착하여 미세한 결함과 문제를 더욱 정확하게 감지할 수 있습니다. 이를 통해 AOI 시스템의 성능이 향상되어 고밀도 PCB 및 소형 부품의 검사 요구 사항을 더욱 효과적으로 충족할 수 있을 것입니다.지능형 이미지 처리 알고리즘
미래의 이미지 처리 알고리즘은 점점 더 지능적이고 적응력이 향상되어 더욱 광범위한 결함을 식별하고 오탐률을 줄일 수 있게 될 것입니다. 머신러닝과 인공지능을 적용하면 시스템은 과거 데이터와 패턴을 기반으로 더욱 정확한 판단을 내릴 수 있게 되어 탐지 신뢰도가 더욱 향상될 것입니다.다중 모드 및 다중 각도 감지
PCB 설계가 점점 더 복잡해짐에 따라 결함은 다양한 각도와 모드에서 나타날 수 있습니다. 미래의 AOI 시스템은 다양한 시나리오에서 문제를 식별하기 위해 다중 각도 및 다중 모드 감지 기능을 통합할 수 있을 것입니다.적응형 자동화
미래의 AOI 시스템은 향상된 적응성을 갖추어 다양한 제품 유형과 요구 사항에 따라 유연하게 조정할 수 있을 것입니다. 이는 생산 라인이 비용이 많이 들고 복잡한 재구성 과정 없이도 다양한 제품으로 더욱 신속하게 전환될 수 있음을 의미합니다.다른 기술과의 통합

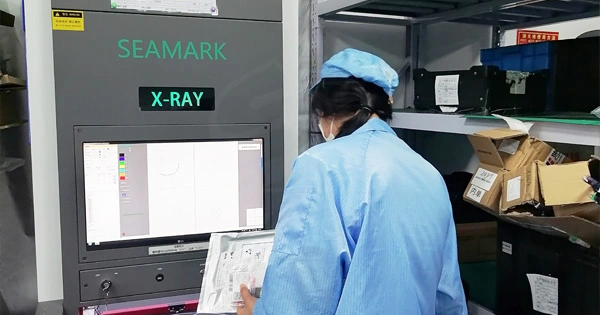

AOI 기술은 X선 검사, 적외선 열화상 등 다른 검사 및 테스트 기술과 통합되어 더욱 광범위한 감지 범위를 제공할 수 있습니다. 이러한 통합을 통해 PCB 제조업체는 더욱 포괄적인 품질 보증 수단을 확보할 수 있습니다.지속 가능성 및 환경 보호
미래의 AOI 시스템은 지속가능성과 환경 보호에 더욱 중점을 둘 것입니다. 에너지 효율이 더 높은 장치, 재료 및 공정 방식을 활용하여 환경 영향을 줄이는 것은 미래 개발의 핵심 방향 중 하나가 될 것입니다. 현대 PCB 제조에서 자동 광학 검사(AOI) 기술은 고해상도 카메라와 지능형 소프트웨어를 결합하여 제조 공정 전반의 일관성, 제품 품질 및 신뢰성을 보장하는 중요한 역할을 합니다. AOI는 고속 정밀 검사를 제공할 뿐만 아니라 미세한 결함까지 포착하여 인적 오류 위험을 줄여 전자 제조 산업에 혁신적인 변화를 가져올 것입니다. 기술이 끊임없이 발전함에 따라 AOI 기술의 지속적인 발전과 혁신은 PCB 제조 분야의 발전과 혁신으로 이어질 것으로 예상됩니다.
