PCB 보드 설계, 제조 및 혁신 마스터하기: SprintPCB 전문가가 제공하는 종합 가이드

소개

오늘날 빠르게 변화하는 전자 산업 환경에서 PCB 보드는 소비자 기기부터 산업용 기계에 이르기까지 거의 모든 기기의 핵심 부품입니다. SprintPCB는 엔지니어, 스타트업, 그리고 포춘 500대 기업 모두의 요구에 맞춰 최첨단 PCB 보드 솔루션을 제공하는 데 특화되어 있습니다. 이 가이드는 PCB 보드 기술의 복잡성을 심층적으로 분석하여 프로젝트의 성능, 안정성, 확장성을 최적화하는 데 필요한 실질적인 통찰력을 제공합니다.

PCB 기판이란 무엇인가? 현대 전자공학의 기초

PCB(인쇄 회로 기판)는 전도성 경로, 패드, 트레이스를 사용하여 전자 부품을 기계적으로 지지하고 전기적으로 연결하는 적층 기판입니다. 기존의 점대점 배선과 달리 PCB는 조립을 간소화하고 오류를 줄이며 반복성을 향상시킵니다.

• 핵심 구성 요소: 기판(FR-4, 세라믹), 구리층, 솔더 마스크, 실크스크린.
• 적용 분야: 스마트폰(소형 PCB 기판), 자동차 시스템(고온 기판), 의료 기기(유연 회로).
• 중요한 이유: 잘 설계된 PCB 보드는 신호 무결성, 열 관리 및 IPC-6012와 같은 산업 표준 준수를 보장합니다.

고성능 PCB 보드의 7가지 탁월한 장점

프리미엄 PCB 보드에 투자하면 제품 수명 주기 전반에 걸쳐 이익이 발생합니다.

1. 정밀 엔지니어링: 복잡한 설계를 위한 레이저 드릴링 마이크로비아와 엄격한 허용 오차(±0.05mm)
2. 내구성: 난연성 기질(UL94-V0)은 혹독한 환경을 견뎌냅니다.
3. 신호 무결성: 제어된 임피던스 트레이스는 EMI/RFI 간섭을 최소화합니다.
4. 비용 효율성: 자동 조립으로 인건비가 40~60% 절감됩니다.
5. 확장성: 일관된 품질로 신속하게 프로토타입을 제작하여 대량 생산이 가능합니다.
6. 지속 가능성: 무연 마감재(ENIG, HASL)는 RoHS 지침을 준수합니다.
7. 사용자 정의: 강성, 플렉스, 강성-플렉스 PCB 보드 지원.

비하인드 스토리: SprintPCB의 PCB 보드 제조 우수성

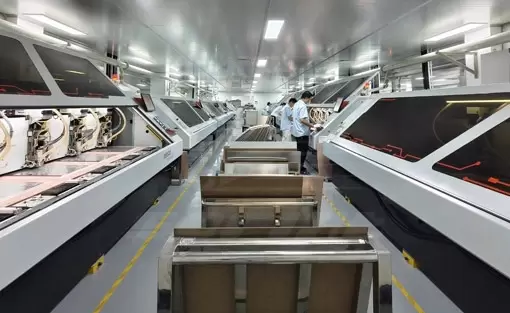

당사의 PCB 보드 생산 공정은 최첨단 기술과 엄격한 품질 관리를 결합합니다.

설계 검증

• DFM/DFA 검사를 통해 Gerber 파일의 오류를 제거합니다.
• 열 및 기계적 응력 분석을 위한 3D 시뮬레이션.

재료 선택

• 자동차/군사 분야에 적합한 고 Tg FR-4.
• 웨어러블 기기의 유연한 PCB 보드용 폴리이미드.

레이어 스태킹 및 에칭

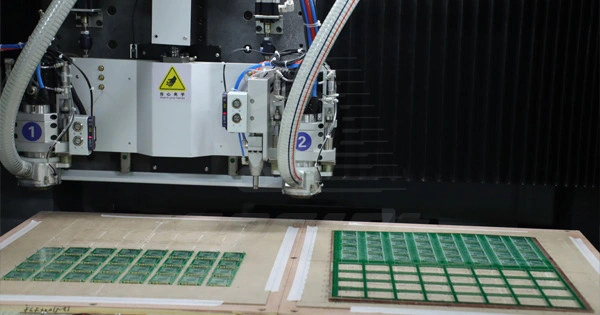

• 6μm 트레이스 폭 정확도를 위한 레이저 직접 이미징(LDI)
• HDI 보드용 플라즈마 에칭.

테스트 및 인증

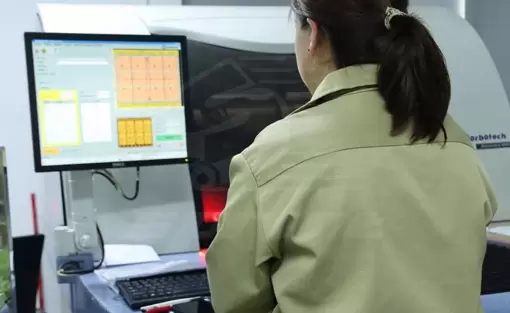

• 자동 광학 검사(AOI) 및 비행 프로브 테스트.
• 임무 수행에 중요한 애플리케이션을 위한 IPC 클래스 3 준수.

완벽한 PCB 보드를 선택하는 방법: 구매자 체크리스트

다음 요소를 평가하여 값비싼 실수를 방지하세요.

• 재질: FR-4(저가형), Rogers 4350B(고주파), 알루미늄(방열).
• 레이어 수: 간단한 회로의 경우 1~2개 레이어, 고급 컴퓨팅의 경우 12개 이상의 레이어.
• 표면 마감: ENIG(내식성) 대 OSP(단기 보관 시 비용 효율적).
• 인증: ISO 9001, IATF 16949(자동차), ITAR(방위).

PCB 보드 설계의 5가지 함정(및 해결 방법)

숙련된 엔지니어조차도 다음과 같은 문제에 부딪힙니다.

1. 여유 공간 부족: 트레이스 간격이 0.2mm 미만이면 단락 위험이 있습니다.
   • 수정: IPC-2221 간격 지침을 따르세요.
2. 열 핫스팟: 열 방출이 원활하지 않아 부품 수명이 단축됩니다.
   • 수정: 열전도성 비아와 구리 구멍을 추가합니다.
3. 신호 크로스토크: 고속 회선의 병렬 라우팅.
   • 해결 방법: 접지면과 차동 쌍을 사용하세요.
4. DFM 무시: 제조 시설의 기능을 무시하는 것.
   • 해결 방법: PCB 보드 제조업체와 일찍 협력하세요.
5. 너무 복잡한 레이아웃: 레이어가 너무 많으면 비용이 늘어납니다.
   • 해결 방법: 모듈형 설계 방식으로 간소화하세요.

엔지니어가 PCB 보드 솔루션을 위해 SprintPCB를 신뢰하는 이유

15년 이상의 전문성을 바탕으로 SprintPCB는 다음과 같은 면에서 두각을 나타냅니다.

• 속도: 긴급 프로젝트의 경우 24시간 이내에 프로토타입을 제작할 수 있습니다.
• 정밀도: 0.1mm 마이크로비아 드릴링을 위한 첨단 장비.
• 글로벌 지원: 미국, 중국, 독일에 공장이 있습니다.
• 투명성: 실시간 주문 추적 및 자세한 테스트 보고서.

결론

IoT 센서든 위성 통신 시스템이든, PCB 설계 및 제조에 대한 전문성은 필수적입니다. SprintPCB와 협력하여 당사의 기술력, 업계 인증, 그리고 고객 최우선 철학을 활용하세요.

프로젝트를 한 단계 업그레이드할 준비가 되셨나요? 지금 바로 무료 PCB 보드 견적을 요청하고 10,000명 이상의 만족 고객과 함께하세요!
