다층 PCB 설계 및 제조 마스터하기: SprintPCB의 2025년 전문가 가이드

현대 전자 분야에서 다층 PCB의 부상

오늘날 전자 산업에서 소형 고성능 솔루션에 대한 수요가 높아지면서 다층 PCB는 첨단 회로에 필수적인 요소가 되었습니다. 5G 인프라부터 의료 영상 시스템에 이르기까지 모든 분야에서 사용되는 이 정교한 기판은 엔지니어들이 더 작은 공간에 더 많은 기능을 탑재할 수 있도록 해줍니다. SprintPCB는 정밀 엔지니어링과 탁월한 신뢰성을 결합하여 다층 PCB 제조 분야에서 탁월한 역량을 발휘합니다. 이 가이드는 설계 기본 사항, 제조 공정 및 최첨단 기술 동향을 자세히 설명하여 다층 PCB 기술을 최대한 활용할 수 있도록 지원합니다.

다층 PCB 이해: 기본적인 단순성을 넘어서

다층 PCB는 세 개 이상의 전도성 구리 층을 통합한 것으로, 절연 유전체로 분리되어 열과 압력 하에서 접합됩니다. 이러한 층들은 도금 관통홀(PTH) 또는 마이크로비아를 통해 상호 연결되므로 다음과 같은 복잡한 장치에 이상적입니다.

• 가전제품: 5G 안테나를 위한 10층 이상의 보드를 탑재한 스마트폰.
• 산업 자동화: 열 관리 기능이 통합된 모터 컨트롤러.
• 항공우주: EMI 차폐 및 고속 신호 무결성이 필요한 항공 전자 시스템.

다층 PCB가 단일/이중층 PCB보다 성능이 뛰어난 이유:

• 공간 효율성: 동일한 단일 레이어 설계에 비해 설치 공간이 50~70% 더 작습니다.
• 향상된 신호 품질: 전용 접지/전원 평면으로 노이즈 간섭이 줄어듭니다.
• 내구성 강화: 적층 FR-4 코어는 진동과 열 사이클을 견딥니다.

다층 PCB로 변화하는 6개 산업

통신: 12~20층 PCB가 5G 기지국과 밀리미터파 라우터에 전원을 공급합니다.

의료 기기: 유연한 다층 PCB는 MRI 장비와 휴대용 건강 모니터를 구현할 수 있게 해줍니다.

자동차: ADAS(고급 운전자 지원 시스템)는 HDI(고밀도 상호 연결) ​​보드를 사용합니다.

사물인터넷: 초박형 6층 디자인으로 스마트 센서와 웨어러블 기술이 구현됩니다.

방어: 견고한 보드는 레이더 시스템을 지원하고 통신 장치를 보호합니다.

에너지: 다층 PCB는 태양광 인버터와 배터리 관리 시스템(BMS)에 필수적입니다.

SprintPCB의 다층 PCB 정밀 제조 공정

당사의 다층 PCB 생산은 IPC-6012 클래스 3 표준을 충족하여 최고의 품질을 보장합니다.

레이어 스택업 디자인

• 신호-접지-신호 구성과 같은 임피던스 제어를 위해 레이어 배열을 최적화합니다.
• 재료를 선택하세요: 플렉스-리지드 하이브리드의 경우 고 Tg FR-4, Rogers 4350B 또는 폴리이미드.

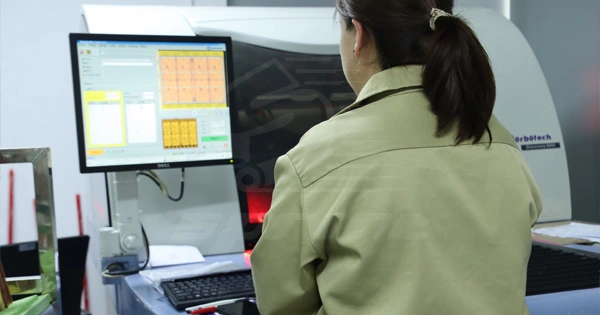

내부 레이어 이미징

• 레이저 직접 이미징(LDI)은 정밀한 패턴을 위해 25μm의 라인/공간 정확도를 달성합니다.
• AOI(자동 광학 검사)는 품질 보증을 위해 적층 전에 결함을 감지합니다.

적층 및 드릴링

• 유압 프레스는 180°C와 350psi에서 층을 결합하여 강력한 접착력을 구현합니다.
• 레이저 드릴링은 복잡한 연결을 위해 HDI 보드에 마이크로비아(직경 50~100μm)를 생성합니다.

도금 및 표면 마감

• 무전해 니켈 침지 금도금(ENIG)은 뛰어난 내식성을 제공합니다.
• 전도성 에폭시를 채워 공기 주머니가 생기지 않아 안정적인 전기 연결이 가능합니다.

최종 테스트

• TDR(시간 영역 반사 측정법)은 고속 신호 무결성을 위해 임피던스를 검증합니다.
• 열충격 테스트(-55°C~125°C, 500회 사이클)를 통해 극한 환경에서의 내구성이 보장됩니다.

다층 PCB 설계를 위한 5가지 필수 모범 사례

• 초기 레이어 적층 계획: 노이즈 커플링을 방지하기 위해 아날로그 접지와 디지털 접지를 분리합니다. 휘어짐을 방지하기 위해 대칭형 적층을 활용합니다(예: 4층: 신호-접지-전력-신호).
• 신호 무결성 관리: 고속 트레이스(예: DDR4, PCIe)는 접지 차폐를 통해 인접 레이어에 배선하십시오. 누화 간섭을 최소화하려면 3W 규칙(트레이스 간격 = 트레이스 폭의 3배)을 준수하십시오.
• 효과적인 열 설계: 열 방출을 위해 전원 부품(예: QFN 패키지) 아래에 열 비아를 배치합니다. 내부 층에 구리 구멍을 사용하여 열을 효율적으로 관리합니다.
• DFM 최적화: 비용이 15~20% 증가할 수 있으므로, 필요한 경우가 아니면 패드 내 비아(via-in-pad)는 피하십시오. 안정적인 드릴링 및 도금을 위해 환형 링의 직경이 0.15mm 이상인지 확인하십시오.
• 제조업체와의 협업: 원활한 다층 PCB 제조를 위해 Gerber, IPC-356, ODB++ 파일을 공유하세요. 적층 Tg(유리 전이 온도)와 CTE(열팽창 계수)를 검증하여 제조 문제를 방지하세요.

다층 PCB 생산 비용 탐색: 최적화 전략

레이어 수: 6레이어 PCB는 일반적으로 복잡성과 재료 사용량이 증가하여 4레이어 보드보다 약 40% 더 비쌉니다.

재료: Rogers와 같은 고주파 라미네이트는 표준 FR-4 재료와 비교했을 때 비용이 30~50% 증가합니다.

구멍: 레이저로 뚫은 마이크로비아의 비용은 구멍 하나당 $0.02~0.05인 반면, 기계식 드릴의 비용은 구멍 하나당 $0.005에 불과합니다.

리드타임: 긴급 5일 처리 서비스는 표준 10일 생산 주기보다 비용이 25% 더 많이 들 수 있습니다.

SprintPCB의 비용 절감 팁:

• 특별한 요구 사항이 없는 한 표준 1.6mm 보드 두께를 사용하세요.
• 비용 절감을 위해 비중요한 적용 분야에는 HASL(열풍 솔더 레벨링) 마감을 선택하세요.
• 작은 보드를 패널화하여 재료 낭비를 최소화하고 생산 효율성을 극대화합니다.

다층 PCB 대 HDI: 프로젝트에 적합한 기술 선택

미래를 내다보며: 다층 PCB 기술의 혁신

• 내장형 수동소자: 저항기와 커패시터를 내부 층에 통합하여 표면적을 최대 30%까지 줄였습니다.
• 3D 프린팅 전자제품: 적층 제조를 통해 8층 보드의 빠른 프로토타입 제작이 가능합니다.
• AI 기반 설계 도구: 복잡한 BGA 브레이크아웃을 몇 분 만에 자동 라우팅하여 설계 주기를 단축합니다.
• 지속 가능한 소재: 할로겐이 없는 적층재와 재활용 가능한 구리 코어는 친환경 전자제품을 촉진합니다.

SprintPCB가 다층 PCB 제조 분야의 선두주자인 이유

• 고급 기능: 최대 32개 레이어, 25μm 레이저 드릴링, ±10% 임피던스 제어 지원.
• 포괄적인 인증: ISO 9001, AS9100(항공우주), IATF 16949(자동차)는 품질과 규정 준수를 보장합니다.
• 글로벌 생산 네트워크: 미국, EU, 아시아 시설 전반에 걸쳐 프로토타입에서 대량 생산으로 원활하게 전환합니다.
• 전담 지원: 당사 엔지니어링 팀은 스택업 설계 및 DFM 분석에 대한 전문적인 지침을 제공합니다.

결론

IoT 웨어러블부터 위성 통신까지, 다층 PCB는 소형화와 성능 향상을 통해 전자 제품 혁신을 주도하고 있습니다. SprintPCB와 협력하여 최첨단 제조 공정, 엄격한 테스트 프로토콜, 그리고 탁월한 기술 전문성을 경험해 보세요.
