솔더 마스크 두께를 측정하는 방법은?

2023-03-14보고자: SprintPCB

인쇄 회로 기판 제조 공정에서 고품질 솔더 마스크의 활용은 매우 중요합니다. PCB에 신뢰할 수 있는 솔더 마스크가 없으면 내구성이 크게 저하됩니다. 효과적인 솔더 마스크를 만드는 데는 여러 요소가 관여하며, PCB 구성에 있어 중요한 요소입니다.

솔더 마스크란 무엇인가요?

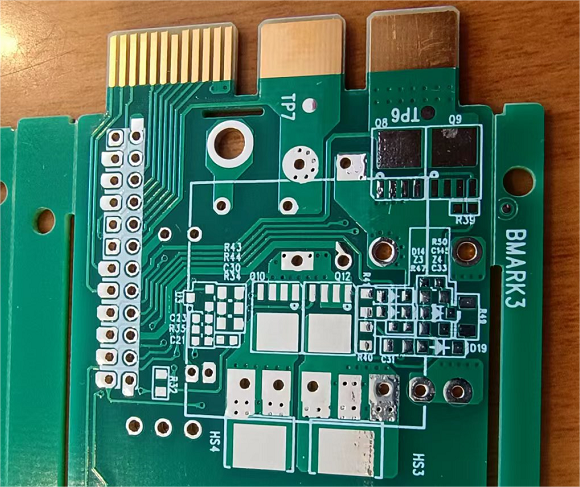

솔더 마스크는 회로 기판의 구리를 보호하는 데 사용되는 액상 광이미지 래커입니다. PCB 양면에 도포되어 산화, 외부 전도성 영향, 납땜, 고전압 스파이크, 환경 요인 등 오작동을 유발할 수 있는 다양한 요인으로부터 구리를 보호합니다. 솔더 마스크 두께 측정 방법

인쇄 회로 기판 제조 공정에서 솔더 마스크를 생산 패널에 분사한 후, 적절한 솔더 마스크 패턴을 사용하여 UV 노광합니다. 이후 마스크를 현상하고 건조합니다. PCB 솔더 마스크의 일반적인 색상은 녹색이지만, 다른 색상도 사용 가능하며, 투명 솔더 마스크도 선택 가능합니다.

솔더 마스크의 중요성

솔더 마스크는 인쇄 회로 기판(PCB)의 제조 공정 및 전반적인 기능에서 여러 가지 역할을 합니다. 앞서 언급한 다양한 요인으로부터 구리 배선을 보호하는 것 외에도, 조립 중 인접한 패드 사이의 솔더 브리징을 방지하고, 시각적 대비를 향상시켜 검사를 용이하게 하며, 부품 배치 정확도를 높이는 데 도움을 줍니다.

솔더 마스크의 종류

PCB 솔더 마스크에 녹색이 가장 많이 사용되지만, 빨간색, 파란색, 검은색, 흰색 등 다양한 색상 옵션이 있습니다. 색상은 미관, 브랜딩 요구 사항 또는 특정 용도에 따라 선택할 수 있습니다. 또한, 투명 솔더 마스크는 기본 형상의 가시성이 필요한 용도에 투명성을 제공합니다.

솔더 마스크 적용 방법

PCB 표면에 솔더 마스크를 도포하는 방법은 여러 가지가 있습니다. 가장 많이 사용되는 방법으로는 스크린 인쇄, 액상 포토이미징 솔더 마스크(LPI), 그리고 건식 필름 솔더 마스크가 있습니다. 각 방법은 장점이 있으며, 생산량, 설계 복잡성, 비용 등의 요소를 고려하여 선택됩니다.

솔더 마스크 테스트 및 검사

솔더 마스크의 품질과 신뢰성을 보장하기 위해 다양한 시험 및 검사 방법이 사용됩니다. 이러한 방법 중 하나는 앞서 언급했듯이 솔더 마스크 두께 측정입니다. 그 외에도 솔더 마스크 접착력 시험, 내화학성 시험, 열 사이클링, 그리고 다양한 조건에서 마스크의 효과를 확인하기 위한 전기적 시험 등이 있습니다.

솔더 마스크 기술의 발전

솔더 마스크 기술은 고밀도 PCB, 소형화, 그리고 기능 향상에 대한 수요 증가에 따라 지속적으로 발전하고 있습니다. 제조업체들은 향상된 내열성, 다양한 기판 소재와의 접착력 향상, 향상된 전기 절연 특성, 그리고 첨단 패키징 기술과 같은 최신 조립 기술과의 호환성을 제공하는 첨단 솔더 마스크 소재를 개발하고 있습니다.

환경 고려 사항

최근 몇 년 동안 PCB 제조 업계에서는 환경적 지속가능성에 대한 관심이 높아지고 있습니다. 많은 기업들이 RoHS(유해물질 사용 제한) 및 REACH(화학물질 등록, 평가, 허가 및 제한) 규정을 준수하는 친환경 솔더 마스크 소재를 채택하여 유해 물질 사용을 줄이고 환경에 미치는 영향을 최소화하고 있습니다.
