4가지 고급 PCB 패널화 방법으로 생산 효율성을 극대화하세요

오늘날 빠르게 변화하는 전자 제조 산업에서 생산 효율 향상은 매우 중요한 과제입니다. PCB 제조 공정에서 패널화는 생산 효율을 크게 향상시키고 제품 품질을 향상시킬 수 있는 널리 채택된 전략입니다. 생산 효율 향상을 더욱 촉진하기 위해 첨단 패널화 기법 도입이 최근 트렌드로 자리 잡았습니다.

이 글에서는 생산 효율을 향상시킬 뿐만 아니라 오류와 결함을 줄여 전반적인 제품 품질을 향상시키는 네 가지 고급 PCB 패널화 방법을 살펴보겠습니다. 먼저, 패널화가 무엇이고 PCB 생산에 왜 중요한지 설명합니다. 패널화는 여러 개의 PCB 기판을 하나의 큰 패널에 그룹화하는 제조 기술입니다. 여러 개의 기판을 하나의 패널에 배치하여 제조함으로써 일괄 생산 및 중앙 집중식 관리를 달성하여 생산 효율을 크게 향상시킬 수 있습니다. 패널화의 주요 목적은 조립 라인에서 PCB 기판의 원활한 이동을 용이하게 하는 것입니다. 패널에 배치된 각 기판은 동일하거나 다른 디자인을 가질 수 있습니다. 생산이 완료되면 패널을 개별 PCB 기판으로 쉽게 분리할 수 있습니다. 패널화의 장점 중 하나는 소형 또는 불규칙한 모양의 PCB 기판 생산을 최적화할 수 있다는 것입니다. 가로 세로 50mm 미만의 PCB 기판에는 패널화가 적극 권장됩니다. 여러 개의 PCB 기판을 하나의 패널에 그룹화함으로써 제조업체는 조립 공정을 간소화하고 생산 시간을 단축하며 비용을 절감할 수 있습니다. 또한, 패널화는 다음과 같은 이점을 제공합니다.

향상된 효율성: 패널화를 통해 제조 공정 중에 여러 PCB 보드를 동시에 처리할 수 있으므로 대기 시간이 줄어들고 전반적인 효율성이 향상됩니다.

조립 및 테스트 간소화: 여러 개의 PCB 보드를 단일 패널에 배치함으로써 조립 및 테스트 프로세스가 간소화됩니다. 조립 담당자는 패널을 쉽게 조작하여 납땜 및 테스트 작업을 더욱 효율적으로 수행할 수 있습니다.

오류 및 손상 감소: 패널화를 통해 각 PCB 보드를 개별적으로 취급해야 할 가능성이 줄어들어 취급 과정에서 발생할 수 있는 인적 오류나 손상 위험이 낮아집니다.

PCB 패널화 개념을 이해하는 것은 이 제조 기술을 통해 생산 공정을 최적화하는 데 매우 중요합니다. PCB 패널화는 설계자, 제조업체, 그리고 조립 담당자에게 더욱 효율적이고 안정적인 PCB 제조 솔루션을 제공합니다. 다음으로, V-스코어링, 탭 라우팅, 브레이크어웨이 레일, 그리고 제어된 레이어 분리의 네 가지 고급 패널화 방법을 살펴보겠습니다. 각 방법의 작동 원리, 응용 분야 및 장점을 자세히 살펴보겠습니다. 이러한 방법의 특징과 적용 범위를 이해함으로써 프로젝트 요구 사항에 가장 적합한 패널화 방법을 선택할 수 있을 것입니다.

PCB 패널화 방법: V-스코어링

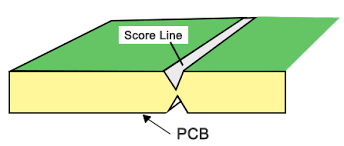

V-스코링은 패널에 V자 모양의 홈을 파서 개별 회로 기판을 분리하는, 일반적으로 사용되는 패널화 방식입니다. 이 방식은 규칙적인 모양의 패널에 적합합니다. V-스코링의 주요 장점은 높은 효율성과 낮은 비용입니다. 회로 기판을 빠르고 정확하게 분리할 수 있으며 구현이 간단합니다. 그러나 V-스코링은 불규칙한 모양이나 복잡한 절단면을 가진 패널에는 적합하지 않습니다. 또한, 회로 기판의 부품이 가장자리에 걸려 있는 경우 분리 과정에서 손상될 수 있으므로 적합하지 않습니다.

PCB 패널화 방법: 탭 라우팅

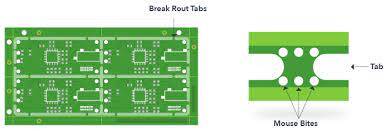

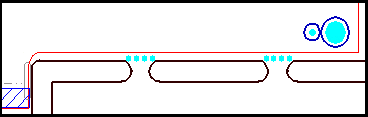

탭 라우팅은 불규칙한 모양의 PCB에 적합한 유연한 패널화 방식입니다. 각 회로 기판의 가장자리를 따라 "탭"이라고 하는 작은 연결 탭을 만들어 서로 고정하는 방식입니다. 이 탭은 절단이나 드릴링을 통해 제작할 수 있으며, 조립 및 테스트 중에 임시 지지 역할을 합니다. 탭 라우팅의 장점은 불규칙한 모양이나 기판 가장자리를 넘어 확장되는 부품도 수용할 수 있다는 것입니다. 또한, 조립 및 테스트 후 쉽게 절단하거나 파손할 수 있도록 탭의 설계는 견고해야 합니다. 일반적으로 탭에는 개별 회로 기판을 분리하고 기판 가장자리를 따라 응력을 고르게 분산하며 손상이나 변형 위험을 줄이기 위한 추가 구멍이나 천공이 있습니다.

PCB 패널화 방법: 분리형 레일

분리형 레일은 패널 가장자리에 얇은 스트립을 추가하여 추가적인 지지력을 제공하는 패널화 방식입니다. 이러한 분리형 레일은 일반적으로 5~8mm의 폭을 가지며, 제조 과정에서 패널의 안정성을 높여줍니다. 회로 기판 조립 및 테스트가 완료되면 분리형 레일을 쉽게 분리하여 각 회로 기판을 분리할 수 있습니다. 이 방식의 장점은 분리형 레일을 추가하고 분리하는 과정이 간단하면서도 회로 기판의 가장자리를 매끄럽고 거칠지 않게 유지할 수 있다는 것입니다.

PCB 패널화 방법: 제어된 층 분리

제어층 분리(Controlled Layer Separation)는 특정 시나리오에 적합한 패널화 방식입니다. 패널의 특정 층 구조를 활용하여 제어층을 분리함으로써 회로 기판을 분리합니다. 이 방식은 제어층을 사용하여 분리 지점을 만드는 복잡한 다층 PCB에 사용됩니다. 제어층 분리의 장점은 생산 효율을 향상시키고 분리 과정에서 손상 및 변형 위험을 줄이는 것입니다. 이 패널화 방식을 성공적으로 구현하려면 설계 과정에서 제어층의 위치 및 구현 세부 사항을 신중하게 고려해야 합니다. 이 네 가지 고급 패널화 방식을 이해하면 PCB 설계의 특성과 요구 사항에 따라 생산 효율과 제품 품질을 향상시키는 가장 적합한 방식을 선택할 수 있습니다. 각 방식은 고유한 장점과 적용 범위를 가지고 있으므로 설계 과정에서 적절한 패널화 방식을 신중하게 평가하고 선택하는 것이 중요합니다. 패널화 방식을 선택하기 전에 프로젝트의 특정 요구 사항을 철저히 이해해야 합니다. PCB의 크기, 형태, 부품 레이아웃, 생산량과 같은 요소를 고려하여 가장 적합한 패널화 방식을 결정하십시오. 다양한 패널화 방식이 생산 효율과 비용에 미치는 영향을 평가하십시오. 각 방식의 장비 및 공정 요건과 더불어 생산 효율 및 비용 절감의 잠재적 개선 가능성을 고려하십시오. 선택한 패널화 방식이 PCB의 품질과 신뢰성을 저해하지 않는지 확인하십시오. 특히 복잡한 형상, 민감한 부품 또는 고주파 신호를 처리할 때 각 방식이 회로 기판 및 부품에 미치는 영향을 평가하십시오. 제조업체 또는 PCB 조립 서비스 제공업체와 협력하여 권장 사항과 통찰력을 논의하십시오. 이들은 풍부한 경험과 전문 지식을 보유하고 있으며 프로젝트 요구 사항에 따라 맞춤형 조언을 제공할 수 있습니다. 패널화 방식을 선택할 때는 향후 확장성과 적응성을 고려하십시오. 생산량 증가 또는 제품 라인 개선이 예상되는 경우, 유연하고 조정 가능한 패널화 방식을 선택하는 것이 유리할 수 있습니다. 패널화 방식을 최종 결정하기 전에 실험과 검증을 수행하십시오. 선택한 방식이 예상 생산 결과 및 품질 기준을 충족하는지 확인하기 위해 테스트 및 평가용 샘플 보드를 제작하십시오. 업계의 패널화 기술 및 방식 개발 및 발전에 대한 최신 정보를 얻으십시오. 관련 세미나, 전시회 및 교육 과정에 참석하고 전문가들과 지식을 공유하여 패널화 관련 결정을 지속적으로 배우고 개선하십시오.

마지막으로, 생산 현장에서 고급 패널화 기법의 실제 적용 및 효과를 보여주는 성공 사례 연구를 공유하겠습니다. A사는 고성능 전자 소자 생산 전문 기업입니다. PCB 생산에 V-스코어링 패널화 기법을 활용하고 있습니다. 여러 개의 PCB 기판을 하나의 대형 패널에 결합함으로써 효율적인 생산 공정을 구축했습니다. V-스코어링 기법을 통해 다양한 크기와 모양의 PCB 기판을 성공적으로 분리하여 생산 라인의 혼잡을 줄이고 제조 오류를 최소화했습니다. 이러한 개선을 통해 제품을 적시에 공급하고 전반적인 생산 효율성을 향상시킬 수 있었습니다. B사는 전기차 충전기를 설계 및 제조하는 전문 기업입니다. 생산 효율 향상을 위해 탭 라우팅 패널화 기법을 도입했습니다. 탭 라우팅 기법을 통해 불규칙한 모양의 PCB 기판이나 가장자리에 돌출된 부품도 편리하게 처리할 수 있습니다. 적절한 강도의 탭을 설계함으로써 조립 및 테스트 과정에서 PCB 기판이 안전하게 고정될 수 있도록 하고, 조립 후 절단 및 분리가 용이하도록 했습니다. 이 패널화 방식은 유연성과 효율성을 제공하여 시장 수요에 신속하게 대응하고 고품질 충전기 제품을 제공할 수 있도록 지원합니다. C사는 통신 장비 전문 제조업체입니다. PCB 생산에 분리형 레일 패널화 방식을 채택했습니다. 패널 가장자리에 분리형 레일을 추가함으로써 생산 공정 중 진동과 변형을 더욱 효과적으로 제어할 수 있습니다. 회로 기판 조립 및 테스트가 완료되면 분리형 레일을 쉽게 분리하여 깨끗하고 매끄러운 가장자리를 확보할 수 있어 고품질 PCB 제품을 생산할 수 있습니다. 이 패널화 방식은 생산 효율성을 크게 향상시키고 제조 공정 중 손상이나 변형으로 인한 제품 품질 문제를 줄였습니다. D사는 항공우주 전자 제품 제조 전문 기업입니다. 신호 무결성에 대한 높은 요구 사항을 충족하기 위해 제어된 레이어 분리 패널화 방식을 채택했습니다. 제어된 레이어 분리를 설계에 통합함으로써 고속 신호와 저속 신호를 효과적으로 분리하여 누화와 전자기 간섭을 줄일 수 있습니다. 이러한 기술적 개선은 간섭에 대한 내성을 강화하고 신호 품질을 향상시켜 성능 저하 또는 고장 위험을 최소화합니다. D사는 이 패널화 방식을 성공적으로 구현하여 항공우주 전자 제품의 생산 효율성과 신뢰성을 향상시켰습니다. 본 사례 연구는 이러한 방식을 통해 생산 효율성 향상, 오류 감소, 그리고 제품 품질 향상에 대한 실제 결과를 강조합니다.고급 패널화 방식 도입의 이점을 더욱 자세히 설명합니다. 이 글을 읽으면 고급 패널화 방식을 활용하여 PCB 생산 효율을 극대화하는 방법을 배우게 될 것입니다. 실제 생산에 이러한 방식을 적용하여 효율성 증대 및 제품 품질 향상이라는 상당한 이점을 누리시기 바랍니다. 고급 패널화 방식을 더 자세히 살펴보고 PCB 제조의 새로운 장을 열어가겠습니다.
