PCB(인쇄 회로 기판) 제조 공정에서 솔더 마스크 오프닝은 안정적인 보호 및 절연을 제공하는 동시에 납땜 공정의 정확성과 안정성을 보장하는 중요한 단계입니다. 하지만 최적의 솔더 마스크 오프닝 효과를 얻는 것은 쉽지 않습니다. 이 글에서는 PCB의 솔더 마스크 오프닝 효과를 극대화하여 제품 신뢰성과 성능을 향상시키는 데 도움이 되는 5가지 핵심 요소와 모범 사례를 소개합니다. 핵심 요소를 논의하기 전에 먼저 솔더 마스크 오프닝의 정의와 목적을 알아보겠습니다. 솔더 마스크 오프닝은 패드 영역에 솔더 마스크 재료를 도포하고 특정 영역을 제거하여 구현됩니다. 이를 통해 패드를 의도치 않은 납땜 및 단락으로부터 보호할 수 있습니다. 또한 솔더 마스크 오프닝은 패드와 다른 회로 부품 간의 전자파 간섭을 줄여 회로의 전반적인 신뢰성을 향상시킵니다. 다음으로 PCB에서 솔더 마스크 오프닝의 효과를 극대화하기 위한 5가지 핵심 요소와 모범 사례를 살펴보겠습니다.

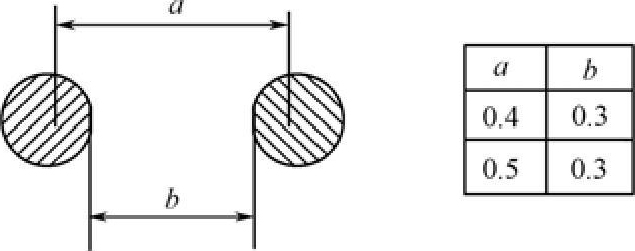

핵심 요소 1: 솔더 마스크 개구부의 정확한 설계
PCB 제조 공정에서 솔더 마스크 개구부의 정확한 설계는 패드에 최적의 솔더 마스크 피복률을 확보하는 데 중요한 요소입니다. 정밀한 설계는 솔더 마스크 재료가 패드를 적절하게 덮는 동시에 다른 회로 부품 및 트레이스와의 충돌을 방지합니다. 솔더 마스크 개구부의 정확한 설계를 위해 다음 사항들을 자세히 살펴보겠습니다.솔더 패드 치수 및 모양:
먼저, 특정 PCB 설계 요건 및 적용 분야에 따라 솔더 패드의 크기와 형태를 결정하십시오. 이러한 매개변수는 솔더 패드의 기능, 전류 용량, 그리고 다른 부품과의 간격 요건을 고려해야 합니다. 솔더 패드 크기와 형태를 합리적으로 설계하면 후속 솔더 마스크 개구부 설계 시 정확한 기준을 제공할 수 있습니다.
솔더 마스크 소재의 에지 확장:
솔더 패드를 완벽하게 보호하려면 솔더 마스크 소재의 가장자리가 솔더 패드 경계를 넘어 적절히 확장되어야 합니다. 솔더 마스크 소재의 확장 길이는 솔더 패드 직경의 절반으로 설정하는 것이 좋습니다. 이렇게 하면 솔더 패드 주변을 충분히 보호하여 납땜 공정 중 의도치 않은 단락을 방지할 수 있습니다.다른 구성 요소와의 간격:
솔더 마스크 개구부를 설계할 때는 저항, 커패시터, 칩 등 다른 부품과의 간격을 고려하는 것이 중요합니다. 이는 솔더 마스크 소재와 다른 부품 간의 충돌을 방지하고 솔더 마스크 개구부 공정 중 솔더 패드의 품질과 연결성에 영향을 미치지 않도록 하기 위함입니다. 부품 간 간격을 적절히 계획하여 솔더 마스크 개구부 영역과 다른 부품 사이에 충분한 공간을 확보하는 것이 중요합니다.라우팅 및 신호 무결성:
솔더 마스크 개구부를 설계할 때는 배선 영역이 신호 전송 및 회로 기능에 부정적인 영향을 미치지 않도록 고려해야 합니다. 특히 고주파 또는 민감한 신호 패드의 경우, 우수한 신호 무결성을 유지하는 것이 매우 중요합니다. 솔더 마스크 개구부를 설계할 때는 신호 누화 및 손실을 최소화하기 위해 솔더 마스크 재료가 신호 트레이스 또는 고주파 부품에 너무 가까이 위치하지 않도록 주의해야 합니다.PCB 설계 도구의 적용:
정밀한 솔더 마스크 개구부 설계를 위해서는 전문 PCB 설계 도구의 사용이 필수적입니다. 이러한 도구는 솔더 패드의 치수, 모양 및 솔더 마스크 개구부 영역을 정확하게 정의할 수 있는 풍부한 기능과 옵션을 제공합니다. 이러한 도구를 활용함으로써 설계자는 설계의 일관성과 정확성을 확보하여 솔더 마스크 개구부의 효과와 품질을 향상시킬 수 있습니다. 솔더 마스크 개구부의 정확한 설계는 최적의 솔더 마스크 개구부 효과를 얻는 핵심 요소 중 하나입니다. 설계 과정에서는 패드 크기 및 모양, 솔더 마스크 소재의 가장자리 확장, 다른 부품과의 간격, 배선, 신호 무결성, 그리고 전문 PCB 설계 도구 사용 등의 요소를 고려해야 합니다. 이러한 요소들을 종합적으로 고려함으로써 설계자는 솔더 마스크 개구부 영역의 정확성과 일관성을 확보하여 최상의 솔더 마스크 개구부 효과를 얻을 수 있습니다. 이는 PCB의 신뢰성, 성능 및 생산 효율을 향상시키는 데 도움이 됩니다.핵심 요소 2: 적합한 솔더 마스크 재료 선택
적절한 솔더 마스크 소재를 선택하는 것은 최적의 솔더 마스크 오프닝 효과를 보장하는 핵심 요소 중 하나입니다. 다양한 솔더 마스크 소재는 특성과 적용 범위가 다르므로, 특정 적용 요건에 따라 적절한 소재를 선택해야 합니다.폴리이미드(PI) 솔더 마스크 소재:
폴리이미드는 우수한 고온 내성과 전기 절연성을 가진 널리 사용되는 솔더 마스크 소재입니다. 뛰어난 내화학성과 기계적 강도 덕분에 PI 솔더 마스크 소재는 항공우주 및 군사 분야의 PCB와 같이 고신뢰성 응용 분야에 일반적으로 사용됩니다. 또한, PI 솔더 마스크 소재는 낮은 수분 흡수율과 뛰어난 치수 안정성을 자랑하여 복잡한 환경 조건에서도 안정적인 솔더 마스크 보호 기능을 제공합니다.감광성 솔더 마스크(PSR) 소재:
감광성 솔더 마스크 소재는 신속한 생산 및 고밀도 PCB에 적합한 선택입니다. PSR 소재는 자외선(UV) 노출 시 경화되며 우수한 접착력과 내열성을 보입니다. 또한, 더 얇은 솔더 마스크 층을 형성하여 패드 크기를 줄이고 패드 밀도를 높이는 데 도움이 됩니다. 또한, PSR 소재는 잔류물이 적고 화학적 안정성이 높아 다양한 응용 분야에 적합합니다.열경화성 솔더 마스크(TSM) 소재:
열경화성 솔더 마스크 소재는 뛰어난 고온 내성과 화학적 안정성을 제공하여 솔더 마스크 응용 분야에 널리 사용됩니다. TSM 소재는 고온에서 경화되어 단단하고 내마모성이 뛰어난 솔더 마스크 층을 형성합니다. 높은 박리 강도와 기계적 무결성을 갖추고 있어 솔더 패드를 외부 환경 및 물리적 손상으로부터 효과적으로 보호합니다. TSM 소재는 일반적으로 산업용 전자 및 통신 장비에 사용되며, 안정적인 솔더 패드 보호 및 내구성을 제공합니다. 적합한 솔더 마스크 소재를 선택할 때는 비용, 생산 공정, 환경 요건 등 다양한 요소를 고려해야 합니다. 소재마다 가격 및 가공 요건이 다를 수 있으므로 최적의 선택을 위해서는 다양한 요소를 고려해야 합니다. 또한, 전반적인 성능과 신뢰성을 보장하기 위해 솔더 마스크 소재와 다른 PCB 부품 간의 호환성도 고려해야 합니다. 적절한 솔더 마스크 소재를 선택하는 것은 솔더 마스크 개구부의 효율성을 보장하는 핵심 요소 중 하나입니다. 최적의 솔더 마스크 효과와 신뢰성을 보장하기 위해서는 비용, 성능, 생산 요건을 고려하면서 응용 분야 및 특정 요건에 따라 다양한 소재 옵션을 평가하는 것이 필수적입니다.핵심 요소 3: 솔더 패드에 대한 적절한 표면 처리 수행
솔더 패드 표면 처리는 솔더 마스크 개구부의 효율성을 보장하는 핵심 요소 중 하나입니다. 솔더 마스크 재료의 접착력과 안정성에 직접적인 영향을 미쳐 솔더 패드의 전반적인 품질과 신뢰성에 영향을 미칩니다. 솔더 패드에 적합한 표면 처리 방법을 선택할 때는 솔더 패드 재료, 공정 요건, 비용 효율성 등의 요소를 고려해야 합니다. 다음은 몇 가지 일반적인 솔더 패드 표면 처리 방법에 대한 자세한 설명입니다.솔더 마스크 재료 선택
솔더 패드 표면 처리를 수행하기 전에 적절한 솔더 마스크 재료를 선택해야 합니다. 일반적인 솔더 마스크 재료로는 폴리이미드(PI), 감광성 솔더 레지스트(PSR), 열경화성 솔더 레지스트(TSR)가 있습니다. 각 재료는 고유한 특성과 적합한 용도를 가지고 있습니다. 예를 들어, 폴리이미드는 우수한 고온 저항성을 나타내며 고온 환경의 납땜 작업에 적합합니다. 감광성 솔더 마스크 재료는 고정밀 패턴을 요구하는 솔더 마스크 개구부에 적합합니다. 반면, 열경화성 솔더 마스크 재료는 더 높은 기계적 강도와 내화학성을 제공합니다. 특정 요구 사항에 따라 적절한 솔더 마스크 재료를 선택하는 것은 솔더 패드 표면 처리를 성공적으로 수행하는 첫 번째 단계입니다.표면 처리 방법

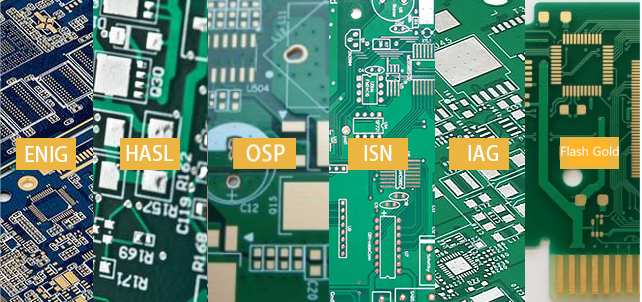

HASL(Hot Air Solder Leveling) 은 솔더 패드의 일반적인 표면 처리 방법입니다. 용융된 솔더에 패드를 담근 후 기류를 이용하여 과도한 솔더를 불어내 평평한 솔더 패드 표면을 만듭니다. HASL은 대량 생산에 적합한 비용 효율적인 방법입니다. 하지만 솔더가 솔더 패드에 금속 코팅층을 남기기 때문에 패드의 크기와 간격에 영향을 미칠 수 있습니다. ENIG(Electroless Nickel Immersion Gold) 는 솔더 패드에 널리 사용되는 고성능 표면 처리 방법입니다. 솔더 패드 표면에 화학적 니켈 층을 증착한 후, 그 위에 금 층을 증착하는 방식입니다. 이 표면 처리 방법은 뛰어난 평탄도, 내식성, 신뢰성을 제공하여 높은 납땜 공정 요구 사항이 있는 응용 분야에 적합합니다. 하지만 ENIG는 비용이 많이 들기 때문에 소량 생산 및 중규모 생산과 고급 응용 분야에 더 적합합니다. OSP(Organic Solderability Preservative)는 솔더 패드의 환경 친화적인 표면 처리 방법입니다. OSP는 솔더 패드 표면에 유기 보호막을 형성하여 산화 및 부식으로부터 보호하는 방식입니다. OSP 공법은 저렴한 비용과 안정적인 납땜 성능 등의 장점을 제공하여 소량 생산 및 일회용 제품에 적합합니다. 그러나 OSP 처리된 솔더 패드는 기계적 긁힘과 화학적 부식에 취약하여 공정 중 주의 깊은 취급과 보호가 필요합니다.
표면 처리 제어
솔더 패드 표면 처리에 어떤 방법을 선택하든, 표면 처리 공정의 매개변수와 조건을 제어하는 것은 일관성과 안정성을 보장하는 데 매우 중요합니다. 예를 들어, HASL 공정의 경우, 솔더의 균일한 분포와 완벽한 블로우오프를 위해 솔더 온도와 공기 흐름 속도를 제어해야 합니다. ENIG 공정의 경우, 무전해 니켈 및 금 코팅의 두께와 균일성을 제어하는 것이 중요합니다. OSP 공정의 경우, 보호막의 두께와 품질을 제어하는 것이 필수적입니다. 엄격한 공정 관리 및 품질 검사 시스템을 구축함으로써 솔더 패드 표면 처리의 안정성과 신뢰성을 보장할 수 있습니다.핵심 요소 4: 정밀한 솔더 마스크 개방 공정 제어
솔더 마스크 오프닝 공정의 정밀한 제어는 패드의 솔더 마스크 오프닝 품질과 일관성을 보장하는 데 필수적인 요소입니다. 이 단계에는 솔더 마스크 재료 도포의 균일성, 마스크 제거의 정확성, 패드의 열처리 매개변수 등 다양한 측면의 제어 및 조정이 포함됩니다. 첫째, 균일한 코팅은 핵심 요소 중 하나입니다. 솔더 마스크 재료는 솔더 패드의 크기와 모양에 맞춰 고르고 매끄럽게 도포되어야 합니다. 코팅이 불균일하거나 결함이 발생하면 솔더 마스크 오프닝 영역에서 솔더 마스크가 불완전하거나 과도하게 도포되어 솔더 접합부의 품질에 영향을 미칠 수 있습니다. 따라서 코팅 공정 최적화, 적절한 코팅 장비 선택, 코팅 매개변수 조정을 통해 솔더 마스크 재료의 균일한 도포를 보장하는 것이 중요합니다. 또한, 박리 정확도 또한 중요한 요소입니다. 솔더 마스크 재료를 도포한 후에는 오프닝 영역을 생성하기 위해 박리가 필요합니다. 박리 정확도는 솔더 패드의 노출 영역과 경계의 선명도에 직접적인 영향을 미칩니다. 박리 영역이 너무 크거나 작으면 솔더링 불량을 초래할 수 있으며, 이는 솔더링에 영향을 미칠 수 있습니다. 따라서 박리 공정 중 일관된 박리 결과를 얻으려면 박리 도구의 정확성과 안정성을 보장하고 올바른 박리 공정 매개변수를 따라야 합니다. 또한, 솔더 패드의 열처리 매개변수도 정밀하게 제어해야 합니다. 열처리는 솔더 패드의 예열 및 경화 공정을 포함합니다. 예열 온도와 시간 제어는 솔더 마스크 재료의 접착력과 안정성에 직접적인 영향을 미치며, 경화 온도와 시간 제어는 솔더 마스크 재료의 경화도와 내열성에 영향을 미칩니다. 따라서 열처리 공정에서는 솔더 마스크 재료의 특성과 제조 요구 사항에 따라 적절한 온도 및 시간 매개변수를 정확하게 설정하고 열처리 공정의 안정성과 일관성을 보장해야 합니다. 솔더 마스크 개구 공정을 정밀하게 제어하려면 제조 공정에 첨단 장비와 공정 모니터링 기술이 필요합니다. 자동화된 코팅 장비와 스트리핑 도구는 더 높은 정확성과 일관성을 제공할 수 있습니다. 또한, 실시간 모니터링 및 피드백 시스템을 사용하면 공정 매개변수를 신속하게 감지하고 조정하여 각 패드의 솔더 마스크 개구 품질이 요구 사항을 충족하는지 확인할 수 있습니다. 결론적으로, 솔더 마스크 오프닝 공정의 정밀한 제어는 최적의 솔더 마스크 효율을 달성하는 핵심 요소 중 하나입니다. 코팅 균일도를 최적화하고, 스트리핑 정확도를 제어하며, 열 처리 매개변수를 정확하게 설정함으로써 솔더 마스크 오프닝의 품질, 안정성 및 일관성을 보장할 수 있습니다.이를 통해 PCB 제조 중 납땜 공정의 신뢰성과 성능이 향상되어 전반적인 제품 품질이 향상됩니다.핵심 요소 5: 품질 검사 및 관리

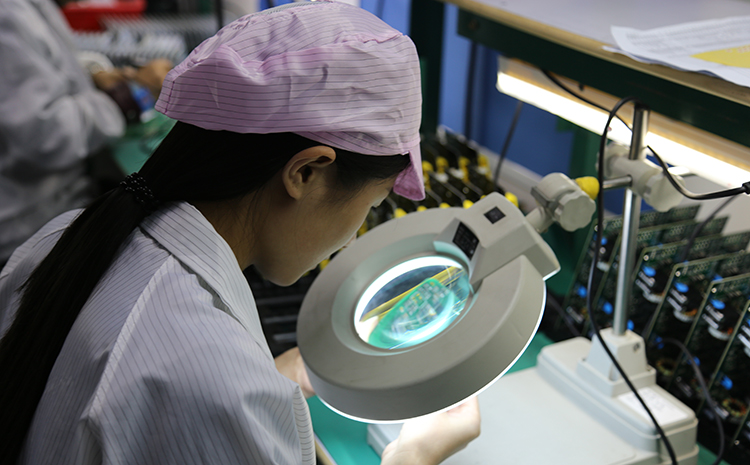

품질 검사 및 관리는 PCB 솔더 마스크 오프닝의 효율성을 극대화하는 데 중요한 역할을 합니다. 솔더 마스크 오프닝에 대한 엄격한 검사 및 관리를 통해 제품 품질의 안정성과 일관성을 보장할 수 있습니다. 다음은 품질 검사 및 관리에 일반적으로 사용되는 몇 가지 방법이며, 자세히 설명합니다. 육안 검사: 육안 검사는 가장 일반적이고 간단한 검사 방법 중 하나입니다. 패드의 솔더 마스크 오프닝 적용 범위를 시각적으로 관찰하여 결함, 박리 또는 불완전한 적용 영역을 확인합니다. 작업자는 더 자세한 검사를 위해 돋보기나 현미경을 사용할 수 있습니다. 이 방법은 눈에 띄는 문제를 빠르게 감지할 수 있지만 작은 결함을 감지하지 못할 수도 있습니다.
X선 검사: X선 검사는 솔더 마스크 개구부에 대한 더욱 상세하고 정확한 정보를 제공할 수 있습니다. X선 장비를 사용하여 솔더 마스크 개구부의 적층 상태, 코팅 두께, 박리 상태를 관찰할 수 있습니다. 이 비파괴 검사 방법은 미세한 결함과 불일치를 감지하고 분석 및 평가를 위한 고해상도 이미지를 제공합니다. 박리 강도 시험: 박리 강도 시험은 솔더 마스크 개구부의 품질을 평가하는 핵심 지표 중 하나입니다. 이 시험 방법은 솔더 마스크 재료와 패드 사이의 접착 강도를 측정하기 위해 힘을 가합니다. 전용 시험 장비를 사용하여 패드에 점진적으로 힘을 가하고, 솔더 마스크 재료를 박리하는 데 필요한 힘의 크기를 기록합니다. 박리 강도가 높을수록 솔더 마스크 재료와 패드 사이의 접착력이 양호하여 안정적인 품질을 보장합니다. 이러한 특정 검사 방법 외에도 솔더 마스크 개구부의 일관성과 안정성을 보장하기 위한 포괄적인 품질 관리 시스템을 구축해야 합니다. 여기에는 명확한 공정 사양 및 표준 개발, 운영 일관성 보장을 위한 인력 교육, 추적 가능한 기록 및 문서화 시스템 구축이 포함됩니다. 품질 관리 과정에서는 생산 공정의 주요 지표와 추세를 모니터링하며, 데이터를 적시에 수집하고 분석하는 것이 필수적입니다. 통계 분석 및 데이터 마이닝 기법을 통해 잠재적인 문제점과 개선 기회를 파악하고, 이에 따른 시정 조치를 취할 수 있습니다. 또한, 공급업체 및 파트너와 긴밀한 소통과 협력을 유지하는 것 또한 품질 관리의 중요한 측면입니다. 탄탄한 협력 관계를 구축하면 공급망의 모든 단계에서 품질 기준과 요구사항을 충족하여 제품의 일관성과 신뢰성을 확보할 수 있습니다. PCB 패드의 솔더 마스크 오프닝 효과를 극대화하는 것은 회로 기판의 신뢰성 확보에 중요한 요소입니다. 솔더 마스크 오프닝을 위한 정밀한 영역 설계, 적합한 솔더 마스크 재료 선택, 패드 표면 처리, 정밀한 공정 관리, 그리고 엄격한 품질 검사 및 관리를 통해 솔더 마스크 오프닝의 품질과 안정성을 보장할 수 있습니다. PCB 제조 공정에서 이러한 핵심 요소와 모범 사례를 고려하면 제품 성능, 신뢰성 및 생산 효율성을 향상시켜 다양한 애플리케이션 요구 사항을 충족할 수 있습니다.
