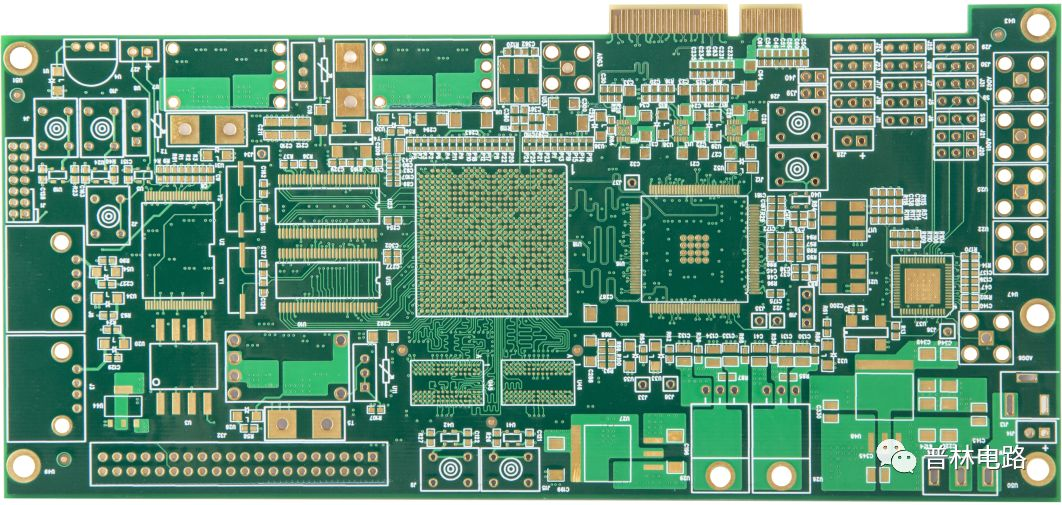

일반적으로 다층(4~46층) 고정밀 PCB 프로토타입에 사용되는 HASL 보드는 대규모 통신, 컴퓨팅, 의료 장비 및 항공우주 분야에 적용됩니다. 수많은 금도금 전도성 접점으로 구성된 커넥팅 핑거는 금의 높은 산화 저항성과 전도성 덕분에 메모리 모듈과 소켓 간의 신호 전송을 보장합니다.
표면 실장 기술, 특히 0603 및 소형 0402 부품에서 패드 평탄도는 솔더 페이스트 인쇄 품질에 매우 중요하며, 이는 리플로우 솔더링 결과에 큰 영향을 미칩니다. 따라서 고밀도 및 초소형 SMT 공정에서 전체 기판 금도금이 일반적으로 사용됩니다. 금도금 기판은 납-주석 합금 기판보다 보관 수명이 훨씬 길어 선호되는 선택입니다. 특히, 시제품 단계에서는 금도금 기판과 납-주석 합금 기판의 비용 차이가 거의 없습니다. 그러나 트레이스 폭과 간격이 2.5밀로 좁아짐에 따라 금 휘스커 쇼트(Gold Whisker Short)가 문제가 됩니다. 또한, 신호 주파수가 높을수록 스킨 효과(고주파 전류가 도체 표면 근처로 흐르는 경향이 있음)가 다층 코팅의 신호 무결성에 더 큰 영향을 미칩니다.

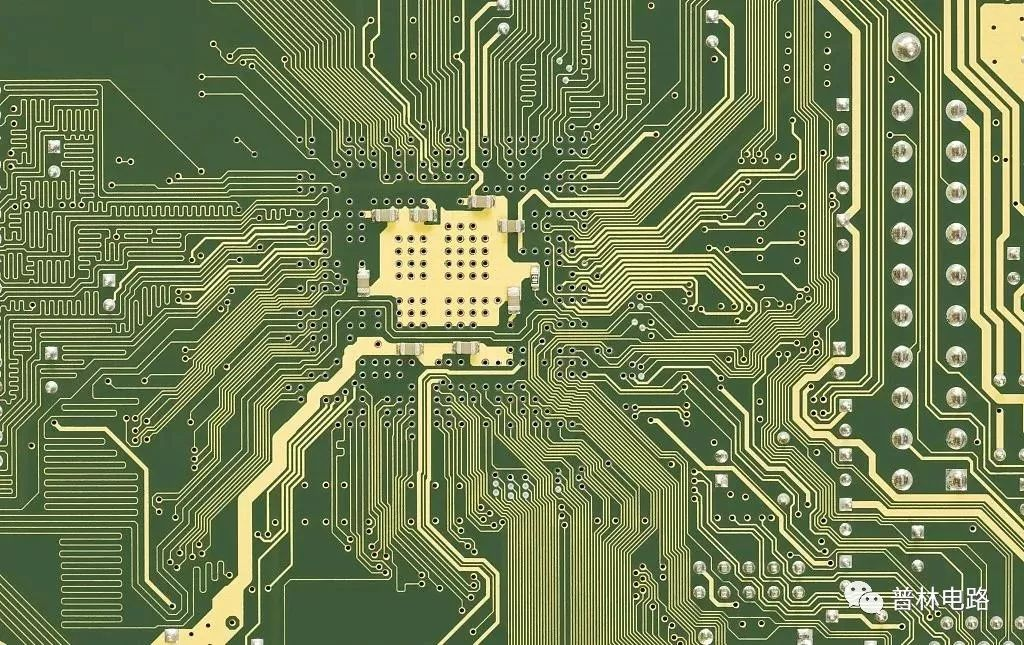

금 도금의 이러한 문제를 해결하기 위해 ENIG 기판은 다음과 같은 특징을 보입니다. 1. ENIG는 전기 도금된 금보다 더욱 선명한 노란색을 띠어 고객에게 매력적입니다. 2. ENIG는 결정 구조 덕분에 납땜이 용이하여 납땜 불량 및 고객 불만을 줄여줍니다. 3. ENIG를 사용하면 신호가 표피 효과의 영향을 받지 않고 구리층을 통과합니다. 4. 마이크로 쇼트를 유발할 수 있는 금 휘스커를 제거합니다. 5. 선택적 도금으로 솔더 마스크와 구리 사이의 접착력을 향상시킵니다. 6. 보상 조정 시 간격에 영향을 미치지 않습니다. 7. 전기 도금된 금보다 부드럽지만 접합 공정에서 응력 제어가 더 뛰어나 내마모성 골드 핑거에는 적합하지 않습니다. 8. ENIG 기판은 전기 도금된 금 기판과 유사한 평탄도와 저장 수명을 제공합니다.
