도금된 게이트웨이: 오늘날의 기술 환경에서 PCB 골드 핑거의 마법을 풀어줍니다

2023-08-08보고자: SprintPCB

오늘날 고도로 상호 연결된 디지털 환경에서는 원활한 작동을 위해 다양한 전자 장치 간의 효율적인 통신이 필수적입니다. 이러한 기술 발전의 핵심에는 골드 핑거(Gold Finger)라는 핵심 부품이 있습니다. 이 금도금 커넥터는 서로 다른 회로 기판 간의 통신을 원활하게 하고 컴퓨터 시스템 및 그 이상의 복잡한 작동을 가능하게 하는 데 중추적인 역할을 합니다. 골드 핑거는 인쇄 회로 기판(PCB) 가장자리에 위치한 특수 금도금 기둥입니다. 이 커넥터는 보조 PCB와 컴퓨터 또는 기타 디지털 장치의 메인 마더보드를 연결하는 다리 역할을 합니다. 이러한 중요성은 금의 고유한 특성, 특히 뛰어난 전도성에서 비롯되며, 안정적인 신호 전송을 보장하는 데 이상적인 소재입니다.

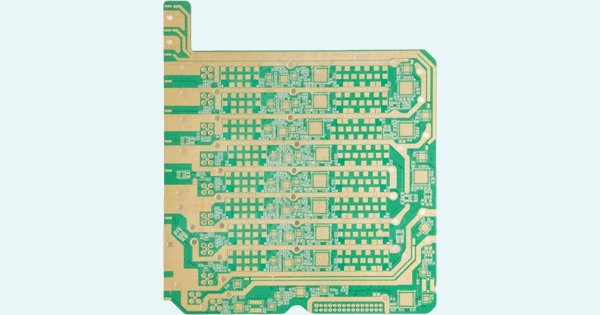

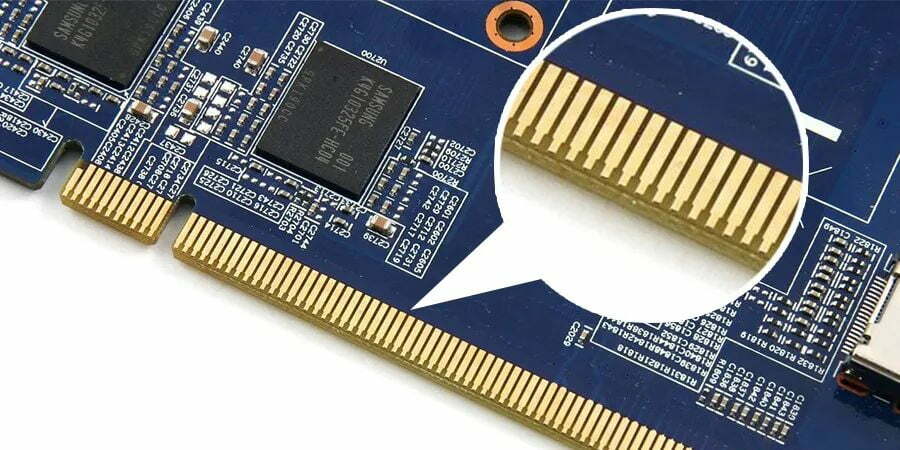

pcb-골드핑거스

PCB 골드 핑거용 금도금의 2가지 주요 유형

PCB 골드 핑거에 사용되는 금도금에는 두 가지 주요 유형이 있습니다.

무전해 니켈 침지 금도금(ENIG):

이 금도금 방식은 비용 효율성과 납땜성을 제공합니다. 하지만 얇고 부드러운 재질(일반적으로 2~5마이크론 두께)로 인해 회로 기판을 자주 삽입하고 제거하는 데 적합하지 않습니다.

전기 도금된 단단한 금:

이 유형의 금 도금은 더 두꺼운 층(일반적으로 두께 30마이크론)으로 견고성과 내구성을 제공하므로 PCB를 반복적으로 사용함에 따라 발생하는 마모와 손상을 견디는 데 이상적입니다.

골드 핑거의 역할

골드 핑거는 다양한 회로 기판 간의 신호 교환을 가능하게 하여 사용자 또는 자동화 시스템의 명령이 효과적으로 전달되도록 합니다. 예를 들어, 모바일 기기에서 명령이 실행되면 신호는 여러 회로 기판을 거쳐 목적지에 도달합니다. 이 복잡한 공정에는 오류 없는 신호 전송을 보장하기 위한 꼼꼼한 도금 단계가 포함됩니다. 엄격한 검사 및 테스트 절차를 통해 각 PCB에 있는 골드 핑거의 올바른 정렬과 기능을 검증합니다. 골드 핑거의 역할은 가전제품을 넘어 제조와 같은 산업 분야로 확장됩니다. 공장의 컴퓨터화된 기계는 이러한 커넥터를 사용하여 다양한 공정을 조율하고 효율성과 정밀도를 향상시킵니다. 예를 들어, 자동차 조립 라인이나 식품 포장 공장에서 골드 핑거가 장착된 회로 기판은 컴퓨터 제어 기계가 명령을 원활하게 실행할 수 있도록 합니다.

골드핑거는 다양한 방법으로 활용됩니다.

상호 연결 지점:

골드 핑거는 PCI, ISA, AGP 등의 슬롯을 통해 보조 PCB와 메인 마더보드 간의 통신을 원활하게 합니다. 이러한 커넥터는 주변 장치, 내장 카드, 그리고 컴퓨터 자체 간의 신호 흐름을 가능하게 합니다.

특수 어댑터:

골드 핑거는 그래픽 카드나 사운드 카드와 같은 성능 향상 부품을 개인용 컴퓨터에 통합할 수 있도록 합니다. 골드 핑거를 통해 연결된 이러한 카드는 향상된 기능을 제공하며, 시간이 지남에 따라 업그레이드할 수 있습니다.

외부 연결:

스피커, 스캐너, 모니터와 같은 주변 장치는 PCB 골드 핑거를 통해 마더보드에 연결되어 외부 장치가 컴퓨터와 상호 작용할 수 있도록 합니다. 골드 핑거는 다재다능하고 내구성이 뛰어나 잦은 사용에도 견딜 수 있어 현대 컴퓨팅의 초석이 되었습니다. 전략적 배치와 표준화된 설계 원칙은 적절한 기능과 호환성을 보장합니다. 이러한 커넥터에 금 도금을 사용하는 이유는 뛰어난 전기 전도성과 내부식성 때문입니다. 금의 강도와 내마모성은 니켈이나 코발트와 같은 금속과의 합금을 통해 더욱 강화됩니다.

PCB 골드 핑거에 대한 IPC 생산 표준

전자산업협회(IPC)는 일관된 품질과 성능을 보장하기 위해 PCB 골드 핑거 생산 표준을 제정했습니다. 특정 도금 두께 및 테스트 프로토콜과 같은 이러한 표준을 준수하면 안정적인 신호 전송과 견고한 연결이 보장됩니다. 전자산업협회(IPC)는 2002년에 PCB 골드 핑거 생산 표준을 제정했습니다. 이후 2012년 IPC-4556이 도입되어 표준이 개선되었고, 2015년에는 IPC A-600과 IPC-6010을 통해 추가 개정되었습니다. 이러한 표준은 PCB 생산 분야에서 널리 채택되었습니다. IPC 표준은 다음과 같은 주요 측면을 포함합니다.

화학적 구성:

PCB 접점의 구조적 무결성을 강화하기 위해 최적의 금 도금은 5~10% 범위의 코발트 구성을 포함해야 합니다.

두께:

골드 핑거의 금도금 두께는 2~50마이크로인치 범위 내에서 일정하게 유지되어야 합니다. 크기에 따른 표준 두께는 0.031인치, 0.062인치, 0.093인치, 0.125인치입니다. 일반적으로 프로토타입에는 얇은 두께가 사용되며, 자주 접촉하는 연결부에는 두꺼운 도금이 적합합니다.

시각적 검사:

골드 핑거는 확대경을 사용하여 세심한 시각적 검사를 거칩니다. 가장자리는 매끄럽고 흠이 없어야 하며, 과도한 도금이나 니켈이 없어야 합니다.

테이프 접착력 테스트:

IPC는 금도금과 접점의 접착 강도를 평가하기 위해 테이프 테스트를 권장합니다. 이 테스트는 접점 가장자리를 따라 테이프를 붙인 후 테이프를 제거하고 도금 잔여물이 있는지 검사하는 것입니다. 테이프에 금도금이 남아 있으면 도금과 접점 사이의 접착력이 부족함을 의미합니다. PCB 골드 핑거 도금의 전체 공정에는 수많은 추가 표준이 적용되므로, 철저한 이해를 위해서는 포괄적인 검토가 필요합니다. 기술 발전이 지속됨에 따라 공정을 개선하기 위해 새로운 테스트 표준이 정기적으로 도입되고 있습니다. 이러한 표준의 업데이트 및 개선 사항을 확인하기 위해 IPC에 정기적으로 문의하는 것이 좋습니다. 본질적으로 골드 핑거는 다양한 회로 기판 간의 원활한 통신을 촉진하여 현대 기술을 뒷받침하는 필수 구성 요소입니다. 골드 핑거의 영향은 개인용 컴퓨터에서 산업 자동화에 이르기까지 다양하며, 디지털 세계를 정의하는 정교한 프로세스를 가능하게 합니다.
