RF PCB와 기존 PCB: 차이점 및 응용 분야

2023-06-06보고자: SprintPCB

현대 전자 분야에서 인쇄 회로 기판(PCB)은 필수적인 핵심 부품입니다. 기술의 끊임없는 발전과 변화하는 애플리케이션 요구 사항으로 인해 무선 주파수 인쇄 회로 기판(RF PCB)을 포함한 다양한 특수 유형의 PCB가 등장했습니다. RF 회로는 통신, 레이더, 위성 시스템 및 기타 분야에서 중요한 역할을 하며, RF PCB는 여러 고주파 애플리케이션에서 선호되는 선택이 되었습니다. 이 블로그 게시물에서는 무선 주파수 PCB와 기존 인쇄 회로 기판의 차이점과 응용 분야를 비교하는 데 중점을 둘 것입니다. 기존 PCB와 RF PCB의 기본 개념과 구조를 소개하고, 재료 선택, 설계 요구 사항 및 제조 공정 측면에서 두 가지의 차이점을 살펴봅니다. 또한, 다양한 분야에서 기존 PCB와 RF PCB의 실제 사용 사례를 통해 각각의 장점과 적합성을 이해하는 데 도움을 드립니다. 전자 엔지니어, 학생 또는 전자 분야에 관심 있는 모든 분에게 이 글은 무선 주파수 PCB와 기존 인쇄 회로 기판에 대한 포괄적인 통찰력을 제공할 것입니다. 두 가지 PCB 유형을 심층적으로 비교하고 분석함으로써 프로젝트 요구 사항에 맞는 더 나은 선택을 하고 더욱 효율적이고 안정적인 전자 시스템 설계를 달성할 수 있을 것이라고 확신합니다. 이제 무선 주파수 인쇄 회로 기판(RFPCB)과 기존 PCB의 흥미로운 차이점과 응용 분야에 대해 자세히 알아보겠습니다!

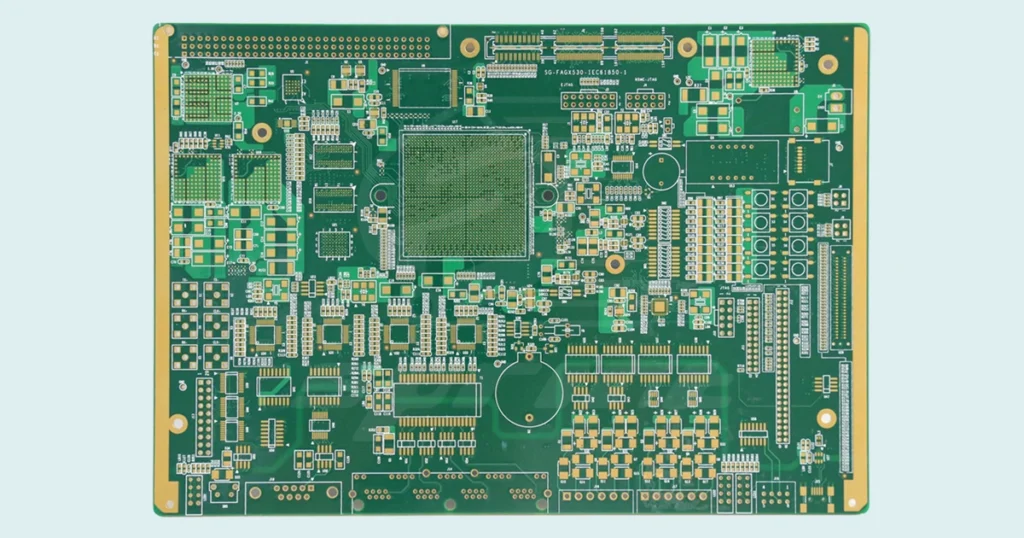

일반적인 인쇄 회로 기판(PCB)이란 무엇입니까?

기존의 인쇄 회로 기판(PCB)은 전자 부품을 지지하고 상호 연결하는 데 사용되는 기본적인 구성 요소입니다. 일반적으로 비전도성 소재(FR-4라고도 함)로 제작되는데, 유리 섬유 강화 에폭시 라미네이트로, 그 위에 한 층 또는 여러 층의 전도성 소재(일반적으로 구리)가 회로 경로를 형성합니다. PCB의 주요 기능은 집적 회로, 저항, 커패시터 등과 같은 전자 부품을 표면에 실장하고 구리 배선을 사용하여 상호 연결함으로써 기계적 지지 및 전기적 연결을 제공하는 것입니다. 이러한 설계는 회로의 복잡성을 줄이는 동시에 회로의 신뢰성과 안정성을 향상시킵니다. 기존 PCB는 다음과 같은 특성과 적용 분야를 가지고 있습니다. 구조: 기존 PCB는 구리 배선이 비아를 통해 상호 연결된 다층 평면 구조를 특징으로 합니다. 단면, 양면 또는 다층으로 구성될 수 있습니다. 응용 분야: 기존 PCB는 가전제품, 통신 장비, 산업용 제어 시스템, 컴퓨터 하드웨어 등 다양한 전자 장치 및 제품에 광범위하게 적용됩니다. 제조: 기존 PCB는 일반적으로 인쇄 및 에칭 공정을 통해 제조되는데, 이 공정에서는 전도성 패턴을 비전도성 기판에 인쇄하고 불필요한 구리 물질을 화학적으로 제거합니다. 특징: 기존 PCB는 간단하고 비용 효율적이며, 중간 주파수 범위의 일반적인 회로 설계 및 응용 분야에 적합합니다. 재료: 기존 PCB는 우수한 절연 특성과 기계적 강도를 제공하는 FR-4를 기판 재료로 주로 사용합니다. 기존 PCB는 광범위한 전자 장치 및 응용 분야에 적용 가능한 다재다능한 회로 기판입니다. 구조와 제조 공정이 비교적 간단하여 일반적인 회로 설계에 비용 효율적입니다.

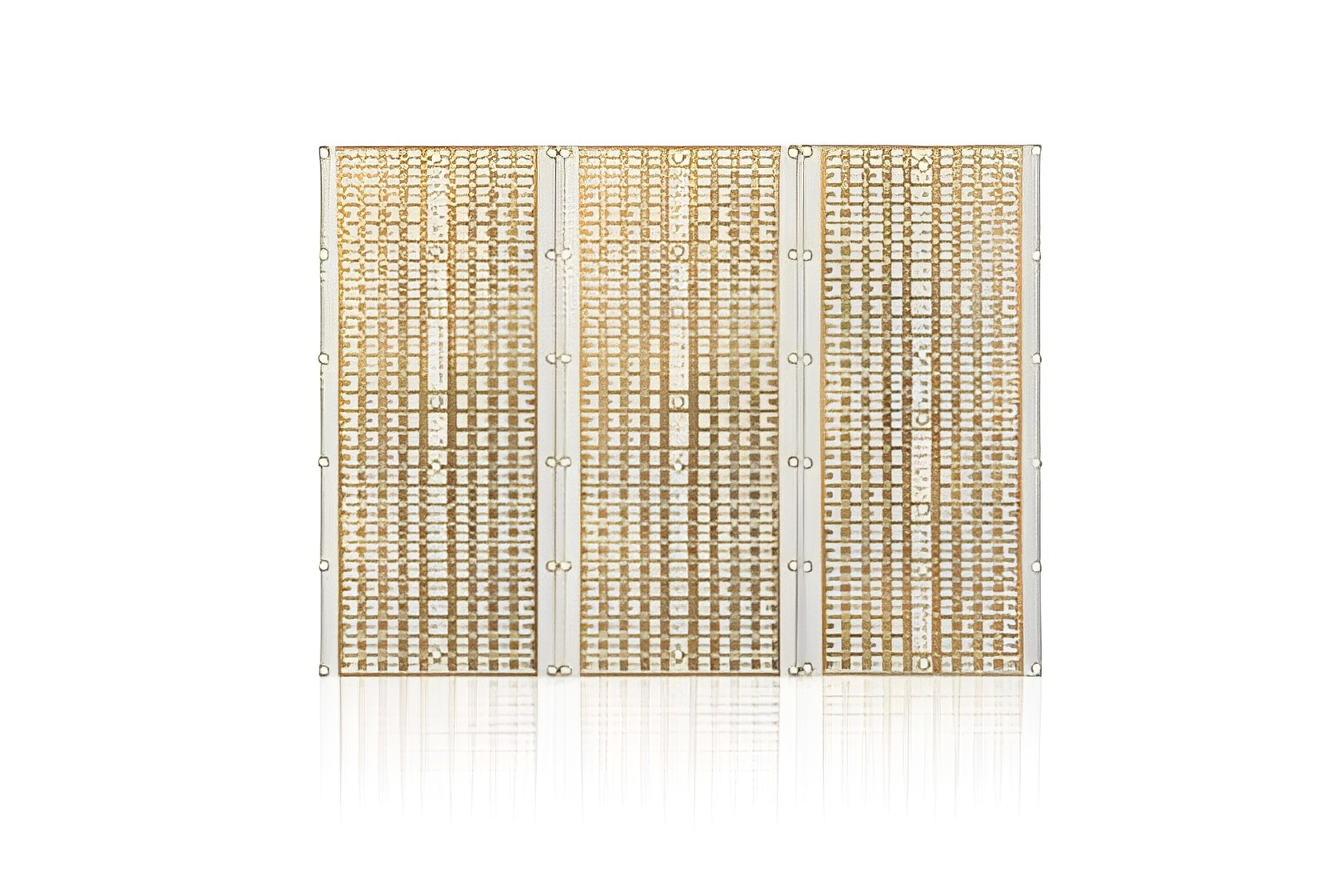

무선 주파수 인쇄 회로 기판(RF PCB)이란 무엇입니까?

무선 주파수 인쇄 회로 기판(RF PCB)은 고주파 및 무선 주파수 신호를 처리하도록 설계된 특수 인쇄 회로 기판입니다. 기존 인쇄 회로 기판(PCB)과 달리 RF PCB는 고주파 범위에서 효과적인 신호 전송을 가능하게 하는 고유한 특성과 설계 요건을 갖추고 있습니다. 첫째, RF PCB의 설계 목표는 저손실 및 고성능 RF 신호 전송을 달성하는 것입니다. 이를 위해 RF PCB는 임피던스 정합과 신호 무결성을 고려해야 합니다. 임피던스 정합은 신호 전송 중 신호 반사 및 손실을 최소화하는 데 매우 중요합니다. 신호 무결성은 전송 과정 전반에 걸쳐 간섭이나 감쇠 없이 신호 안정성과 정확성을 유지하는 것을 의미합니다. 둘째, RF PCB는 고주파 신호 요구 사항을 충족하기 위해 특수 소재와 적층 구조를 사용해야 합니다. RF PCB에 일반적으로 사용되는 소재로는 테플론, 로저스(Rogers)와 같은 PTFE(폴리테트라플루오로에틸렌) 기판이 있습니다. 이러한 소재는 유전 손실이 낮고 열 안정성이 높아 고주파 환경에서 탁월한 성능을 제공합니다. 또한, RF PCB는 정밀하고 세심한 레이아웃과 배선을 필요로 합니다. 고주파 신호는 신호 누화 및 전자기 복사를 방지하기 위해 회로 레이아웃 및 라우팅에 더욱 엄격한 요건을 요구합니다. 따라서 RF PCB는 신호 간섭 및 잡음을 최소화하기 위해 층 분할, 접지면, 차동 전송선과 같은 기술을 사용하는 경우가 많습니다. 무선 주파수 인쇄 회로 기판(RF PCB)은 무선 통신 기기(휴대폰 및 무선 라우터 등), 레이더 시스템, 위성 통신, 무선 주파수 스펙트럼 분석기 등 다양한 응용 분야에서 중요한 역할을 합니다. 이러한 응용 분야는 고주파 신호의 정밀한 전송과 신뢰성을 요구하며, RF PCB는 이러한 요구 사항을 충족하는 성능과 신뢰성을 제공합니다. 무선 주파수 인쇄 회로 기판은 고주파 및 무선 주파수 신호를 처리하도록 특별히 설계되었습니다. 임피던스 정합, 신호 무결성, 특수 소재, 정밀한 레이아웃 등의 요건을 충족하여 고주파 환경의 요구를 충족합니다. RF PCB는 무선 통신, 레이더 시스템, 위성 통신 등 다양한 분야에서 중요한 역할을 하며, 고주파 신호 전송에 안정적인 성능을 제공합니다.

무선 주파수 PCB와 기존 PCB의 차이점:

기존 인쇄 회로 기판(PCB)과 무선 주파수 인쇄 회로 기판(RF PCB)은 재료 선택에 상당한 차이가 있습니다. 이러한 재료 선택은 회로 성능과 주파수 응답에 중요한 역할을 합니다. 기존 PCB에서 일반적으로 사용되는 기본 재료로는 유리 섬유 강화 에폭시 수지(FR-4)와 폴리이미드(PI)가 있습니다. FR-4는 비용이 저렴하고 기계적 강도가 우수하여 대부분의 기존 회로 응용 분야에 적합한 널리 사용되는 표준 재료입니다. 반면 폴리이미드는 높은 온도 내성과 우수한 치수 안정성을 제공하여 고온 또는 고습 환경과 같은 특정 환경 요건이 있는 응용 분야에 적합합니다. 반면 RF PCB의 재료 선택은 더욱 정교하고 복잡합니다. 고주파와 더욱 엄격해진 RF 신호 요건을 고려할 때, 최적의 RF 성능을 달성하기 위해서는 적절한 재료를 선택하는 것이 필수적입니다. 일반적인 RF PCB 재료에는 폴리테트라플루오로에틸렌(PTFE), 폴리이미드(PI), 그리고 저유전율 재료가 있습니다. 폴리테트라플루오로에틸렌(PTFE)은 저손실, 고주파 응답, 그리고 우수한 유전 특성을 가진 고성능 RF 재료입니다. RF 전송선, 안테나, 필터 등 고주파 애플리케이션에 널리 사용됩니다. RF PCB에 PTFE 소재를 사용하면 신호 손실을 줄이고 신호 전송 신뢰성을 향상시킬 수 있습니다. 폴리이미드(PI) 또한 RF 분야에서 널리 사용되는 소재입니다. 유전율과 유전 손실이 낮아 고주파 및 광대역 애플리케이션에 적합합니다. RF PCB에 폴리이미드 소재를 사용하면 신호 무결성을 향상시키고 간섭을 줄일 수 있습니다. PTFE와 PI 외에도 저유전율 폴리이미드(LCP)와 같이 RF 애플리케이션용으로 특별히 설계된 저유전율 소재가 있습니다. 이러한 소재는 유전율과 유전 손실이 매우 낮아 고주파 RF 애플리케이션에 적합하며, 더 빠른 신호 속도와 더 나은 신호 무결성을 제공합니다.

무선 주파수 PCB와 PCB의 다양한 설계

기존 인쇄 회로 기판과 무선 주파수 인쇄 회로 기판 의 설계 요건에는 다음과 같은 중요한 차이점이 있습니다 . RF PCB는 RF 신호 전송이 매우 중요합니다. RF 신호의 고주파 특성으로 인해 RF PCB 설계는 신호 전송 및 전파를 고려해야 합니다. 이를 위해서는 신호 손실과 간섭을 최소화하기 위한 신중한 라우팅 및 회로 레이아웃이 필요합니다. 기존 PCB는 일반적으로 고주파 신호 전송에 특별한 주의를 기울일 필요가 없으며, 라우팅 및 레이아웃에 있어 더 많은 유연성을 제공합니다. 기존 PCB는 주로 저주파 신호와 전력 전송에 중점을 둡니다. 효율적이고 정확한 RF 신호 전송을 위해서는 엄격한 임피던스 정합이 필수적입니다. RF PCB는 더욱 엄격한 임피던스 제어 요건을 가지고 있어 신호 소스, 전송선 및 부하 간의 임피던스 정합을 정밀하게 요구합니다. 기존 PCB는 임피던스 제어 요건이 더 완화되어 특정 임피던스 변동을 허용할 수 있습니다. 기존 PCB 설계는 정밀한 임피던스 정합보다는 회로 기능과 연결성을 중시합니다. RF 신호 전송은 신호 무결성에 대한 요구 사항이 더 높습니다. RF PCB는 신호 전파 지연, 누화, 전력 감쇠와 같은 요소를 고려해야 합니다. 따라서 RF PCB 설계에는 신호 무결성 유지를 위해 특수 라우팅 기술, 회로 절연 및 차폐 방법이 사용됩니다. 기존 PCB는 신호 무결성에 대한 요구 사항이 낮습니다. 기존 PCB 설계는 신호 무결성 문제를 과도하게 고려하지 않고 회로 연결성과 안정적인 신호 전송을 우선시합니다. 요약하자면, RF PCB는 설계 요구 사항이 더 엄격하여 더 높은 정밀도와 전문성을 요구합니다. 설계자는 RF 회로 및 고주파 특성에 대한 심층적인 지식을 갖추고, 특수 설계 기술과 공정 제어를 활용하여 RF 신호 전송 요구 사항을 충족해야 합니다. 반면, 기존 PCB 설계는 회로 기능과 연결성에 중점을 두어 더 많은 자유도를 제공하며, 고주파 특성에 대한 요구 사항은 낮습니다. 따라서 기존 PCB와 RF PCB 중 어떤 것을 선택할지는 특정 애플리케이션 요구 사항을 기반으로 해야 합니다.

무선 주파수 PCB와 PCB의 다양한 제조 공정

제조 공정 역시 기존 인쇄 회로 기판과 무선 주파수 인쇄 회로 기판의 또 다른 중요한 차이점입니다.

PCB 제조 공정:

설계 및 레이아웃: 전자 설계 자동화(EDA) 소프트웨어를 사용하여 회로 설계를 PCB 레이아웃으로 변환합니다. 여기에는 부품 배치 및 PCB 라우팅 경로 결정이 포함됩니다. 기판 제작: 기존 PCB는 일반적으로 유리섬유 강화 에폭시 수지(FR-4)라는 기판 소재를 사용합니다. 기판을 구리 호일로 코팅한 후, 포토리소그래피와 화학 에칭을 통해 불필요한 구리를 제거하여 회로의 금속 트레이스를 형성합니다. 드릴링: 부품 설치 및 회로 상호 연결을 위해 PCB에 구멍을 뚫습니다. 도금: 연결성을 높이기 위해 일반적으로 구리와 같은 전도성 물질을 뚫은 구멍의 벽에 코팅합니다. 납땜: 전자 부품을 PCB에 납땜합니다. 이 작업은 수동으로 또는 웨이브 솔더링 머신이나 리플로우 오븐과 같은 자동화 장비를 사용하여 수행할 수 있습니다. 테스트 및 품질 관리: 조립된 PCB는 올바른 기능과 품질을 보장하기 위해 테스트를 거칩니다.

RF PCB 제조 공정:

재료 선택: RF PCB는 고주파 신호 전송 요건을 충족하기 위해 폴리테트라플루오로에틸렌(PTFE)이나 폴리페닐렌옥사이드(PPO)와 같은 특수 소재를 필요로 하는 경우가 많습니다. 특수 적층 공정: RF PCB는 서로 다른 유전체층과 금속층을 포함하는 다층 설계를 포함할 수 있습니다. 이러한 층 간의 절연 특성은 RF 신호 전송에 매우 중요합니다. 고정밀 가공: RF 신호의 고유한 특성으로 인해 RF PCB는 더 작은 드릴 직경과 더 정밀한 트레이스 폭과 같은 더 높은 가공 정밀도가 요구됩니다. 임피던스 제어: RF PCB는 안정적이고 일관된 신호 전송을 보장하기 위해 신호 임피던스를 엄격하게 제어해야 합니다. 여기에는 마이크로스트립 또는 코플래너 도파관 구조와 같은 특수 설계 및 제조 기술이 포함될 수 있습니다. 엄격한 품질 관리: RF PCB 제조 공정은 회로 성능이 설계 요건을 충족하는지 확인하기 위해 더욱 엄격한 품질 관리가 필요합니다. 여기에는 신호 및 임피던스 측정을 위한 고정밀 테스트 장비 사용이 포함됩니다.

응용 사례: 실제 응용 분야의 기존 PCB 및 RF PCB

기존 PCB의 적용 사례:

가전제품: 일반 PCB는 스마트폰, 태블릿, 개인용 컴퓨터 등 가전제품에 널리 사용됩니다. 프로세서, 메모리, 센서 등 다양한 전자 부품과 기능 모듈을 연결하고 지원하는 데 사용됩니다. 일반 PCB는 이러한 장치에서 안정적인 회로 연결과 신호 전송을 제공합니다. 자동차 전자제품: 자동차의 전자 시스템은 엔진 제어 장치, 인포테인먼트 시스템, 내비게이션 시스템 등 다양한 기능을 지원하기 위해 안정적인 회로 기판이 필요합니다. 일반 PCB는 안정적인 신호 전송 및 전력 분배를 위해 자동차 전자제품에 널리 사용됩니다. 산업 자동화: 산업 자동화 분야에서 일반 PCB는 제어 시스템, 센서, 액추에이터의 상호 연결 및 상호 작용에 사용됩니다. 생산 라인, 로봇 제어 및 모니터링 시스템에서 중요한 역할을 합니다.

RF PCB의 적용 사례:

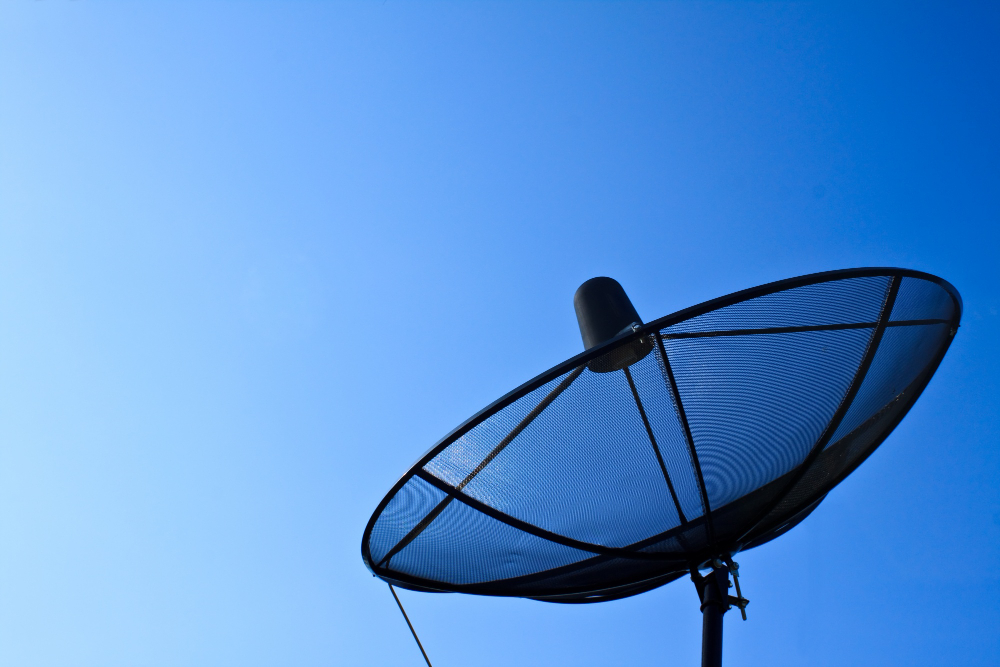

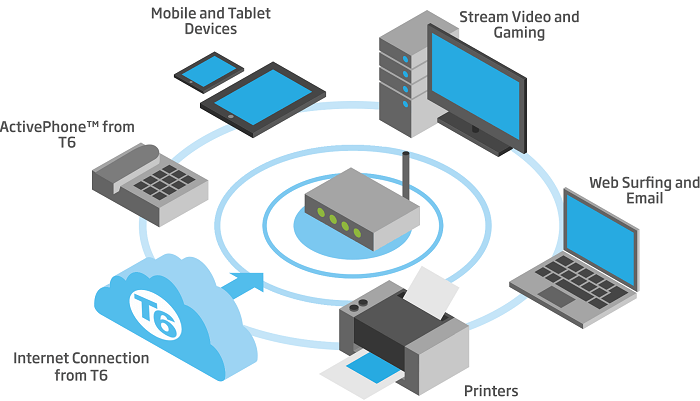

무선 통신: RF PCB는 무선 통신 장치에 필수적입니다. 예를 들어 기지국 안테나, 위성 통신 장비, 무선 근거리 통신망(Wi-Fi) 라우터 등은 고주파 신호 전송 및 임피던스 정합을 위해 RF PCB가 필요합니다. RF PCB 애플리케이션

레이더 시스템: 레이더 시스템은 정밀한 신호 처리 및 RF 에너지 전송을 위해 고주파 및 고성능 회로 기판을 필요로 합니다. RF PCB는 기상 레이더, 항공기 항법 레이더 등 민간 및 군용 레이더 시스템에 널리 사용됩니다.

의료기기: MRI 스캐너, 심박 조율기, 무선 의료 센서와 같은 일부 의료기기는 고주파 신호 전송 및 정확한 데이터 처리를 위해 RF PCB가 필요합니다. 의료기기 MRI 스캐너

본 논문에서는 무선 주파수 인쇄 회로 기판(RF PCB)과 기존 인쇄 회로 기판(PCB)의 차이점과 용도에 대해 자세히 살펴보았습니다. 재료 선택, 설계 요구 사항 및 제조 공정 측면에서 두 유형의 회로 기판 간에는 상당한 차이가 있음을 확인했습니다. 실제 응용 분야에서 기존 PCB는 일반 전자 기기, 소비재 및 산업 제어 분야에서 널리 사용됩니다. 반면, RF PCB는 통신, 레이더, 무선 주파수 식별(RFID), 무선 센서 네트워크 등 고주파 성능이 중요한 분야에서 탁월한 성능을 발휘합니다. 따라서 적합한 옵션을 선택할 때는 특정 요구 사항을 기반으로 두 유형의 회로 기판을 신중하게 평가하고 비교할 것을 강력히 권장합니다. 최적의 회로 성능과 작동 안정성을 보장하기 위해 주파수 요구 사항, 신호 전송 특성, 성능 요구 사항 등의 요소를 고려하여 선택해야 합니다.
