무선 통신 시스템에 RF PCB가 필요한 이유는 무엇입니까?

오늘날 사회에서 무선 통신 시스템은 어디에나 존재합니다. 휴대전화부터 위성 통신, 무선 근거리 통신망(WLAN)부터 레이더 시스템에 이르기까지 무선 통신은 우리 일상생활과 상업 활동에 필수적인 요소가 되었습니다. 이러한 무선 통신 시스템에서 무선 주파수 인쇄 회로 기판(RF PCB)은 중요한 역할을 합니다. 그렇다면 RF PCB란 정확히 무엇일까요? 그리고 무선 통신 시스템에 RF PCB가 필요한 이유는 무엇일까요?

RF PCB는 정확히 무엇인가요 ?

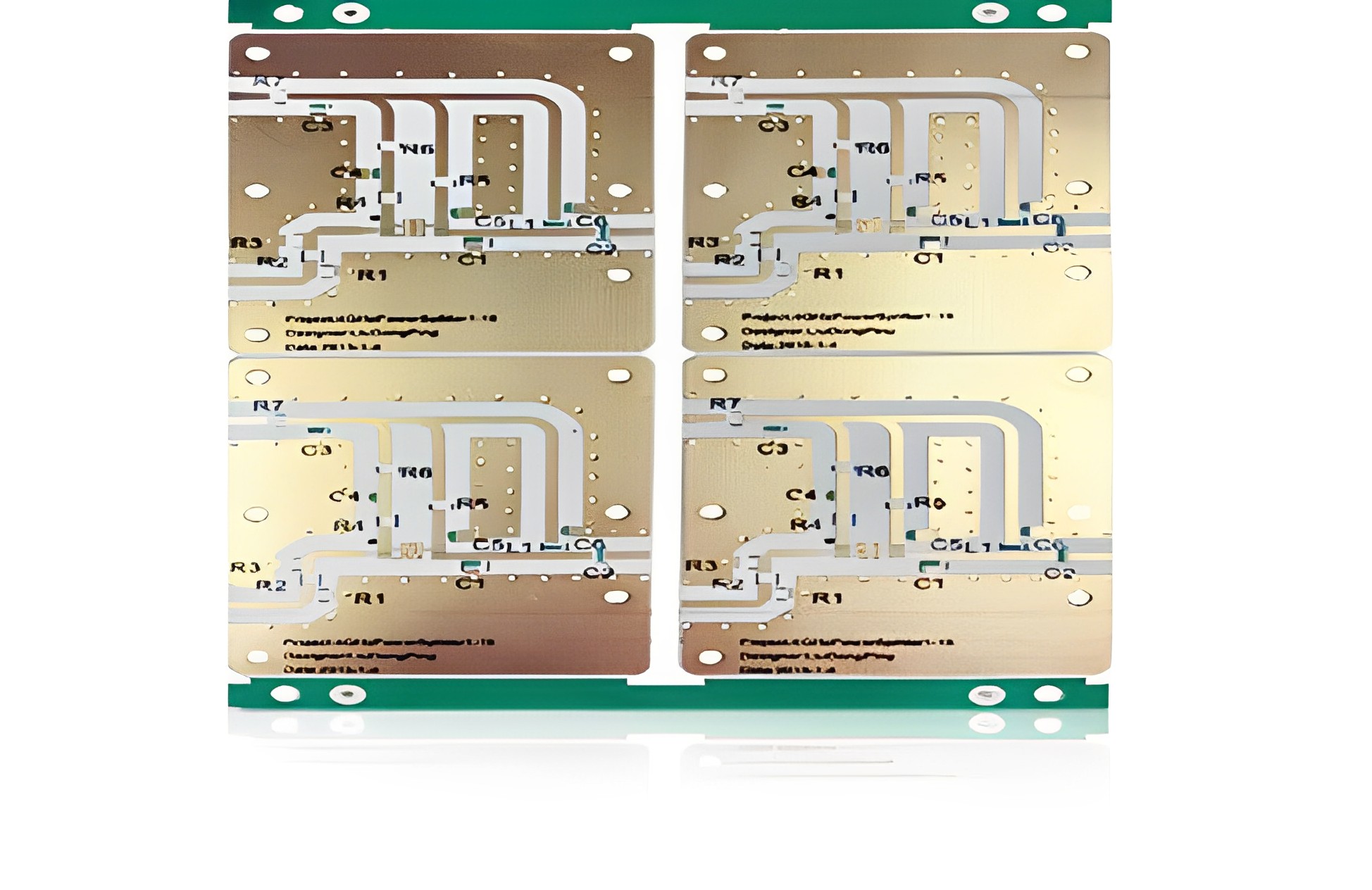

먼저, 무선 주파수 인쇄 회로 기판(RF PCB)의 정의를 알아보겠습니다. RF PCB는 무선 주파수 스펙트럼 내에서 통신 신호를 전송하는 데 사용되는 특수 설계 및 제조된 인쇄 회로 기판입니다. RF 회로는 무선 주파수 스펙트럼 내에서 작동하는 회로를 말하며, 무선 통신, 레이더, 무선 센서 네트워크, 위성 통신 등의 응용 분야에 사용됩니다. 이러한 주파수는 일반적으로 킬로헤르츠에서 기가헤르츠까지 다양합니다. RF 회로는 무선 통신 시스템, 레이더, 위성 통신, 라디오 방송, 무선 센서 네트워크 등의 응용 분야에서 중요한 역할을 합니다. 일반 회로 기판과 비교하여 RF PCB는 더 높은 신호 무결성, 더 낮은 신호 손실, 우수한 임피던스 정합, 그리고 낮은 간섭을 요구합니다.

RF 인쇄 회로 기판의 설계 및 제조에는 고주파 신호 전송 요건을 충족하기 위한 특수 기술과 재료가 필요합니다. 기존 인쇄 회로 기판과 비교하여 RF 인쇄 회로 기판은 더 높은 신호 무결성, 더 낮은 신호 손실, 향상된 임피던스 정합, 그리고 낮은 간섭을 요구합니다. 첫째, 무선 주파수 인쇄 회로 기판의 재료 선택이 매우 중요합니다. 일반적으로 사용되는 재료로는 PTFE(폴리테트라플루오로에틸렌)와 RF 주파수 적층판이 있습니다. 이러한 재료는 유전 손실이 낮고 고주파 특성이 우수하여 고주파 신호의 효율적인 전송을 가능하게 합니다. 둘째, RF 인쇄 회로 기판의 회로 레이아웃 또한 세심한 주의가 필요합니다. 설계자는 누화와 상호 결합을 줄이기 위해 신호선 간의 교차 및 병렬 배선을 최대한 피해야 합니다. 잘 설계된 회로 레이아웃은 신호 전송 효율을 향상시키고 간섭을 줄일 수 있습니다. 또한, 무선 주파수 인쇄 회로 기판(RF PCB)의 접지면 설계 또한 중요합니다. 잘 설계된 접지면은 접지선의 저항과 인덕턴스를 줄여 신호 전송 효율을 향상시킬 수 있습니다. 접지면의 연속성과 저잡음 접지는 고주파 신호 무결성을 보장하는 핵심 요소입니다. 임피던스 정합은 RF 인쇄 회로 기판 설계에서 중요한 고려 사항입니다. 신호선 설계 및 선폭, 간격, 층 두께와 같은 임피던스 제어 치수는 적절한 신호 전송과 최소한의 반사 손실을 보장하기 위해 특정 임피던스의 정확한 정합을 요구합니다. 또한, 무선 주파수 인쇄 회로 기판은 층간 결합 문제도 고려해야 합니다. 적절한 층간 접지, 차폐층, 비아 설계를 사용하면 층간 결합 효과를 줄여 신호 전송 품질을 향상시킬 수 있습니다. 참고문헌: Lee, T. (2016). High-Frequency PCB Materials. In High-Frequency Integrated Circuits (pp. 153-174). Springer, Cham. Mithil, A., & Gharpurey, R. (2013). High-Frequency and RF Circuit Design Techniques for RF Transceivers. IEEE 회로 및 시스템 트랜잭션 I: 정기 논문, 60(8), 1989-2001. Ciccognani, W., Colantonio, P., & Giannini, F. (2012). RF 및 마이크로파 증폭기와 발진기 설계. Artech House.

무선 통신 시스템에 RF PCB가 필요한 이유는 무엇입니까?

그렇다면 무선 통신 시스템에 무선 주파수(RF)용 인쇄 회로 기판(PCB)이 필요한 이유는 무엇일까요? 몇 가지 주요 이유는 다음과 같습니다. 고주파 신호 전송: 무선 통신 시스템은 고주파 신호를 처리하며, RF PCB는 뛰어난 고주파 특성을 가지고 있어 신호의 효과적인 전송 및 처리를 가능하게 합니다. RF PCB의 설계 및 제조는 신호 무결성과 전송 효율을 고려하여 최소한의 손실로 고주파 신호를 안정적으로 전송합니다. 신호 무결성: 무선 통신에서 신호 무결성은 매우 중요합니다. RF 인쇄 회로 기판은 신호 누화와 결합을 줄여 신호의 안정성과 정확성을 보장합니다. 적절한 회로 레이아웃, 접지면 설계 및 층간 결합 제어를 구현함으로써 RF 인쇄 회로 기판은 신호 왜곡과 간섭을 최소화하여 고품질 신호 전송을 가능하게 합니다. 임피던스 매칭: 임피던스 매칭은 무선 통신 시스템에서 매우 중요합니다. RF 인쇄 회로 기판은 선폭, 간격 및 층 두께의 정밀한 설계를 통해 신호선의 매칭과 임피던스 제어를 구현합니다. 이를 통해 신호 반사와 전송 손실을 최소화하여 시스템 성능과 효율성을 향상시킵니다. 간섭 저항: RF 인쇄 회로 기판은 차폐층과 비아 설계를 활용하여 무선 통신 시스템에 대한 외부 전자파 간섭의 영향을 효과적으로 억제합니다. 이러한 간섭 저항은 RF 인쇄 회로 기판과 일반 인쇄 회로 기판의 주요 차이점 중 하나입니다. 고성능 요구 사항: 무선 통신 시스템은 매우 높은 성능 요구 사항을 가지고 있습니다. RF 인쇄 회로 기판은 더 나은 신호 전송, 더 낮은 손실, 그리고 향상된 임피던스 제어를 제공하여 무선 통신 시스템의 고성능 및 안정성 요구 사항을 충족합니다.

RF PCB의 적용 분야

RF 인쇄 회로 기판(PCB)의 응용 분야는 다양한 무선 통신 및 RF 시스템에서 중요한 역할을 합니다. 다음은 RF PCB의 주요 응용 분야에 대한 자세한 설명입니다. 무선 통신 시스템: RF 인쇄 회로 기판(PCB)은 현대 무선 통신 시스템에서 필수적인 구성 요소입니다. 이동 통신용 셀룰러 네트워크, 무선 근거리 통신망(Wi-Fi), 블루투스 장치 또는 기타 무선 통신 기술 등 RF PCB는 신호의 송수신 및 처리를 용이하게 하는 데 사용됩니다. 고주파, 낮은 신호 손실, 정확한 임피던스 정합을 통해 신호 안정성과 신뢰성을 보장합니다. 레이더 및 무선 주파수 스펙트럼: 무선 주파수 인쇄 회로 기판(RF PCB)은 레이더 시스템 및 무선 주파수 스펙트럼 모니터링에서 중요한 역할을 합니다. 레이더 시스템은 RF PCB를 사용하여 고주파 신호를 송수신하여 표적 탐지 및 추적을 가능하게 합니다. 또한, 무선 주파수 스펙트럼 모니터링 분야에서 RF PCB는 광범위한 무선 주파수 스펙트럼 신호를 처리하고 분석하여 무선 주파수 스펙트럼 사용 모니터링 및 관리에 도움을 줍니다. 라디오 방송: 라디오 방송은 무선 주파수 인쇄 회로 기판(RFPCB)을 통해 구현되는 중요한 응용 분야 중 하나입니다. 방송국과 기타 무선 장치는 무선 주파수 인쇄 회로 기판을 사용하여 방송국에서 방출되는 무선 신호를 전송하고 증폭합니다. 이러한 회로 기판은 고출력 출력과 안정적인 신호 전송을 제공하여 방송 신호의 커버리지와 품질을 보장합니다. 위성 통신: 위성 통신은 지상 통신 장치와 인공위성 간의 중요한 정보 전송 방식입니다. RF 인쇄 회로 기판은 고주파 신호를 송수신하는 위성 통신 시스템에서 널리 사용됩니다. 이러한 회로 기판은 위성 통신 시스템의 안정적인 신호 전송과 안정적인 작동을 보장하기 위해 높은 신호 무결성과 낮은 신호 손실 특성을 가져야 합니다. 무선 센서 네트워크: 무선 센서 네트워크는 환경 데이터를 수집하고 전송하는 데 사용되는 수많은 분산형 센서 노드로 구성된 네트워크입니다. RF 인쇄 회로 기판은 센서 노드에서 수집한 데이터의 전송과 주 제어 노드와의 통신을 용이하게 함으로써 무선 센서 네트워크에서 중요한 역할을 합니다. 이러한 회로 기판은 센서 노드의 배터리 수명을 연장하고 원격 데이터 전송을 가능하게 하기 위해 낮은 전력 소모와 효율적인 무선 통신 기능을 갖춰야 합니다. 이러한 응용 분야에서 RF 인쇄 회로 기판을 활용하면 고주파 신호의 안정적인 전송, 신호 무결성 유지, 간섭 최소화, 시스템 성능 최적화를 달성할 수 있습니다. 요약하자면,무선 주파수 인쇄 회로 기판은 무선 통신 시스템에서 필수적인 역할을 합니다. 우수한 고주파 특성을 제공하고, 신호 무결성과 전송 효율을 보장하며, 우수한 임피던스 정합 및 간섭 저항 기능을 갖추고 있습니다. 고성능 무선 통신 시스템 구축을 목표로 하는 엔지니어와 설계자에게 무선 주파수 인쇄 회로 기판은 필수적인 도구입니다. 적절한 설계 및 제조를 통해 무선 통신 시스템의 신뢰성, 안정성 및 성능을 보장하여 일상생활과 상업 활동에서 더 나은 무선 통신 경험을 제공할 수 있습니다.
