메탈 코어 PCB(MCPCB)에 대해 나만 알았으면 하는 것

Metal Core PCB와 기존 FR-4 PCB(유리섬유 강화 에폭시 수지 기반)의 차이점

금속 코어 PCB의 유형:

금속 코어 PCB는 구조에 금속 베이스 레이어를 통합하여 고유한 성능과 이점을 제공하는 특수 유형의 인쇄 회로 기판입니다. 다음은 일반적인 금속 코어 PCB 유형입니다.

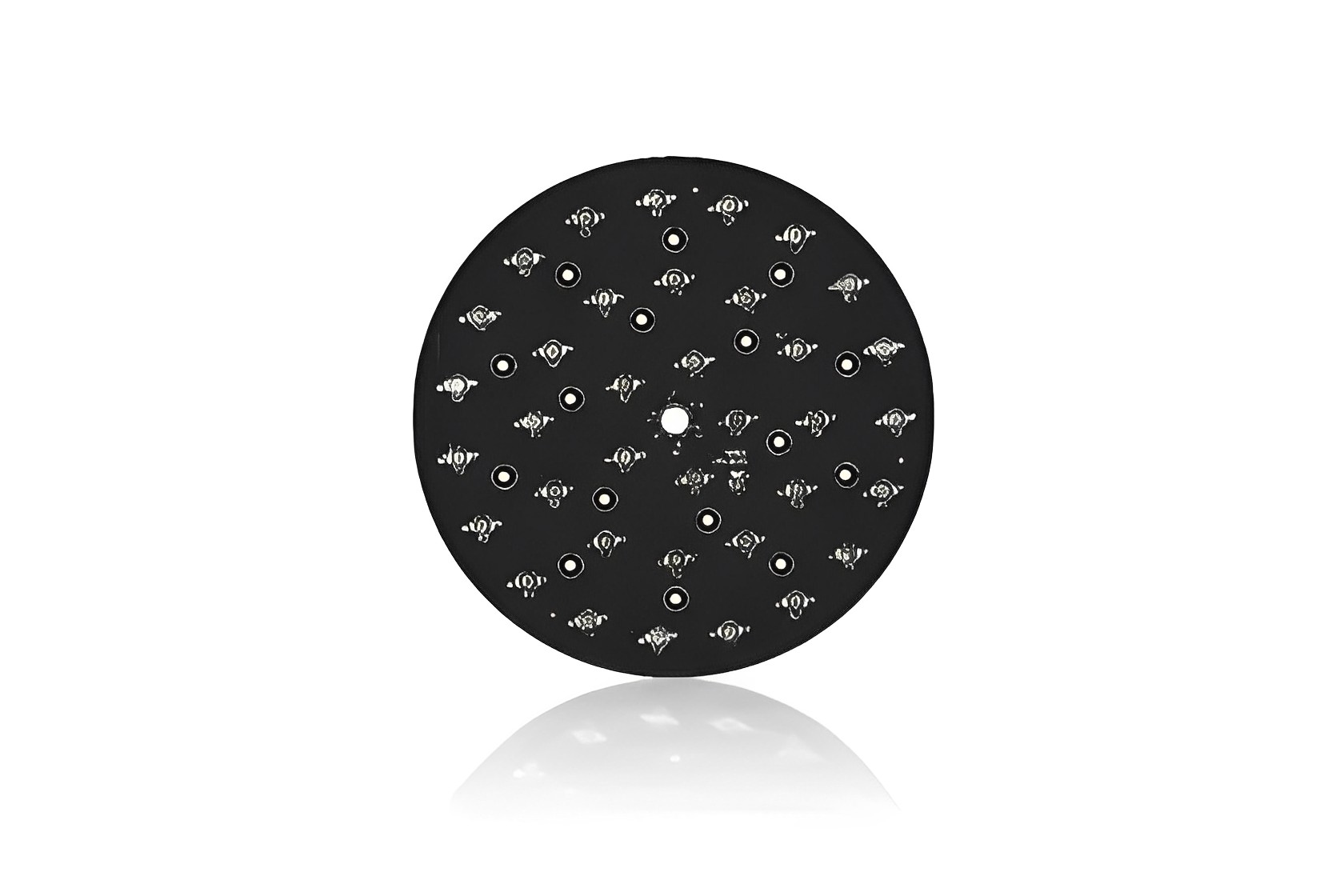

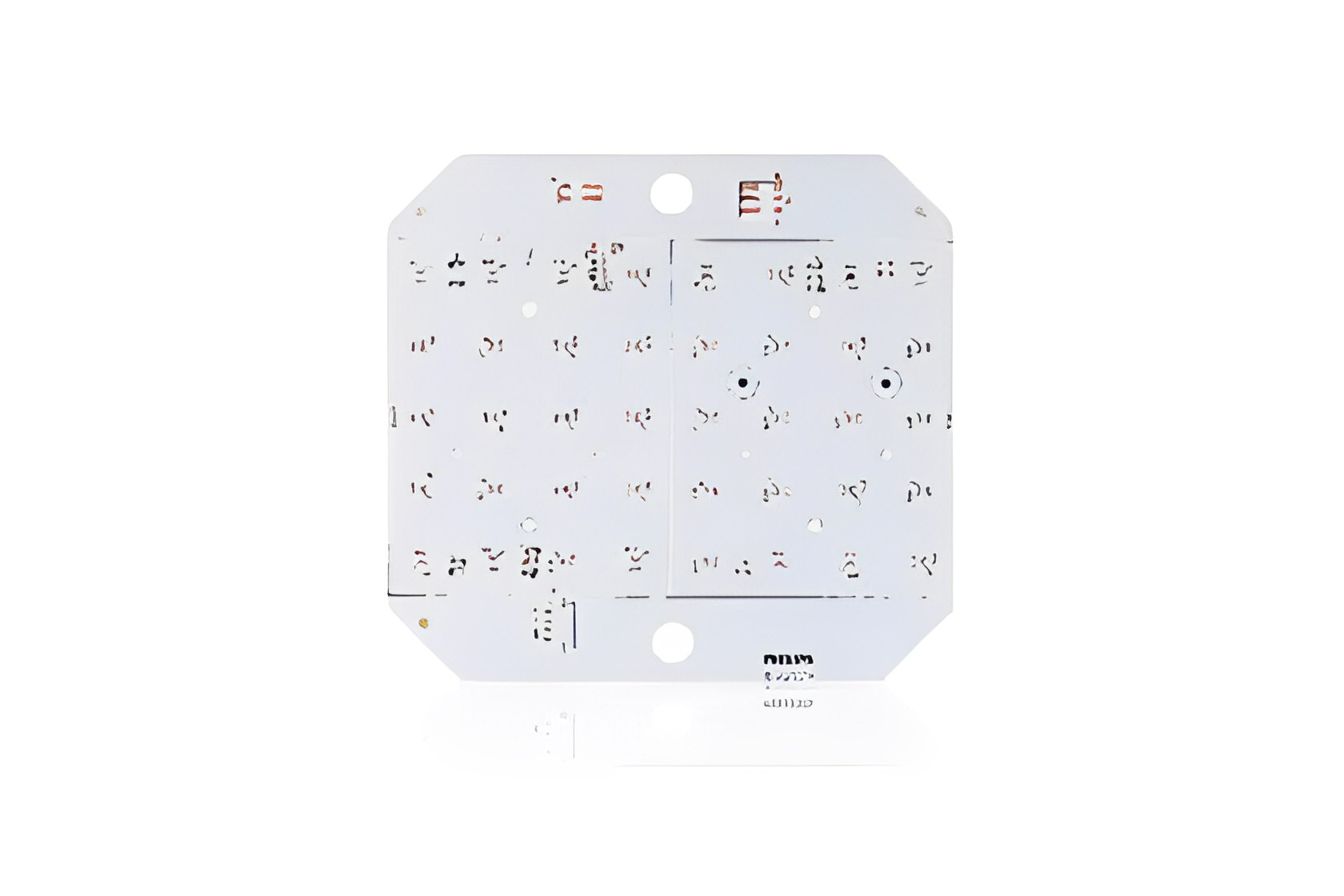

알루미늄 기반 PCB: 알루미늄 기반 PCB는 가장 일반적이고 널리 사용되는 금속 코어 PCB입니다. 알루미늄을 기본 소재로 사용하여 뛰어난 열전도도와 기계적 강도를 제공합니다. 알루미늄 기반 PCB는 일반적으로 일반 전력 애플리케이션, LED 조명, 전자 방열판에 적합합니다.

구리 기반 PCB: 구리 기반 PCB는 또 다른 일반적인 유형의 금속 코어 PCB입니다. 알루미늄 기반 PCB에 비해 구리 기반 PCB는 열 및 전기 전도성이 높아 고전력 애플리케이션과 고주파 회로에 더 적합합니다. 구리 기반 PCB는 전력 증폭기, 고속 통신 장비, 무선 주파수 전자 장치에 일반적으로 사용됩니다. 철 기반 PCB: 철 기반 PCB는 널리 사용되지는 않지만 여전히 특정 용도가 있습니다. 철 기반 PCB는 투자율이 높아 특수 애플리케이션의 자기 부품 및 자기 센서에 적합합니다. 니켈 기반 PCB: 니켈 기반 PCB는 우수한 내식성과 고온 안정성을 제공하여 특수 환경 요구 사항이 있는 애플리케이션에 널리 사용됩니다. 항공우주, 군사 및 고온 전자 장치에 일반적으로 사용됩니다. 합금 기반 PCB: 합금 기반 PCB는 다양한 금속을 결합한 금속 코어 PCB의 한 유형입니다. 합금의 조성을 조정함으로써 특정 성능 요구 사항을 달성할 수 있습니다. 합금 기반 PCB는 고전력 밀도 전자 장치 및 특수 환경의 전자 부품과 같은 특수 용도에 사용됩니다. 다양한 유형의 금속 코어 PCB가 다양한 용도와 환경에 적합하다는 점에 유의해야 합니다. 적절한 유형의 선택은 전력 요구량, 열 관리 요구 사항, 전자파 적합성 등 특정 프로젝트 요구 사항에 따라 달라집니다. 설계 엔지니어는 일반적으로 최적의 성능과 신뢰성을 보장하기 위해 프로젝트의 요구 사항과 제약 조건을 기반으로 가장 적합한 유형의 금속 코어 PCB를 선택합니다.

금속 코어 PCB의 장점:

금속 코어 PCB의 응용 분야:
