전자 제조 산업에서 인쇄 회로 기판(PCB) 조립은 매우 중요한 공정입니다. 고품질 PCB 조립은 제품의 신뢰성과 성능을 보장할 뿐만 아니라 생산 효율을 높이고 비용을 절감합니다. 하지만 PCB 조립에서 탁월한 성과를 달성하는 것은 쉬운 일이 아닙니다. 이 글에서는 PCB 조립 공정에서 완벽한 생산을 달성하는 데 도움이 되는 9가지 비법을 소개합니다.
비밀 1: 설계 최적화와 DFM(제조를 위한 설계)의 중요성
PCB 조립에서는 설계 최적화와 제조 설계(DFM) 원칙이 매우 중요합니다. 제조팀과 긴밀히 협력함으로써 설계 단계에서 제조 타당성을 검토하고, 레이아웃을 최적화하고, 조립 복잡성을 줄이고, 효율적인 생산 프로세스를 보장할 수 있습니다.비밀 2: 올바른 구성 요소 패키지 및 공급업체 선택
애플리케이션 요구 사항에 맞는 적절한 부품 패키지를 선택하는 것이 매우 중요합니다. 패키지 유형마다 특성과 적합성이 다릅니다. 또한, 고품질 부품을 확보하고 공급망의 안정성과 신뢰성을 보장하기 위해서는 신뢰할 수 있는 공급업체를 선택하는 것이 필수적입니다. 부품 패키징은 전자 부품의 외부 캡슐화 형태를 말합니다. 다음과 같은 몇 가지 일반적인 부품 패키지 유형이 있습니다. 듀얼 인라인 패키지(DIP): 두 줄의 핀이 있는 패키지로, 초기 집적 회로 및 플러그인 부품에 일반적으로 사용됩니다. 소형 아웃라인 집적 회로(SOIC): 고밀도 배선이 있는 애플리케이션에 적합한 일반적인 표면 실장 패키지입니다. 쿼드 플랫 패키지(QFP): 여러 핀이 있는 패키지로, 중밀도에서 고밀도 집적 회로에 널리 사용됩니다. 볼 그리드 어레이(BGA): 작은 볼 모양의 솔더 볼 세트를 핀으로 사용하는 패키지로, 고밀도 및 고성능 집적 회로에 적합합니다. 랜드 그리드 어레이(LGA): BGA와 유사하지만 솔더 볼 대신 금속 패드를 핀 연결로 사용합니다. 칩 스케일 패키지(CSP): 칩 자체 크기에 가까운 크기의 패키지로, 소형 전자 기기에 일반적으로 사용됩니다. 씬 스몰 아웃라인 패키지(TSOP): 메모리 칩 및 기타 애플리케이션에 적합한 패키지입니다. 플라스틱 리드 칩 캐리어(PLCC): 핀 리드가 있는 정사각형 패키지입니다. 스루홀 기술(THT): 핀을 인쇄 회로 기판의 구멍에 삽입하여 부품을 연결하는 기술입니다. 이는 몇 가지 일반적인 부품 패키지 유형일 뿐이며, 이 외에도 다양한 패키징 옵션이 있습니다. 각 패키지 유형은 고유한 장점과 적용 범위를 가지고 있습니다. 부품 패키지를 선택할 때는 설계 요구 사항, PCB 레이아웃, 제조 가능성과 같은 요소를 고려하는 것이 중요합니다.비밀 3: 정확한 부품 배치 및 정렬

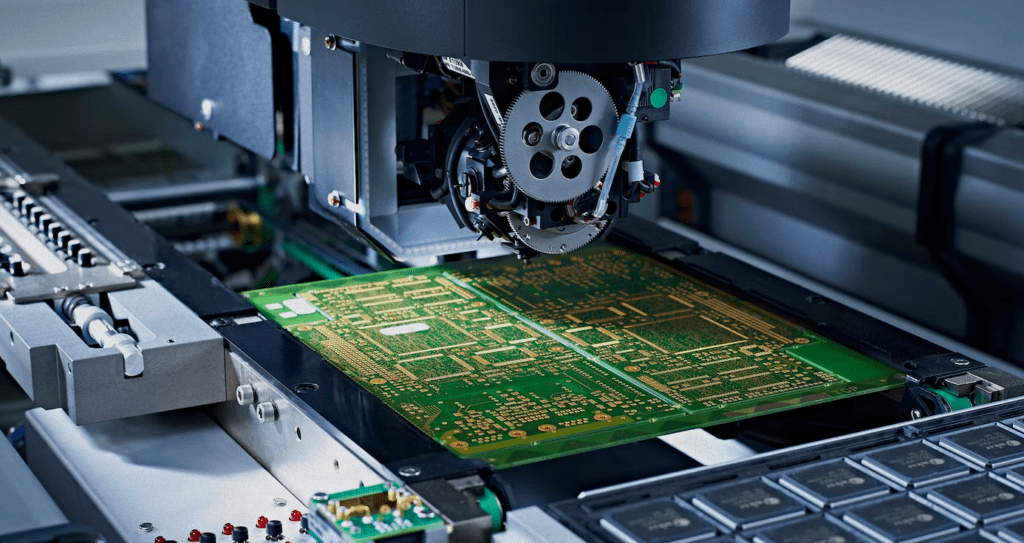

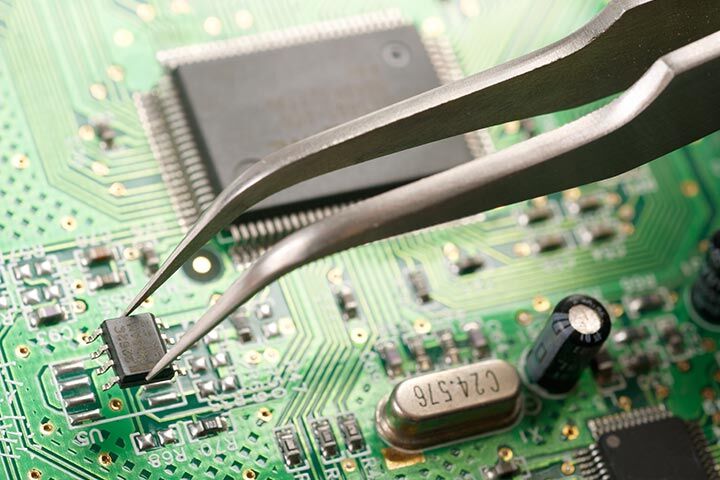

PCB 조립 과정에서 정밀한 부품 배치 및 정렬은 매우 중요한 단계입니다. 올바른 부품 배치 및 정밀한 정렬은 단락이나 냉납 접합과 같은 납땜 문제를 방지하는 데 도움이 됩니다. 납땜 문제는 PCB 조립 중 다양한 품질 및 성능 문제로 이어질 수 있습니다. 다음은 일반적인 납땜 문제와 그 잠재적 결과입니다. 냉납 접합은 납땜 접합부가 완전히 녹지 않고 젖지 않아 납땜 연결이 불충분하게 접합된 상태를 말합니다. 그 위험은 다음과 같습니다. 저항 증가: 냉납 접합은 전기 저항을 증가시켜 신호 전송 불량 또는 회로 기능 저하로 이어질 수 있습니다. 기계적 강도 감소: 냉납 접합은 강도가 부족하여 진동이나 응력으로 인해 파손되기 쉽습니다. 단락은 연결해서는 안 되는 두 개 이상의 납땜 지점 사이에 의도치 않은 전기적 연결이 발생하는 것을 말합니다. 그 위험은 다음과 같습니다. 시스템 오류: 단락은 비정상적인 회로 기능 또는 전체 시스템의 정상적인 작동 불능으로 이어질 수 있습니다. 부품 손상: 단락 전류가 부품의 정격 값을 초과하여 부품이 손상되거나 파손될 수 있습니다. 과열은 납땜 공정 중 온도가 너무 높거나 납땜 시간이 너무 길어 부품이나 솔더 패드에 과도한 열이 발생하는 상황을 말합니다. 과열로 인한 위험은 다음과 같습니다. 부품 손상: 과열은 부품 내부 구조를 손상시켜 성능 저하 또는 완전한 파손을 초래할 수 있습니다. 솔더 패드 손상: 과열은 솔더 패드 소재를 녹이거나 접착력을 잃게 하여 납땜 연결의 신뢰성에 영향을 미칠 수 있습니다. 솔더 필렛 불량은 솔더 분포가 고르지 않거나 과도하거나 불충분하고 솔더 접합부 형성이 불규칙한 것을 특징으로 하며, 다음과 같은 결과를 초래할 수 있습니다. 신뢰할 수 없는 전기 연결: 솔더 필렛 불량은 솔더 접합부 간의 전기적 연결을 불안정하게 만들어 전체 회로의 전송 성능에 영향을 미칠 수 있습니다. 기계적 강도 저하: 불량 솔더 필렛의 불규칙한 모양은 솔더 접합부의 기계적 강도를 저하시켜 응력이나 진동으로 인해 파손될 가능성이 더 높습니다. 이러한 문제로 인한 위험의 정도는 발생 위치, 수량 및 심각도에 따라 다릅니다. 이러한 문제를 피하려면 적절한 납땜 기술과 공정 사양을 따라야 하며, 적절한 온도, 시간, 납땜 재료 사용과 함께 품질 관리 및 검사 조치를 보장해야 합니다.
비밀 4: 납땜 온도 및 시간 제어
납땜 온도와 시간은 우수한 납땜 품질을 얻는 데 매우 중요합니다. 지나치게 높은 온도를 사용하거나 납땜 시간을 늘리면 부품이 손상되거나 납땜 접합부가 불량해질 수 있습니다. 안정적인 납땜 연결을 보장하려면 적절한 온도와 시간을 제어하는 것이 필수적입니다. 납땜 온도 및 시간에 대한 표준은 특정 납땜 공정과 사용되는 납땜 재료에 따라 다릅니다. 다양한 납땜 응용 분야와 부품 패키지에는 온도 및 시간 요구 사항이 다를 수 있습니다. 표면 실장 기술(SMT) 납땜 납땜 온도 범위: 일반적으로 납땜 재료 및 부품 패키지에 따라 220°C~250°C입니다. 납땜 시간: 일반적으로 10초~30초입니다. 양면 스루홀 납땜 납땜 온도 범위: 일반적으로 납땜 재료 및 부품 패키지에 따라 250°C~300°C입니다. 납땜 시간: 일반적으로 3초~5초입니다.비법 5: 고품질 솔더와 플럭스를 사용하세요
완벽한 납땜을 위해서는 고품질 솔더와 플럭스를 선택하는 것이 매우 중요합니다. 프리미엄 솔더와 플럭스는 탁월한 젖음성과 안정적인 솔더 연결을 제공하여 납땜 결함 위험을 줄여줍니다. 시중에는 평판이 좋은 솔더와 플럭스 브랜드가 많이 있습니다. 다음은 일반적으로 사용되는 브랜드와 유형입니다. Kester는 무연 솔더, 무세척 플럭스, 유기산 플럭스 등 다양한 제품을 제공하는 유명한 솔더 및 플럭스 제조업체입니다. Alpha Assembly Solutions는 무연 솔더, 주석-납 합금 솔더, 접착제 등 광범위한 솔더 및 플럭스 제품을 제공하는 세계적인 솔더링 재료 공급업체입니다. Henkel 산하 브랜드인 Multicore는 무연 솔더, 주석-납 합금 솔더, 수리용 솔더, 플럭스 개질제 등 다양한 솔더와 플럭스를 제공합니다. Indium Corporation은 고성능 솔더링 재료를 전문으로 하며 무연 솔더, 마이크로 솔더, 고온 솔더 등 다양한 솔더 및 플럭스 유형을 제공합니다. Aim Solder는 세계적인 납땜 재료 공급업체로, 무연 솔더, 주석-납 합금 솔더, 특수 합금 솔더 등 다양한 종류의 솔더와 플럭스를 제공합니다. Aim Solder는 품질, 성능, 그리고 신뢰성 면에서 우수한 평판을 자랑하는 솔더와 플럭스를 제공합니다. 고객의 특정 용도와 요구 사항에 따라 프로젝트에 적합한 브랜드와 유형을 선택할 수 있습니다. 선택 전에 공급업체 또는 제조업체에 문의하여 보다 구체적인 조언과 권장 사항을 받는 것이 좋습니다.비밀 6: 적절한 ESD 보호 및 정전기 제어
정전기 방전(ESD)은 PCB 조립 공정을 잠재적으로 손상시킬 수 있습니다. ESD 보호 장비를 올바르게 사용하고 정전기를 제어하면 조립 공정 중 PCB 및 민감한 부품을 보호하여 완벽한 생산을 보장할 수 있습니다. 올바른 ESD 보호 및 정전기 제어에는 다음 사항이 포함됩니다. 적절한 정전기 방지 의류를 착용하거나 정전기 방지 장갑을 사용하여 정전기 축적 및 방전을 방지합니다. 작업 공간에 정전기 방지 매트나 작업대를 사용하여 정전기를 지면으로 유도하여 정전기 방전을 방지합니다. 민감한 부품을 정전기 손상으로부터 보호하기 위해 정전기 방지 용기 또는 포장재에 보관 및 운반합니다. 정전기 제거기 및 ESD 매트와 같은 적절한 ESD 보호 도구 및 장비를 사용하여 정전기 방출 및 전도를 제어합니다. 건조한 공기는 정전기 축적 및 방전 위험을 증가시키므로 건조한 환경에서의 작업을 피합니다. 정전기에 민감한 부품의 취급 및 작동 단계를 포함한 적절한 워크플로우 및 운영 절차를 수립하여 정전기의 영향을 최소화합니다. 작업 영역의 ESD 준수 여부를 정기적으로 테스트하고 검사하여 정전기 방지 조치의 효과와 표준 준수를 보장합니다. 직원들에게 정전기 제어의 중요성과 올바른 취급 방법에 대한 교육을 제공하여 인식과 기술을 향상시킵니다. 이러한 간단한 조치를 실행함으로써 정전기의 영향을 줄이고 민감한 PCB 조립 공정과 부품을 보호하며 완벽한 생산을 보장할 수 있습니다.비밀 7: 엄격한 품질 관리 및 검사 프로세스 구현
엄격한 품질 관리 및 검사 프로세스는 PCB 조립의 우수성을 달성하는 기반입니다. 다양한 품질 관리 도구와 검사 방법을 활용하면 잠재적인 품질 문제를 신속하게 파악하고 해결하여 제품이 표준 및 사양을 충족하는지 확인할 수 있습니다. PCB 조립의 품질 관리 및 검사 과정에서 일반적으로 사용되는 도구와 방법은 다음과 같습니다. 육안 검사: 육안으로 PCB 조립의 외관을 검사하여 눈에 띄는 납땜 결함, 부품 오배치 또는 손상이 없는지 확인합니다. X선 검사: X선을 이용하여 PCB 납땜 연결부의 내부 품질을 검사합니다. 이 방법은 냉납 접합부, 과도하거나 불충분한 납땜 등 육안 검사로는 확인할 수 없는 문제를 감지하는 데 특히 유용합니다. 열 프로파일링: 열 프로파일링 장비를 사용하여 납땜 공정 중 온도 분포와 시간 곡선을 모니터링하여 납땜 온도와 시간이 적절한 범위 내에 있는지 확인합니다. PCB 테스트: 인쇄 회로 기판의 회로 연결이 정확하고 오류 없는지 확인하기 위한 전기 테스트 및 연속성 테스트가 포함됩니다. 납땜 품질 검사: 납땜 박리 강도 시험기, 납땜 접합부 신뢰성 시험기 등의 납땜 품질 검사 장비를 사용하여 납땜 연결부의 신뢰성과 강도를 평가합니다. AOI(자동 광학 검사): 자동 광학 검사 장치를 사용하여 PCB의 고속 스캐닝 및 이미지 분석을 수행하여 납땜 결함, 부품 오배치 또는 손상을 감지합니다. ICT(인서킷 테스트): 인서킷 테스트 장비를 사용하여 PCB의 기능 및 전기적 테스트를 수행하여 회로의 올바른 작동 및 성능을 확인합니다. ESD 테스트: ESD 테스트 장비를 사용하여 정전기 방전을 감지하고 제어하여 민감한 부품 및 회로의 손상을 방지합니다. 신뢰성 테스트: 여기에는 다양한 조건에서 PCB 어셈블리의 신뢰성과 내구성을 평가하기 위한 환경 테스트(예: 온도 사이클링, 습도 테스트) 및 신뢰성 수명 테스트가 포함됩니다.비밀 8: 지속적인 학습과 팀 협업
PCB 조립에서 탁월한 성과를 달성하려면 지속적인 학습과 팀 협업이 필수적입니다. PCB 조립 기술이 끊임없이 발전함에 따라, 새로운 기술에 대한 최신 정보를 습득하고, 팀원을 교육하고, 제조 전문가 및 동료와 경험을 공유함으로써 PCB 조립 기술을 지속적으로 향상시킬 수 있습니다.비밀 9: 프로세스 개선을 위한 데이터 추적 및 분석
데이터 추적 및 분석은 PCB 조립 생산 공정 개선의 핵심입니다. 주요 데이터 지표를 수집하고 분석함으로써 잠재적인 병목 현상과 개선 기회를 파악하고, 생산 효율성과 품질을 향상시키기 위한 적절한 조치를 취할 수 있습니다. 우수한 PCB 조립을 달성하려면 설계 최적화부터 납땜 기술, 품질 관리부터 팀워크까지 다양한 요소를 종합적으로 고려해야 합니다. 이 9가지 핵심 비결을 따르면 PCB 조립의 품질, 효율성, 신뢰성을 향상시켜 완벽한 생산이라는 목표에 더욱 가까이 다가갈 수 있습니다.
