PCB(인쇄 회로 기판)는 현대 전자 기기에 없어서는 안 될 핵심 부품입니다. 소형 전자 기기든 대형 산업 장비든, 기기의 성능과 신뢰성을 보장하기 위해서는 고품질의 신뢰할 수 있는 PCB가 필수적입니다. 이 글에서는 PCB 업계 종사자들을 위한 몇 가지 성공적인 팁과 기술을 공유하여 인쇄 회로 기판 설계 및 제조 기술을 습득하는 데 도움을 드리겠습니다.1단계: 인쇄 회로 기판 설계 원리 이해
인쇄 회로 기판 설계를 시작하기 전에 그 원리를 깊이 이해하는 것이 중요합니다. 전기 원리, 신호 전송, 잡음 제어 및 전자파 적합성의 기본 원리를 숙지하면 설계자가 잠재적인 문제를 방지하고 설계 품질을 향상시키는 데 도움이 될 수 있습니다. 전기 원리, 신호 전송, 잡음 제어 및 전자파 적합성의 기본 원리와 관련하여 몇 가지 중요한 개념과 원리를 소개합니다. 전기 원리: 전압: 전위차를 나타내며 회로 내 전하 흐름의 원동력입니다. 전류: 전하가 도체를 통과하는 속도를 나타내며 회로 내 전하 흐름을 나타냅니다. 저항: 전류 흐름이 방해받는 정도를 옴(Ω) 단위로 나타냅니다. 정전용량: 전하를 저장하는 능력으로, 두 도체 사이의 전하를 분리합니다. 인덕턴스: 전류 변화에 대한 도체의 반응으로 자기장을 생성합니다. 신호 전송: 전송선: 회로 내에서 신호를 전송하는 데 사용되는 전선 또는 케이블입니다. 대역폭: 신호 전송선이 전송할 수 있는 주파수 범위입니다. 클록 신호: 전자 장치의 다양한 구성 요소를 동기화하고 타이밍을 맞추는 데 사용되는 신호입니다. 직렬 통신: 데이터를 비트 단위로 전송하는 통신 방식입니다. 병렬 통신: 여러 비트를 동시에 전송하는 통신 방식입니다. 잡음 제어: 신호 간섭: 신호 품질에 영향을 미치는 다른 전자 장치 또는 회로의 전자기 간섭입니다. 접지 루프: 서로 다른 위치 간의 접지 전위차로 인해 발생하는 잡음입니다. 잡음 억제: 필터, 차폐, 디커플링 커패시터와 같은 방법을 사용하여 잡음 간섭을 줄이는 것입니다. 차동 신호: 신호와 반전된 신호를 결합하여 잡음 간섭을 줄이는 것입니다. 전자기 적합성: 전자기 복사: 전자 장치에서 생성되어 다른 장치를 방해할 수 있는 전자기파입니다. 차폐: 금속 인클로저 또는 층을 사용하여 전자기 복사 및 간섭을 차단하고 격리하는 것입니다. 접지 설계: 전자기 간섭 및 접지 루프를 줄이기 위해 장치 접지를 적절하게 계획하고 연결하는 것입니다. 이러한 개념을 철저히 이해하면 PCB 설계 및 제조 과정에서 문제를 해결하고 설계를 더욱 최적화하는 데 도움이 됩니다.2단계: 적절한 인쇄 회로 기판 설계 도구 선택
올바른 인쇄 회로 기판 설계 도구를 선택하는 것은 성공의 핵심 요소 중 하나입니다. 시중에는 Altium Designer, Eagle, KiCad와 같은 강력한 인쇄 회로 기판 설계 소프트웨어가 많이 있습니다. 설계자는 자신의 필요에 맞는 도구를 선택함으로써 인쇄 회로 기판 설계 작업을 효율적으로 완료할 수 있습니다. Altium Designer, Eagle, KiCad와 같은 인쇄 회로 기판 설계 소프트웨어의 장단점은 다음 과 같습니다 .
Altium Designer의 장점: 복잡한 PCB 설계에 적합한 강력한 기능과 포괄적인 설계 환경. 설계자의 편리한 사용을 위해 풍부한 라이브러리와 부품 데이터베이스를 제공합니다. 복잡한 회로 설계를 효율적으로 처리하는 고급 레이아웃 및 라우팅 기능을 제공합니다. 다양한 파일 형식과 통합 버전 관리 시스템을 지원하여 팀 협업을 용이하게 합니다. 설계 검증 및 문제 해결에 도움이 되는 포괄적인 시뮬레이션 및 검증 도구를 제공합니다. Altium Designer의 단점: 높은 비용으로 인해 개인 설계자나 소규모 팀에게는 부담스러울 수 있습니다. 학습 곡선이 가파르고 소프트웨어에 익숙해지고 숙달하는 데 시간이 걸립니다. 대규모 프로젝트를 처리하려면 더 높은 컴퓨터 사양과 리소스가 필요할 수 있습니다.

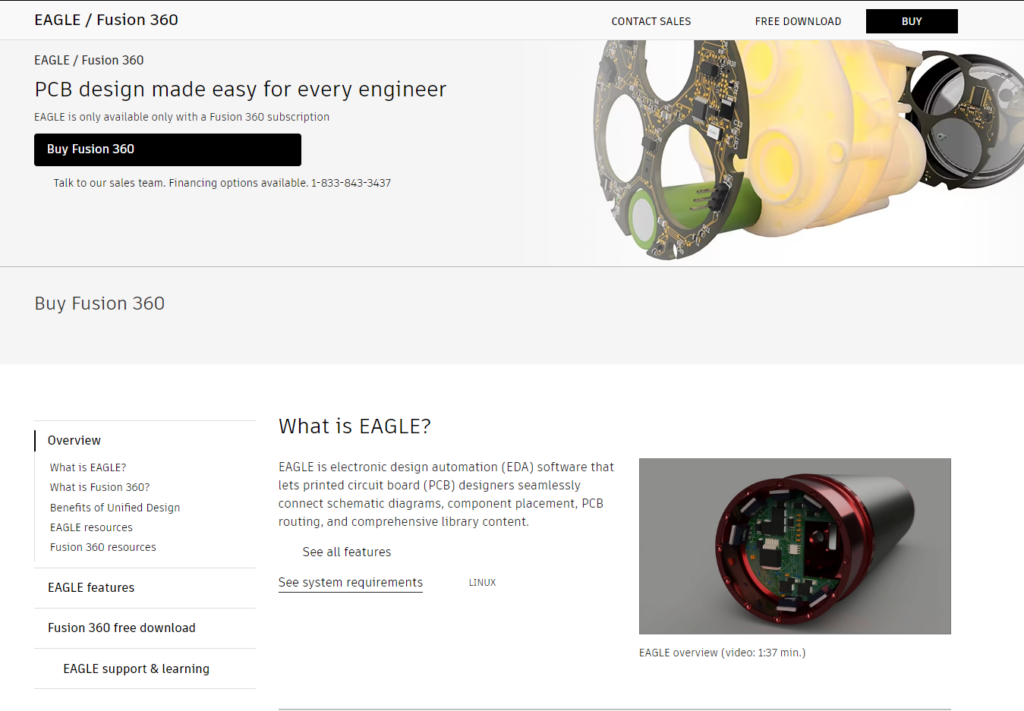

Eagle의 장점: 배우고 사용하기 쉬운 사용자 친화적인 인터페이스. 개인 설계자나 소규모 프로젝트에 적합한 무료 버전 제공. 활발한 사용자 커뮤니티와 광범위한 리소스 지원. 중형 PCB 설계에 적합한 뛰어난 레이아웃 및 라우팅 기능. Eagle의 단점: 복잡하고 대규모 프로젝트 처리 시 성능 제한. 일부 고급 기능 및 시뮬레이션 도구 부족, 제한된 기능. 고급 기능 및 확장 기능을 사용하려면 유료 버전을 구매해야 할 수 있습니다.

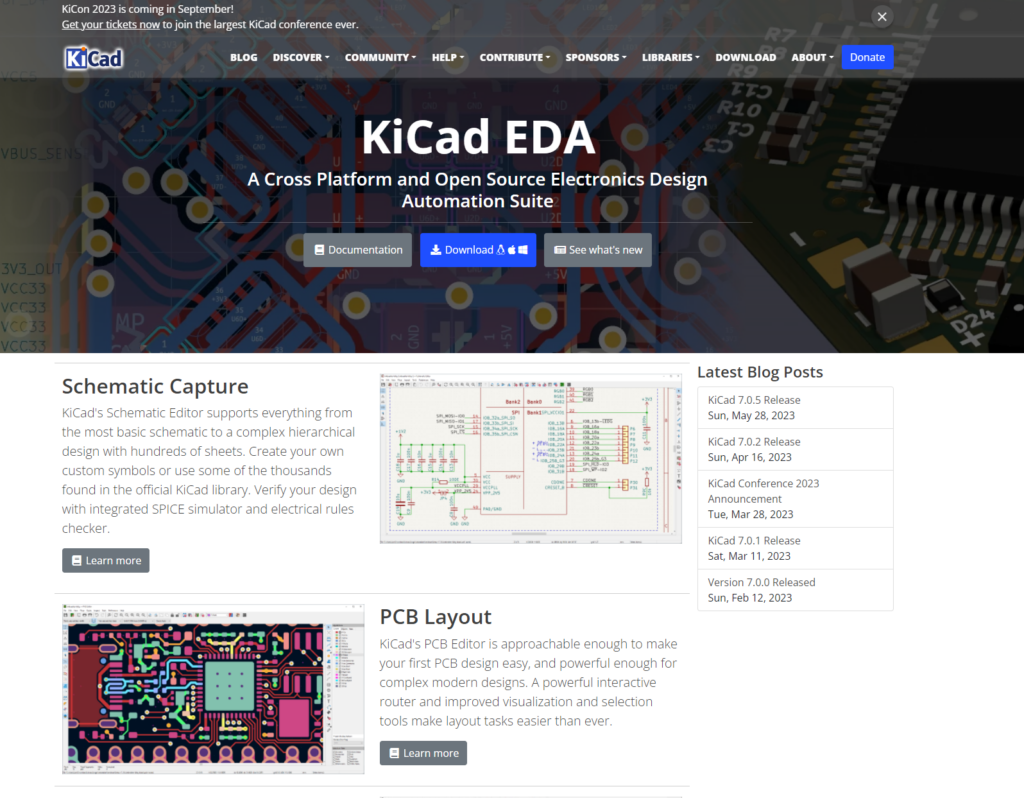

KiCad의 장점: 무료 오픈 소스로 개인 설계자와 소규모 팀에 적합합니다. 중형 PCB 설계를 위한 안정적인 레이아웃 및 라우팅 기능을 제공합니다. 활발한 사용자 커뮤니티와 광범위한 리소스 지원을 제공합니다. 개별 요구 사항에 맞춰 사용자 정의 및 확장 가능한 소프트웨어 기능을 제공합니다. KiCad의 단점: 다른 상용 소프트웨어에 비해 학습 곡선이 가파르며, 숙달하는 데 더 많은 시간이 필요합니다. 일부 고급 기능 및 시뮬레이션 도구가 없거나 상용 소프트웨어에 비해 성능이 떨어질 수 있습니다. 3D 시각화와 같은 일부 고급 기능이 부족합니다.
3단계: 인쇄 회로 기판 설계의 신중한 레이아웃 및 라우팅
적절한 레이아웃과 라우팅은 신호 간섭과 노이즈를 최소화하는 동시에 회로의 성능과 안정성을 향상시킵니다. 레이아웃 과정에서 설계자는 부품 배치를 신중하게 하고, 신호 및 전력선 라우팅에 주의를 기울이고, 접지면 계획을 수립해야 합니다. 라우팅 시에는 교차 간섭을 방지하고 신호 무결성을 최적화하기 위해 적절한 트레이스 폭과 간격을 사용해야 합니다. 다음은 PCB 레이아웃 및 라우팅 과정에서 신호 간섭과 노이즈를 최소화하고 회로 성능과 안정성을 향상시키는 몇 가지 실제 사례와 기술입니다. 아날로그 및 디지털 신호 분리: 상호 간섭을 방지하기 위해 아날로그 및 디지털 신호의 레이아웃을 분리하십시오. 아날로그 신호는 일반적으로 더 민감하므로 디지털 신호와 최대한 분리해야 합니다. 접지면 계획: 적절한 접지면 계획은 접지 귀환 경로의 노이즈와 간섭을 줄여줍니다. 충분한 접지면 면적과 관련 부품의 접지 핀과의 양호한 연결을 확보하십시오. 고속 신호 관리: 고속 신호선의 경우, 차동 쌍, 임피던스 정합, 신호 길이 정합과 같은 기술을 사용하여 신호 무결성을 유지하십시오. 이러한 기술은 신호 왜곡과 누화를 줄여 신호 품질을 향상시킬 수 있습니다. 전원 및 신호선 분리: 전원 및 신호선의 레이아웃을 분리하여 전원 노이즈가 신호에 미치는 영향을 최소화하십시오. 전원선과 신호선을 병렬로 연결하지 말고 가능한 한 멀리 떨어뜨려 배치하십시오. 교차 간섭 방지: 배선 시 신호선이 교차하지 않도록 하십시오. 교차 간섭은 누화 및 전자기 간섭을 유발하여 신호 품질 저하를 초래할 수 있습니다. 교차 간섭을 방지하려면 계층 간 배선을 사용하거나 계층 간 연결에 비아를 사용하십시오. 핀 할당 전략: 관련 부품 간의 신호 경로를 최대한 짧고 직접적으로 유지하기 위해 핀을 현명하게 할당하십시오. 이를 통해 신호 전송 지연, 손실 및 회로 누화를 줄일 수 있습니다. 제어 임피던스: 설계 요구 사항에 따라 드라이버와 수신기의 특성 임피던스와 일치하도록 신호선의 임피던스를 제어하십시오. 임피던스 불일치는 신호 반사 및 무결성 문제를 초래할 수 있습니다. 접지 핀 레이아웃: 민감한 아날로그 회로의 경우, 접지 핀을 함께 모아 양호한 접지점을 형성하고 접지 귀환 경로의 노이즈를 줄이십시오. 전자기 차폐: 잡음에 민감한 회로나 모듈의 경우, 차폐 캔, 층간 차폐, 접지면 분리 등의 전자기 차폐 기술을 사용하여 외부 간섭의 영향을 줄일 수 있습니다. 결합 및 꼬임: 클록 신호와 해당 접지선과 같이 결합이 필요한 신호의 경우, 간섭과 누화를 최소화하기 위해 꼬임 방식으로 배선합니다.
4단계: 열 관리 고려
열 관리는 고전력 또는 대형 인쇄 회로 기판 설계에 있어 필수적인 요소입니다. 회로 온도가 허용 범위 내로 유지되도록 하려면 방열판, 냉각 팬 또는 방열판을 적절하게 배치해야 합니다. 또한, 방열판, 방열 패드, 방열 그리스와 같은 적절한 방열 소재와 기술을 선택하면 방열 효과를 높일 수 있습니다. 전자 장치나 회로 기판의 열 관리에는 방열판, 방열 패드, 방열 그리스가 일반적인 솔루션입니다. 각 방열판은 서로 다른 원리를 기반으로 작동하며, 아래에서 각각에 대한 설명을 제공합니다. 방열판은 일반적으로 알루미늄이나 구리로 만들어진 높은 열전도도를 가진 금속 부품입니다. 방열판의 작동 원리는 표면적을 늘리고 더 넓은 방열 표면을 제공하여 열 전도 및 방열을 가속화하는 것입니다. 방열판은 프로세서나 전력 증폭기와 같이 냉각이 필요한 부품과 밀착되어 열 전도를 통해 부품 표면의 열을 방열판으로 전달합니다. 열은 방열판 핀의 더 넓은 표면적을 통해 주변 공기로 방출됩니다. 방열판 설계는 일반적으로 표면적 극대화, 방열 효율 향상, 그리고 공기 흐름 대류 향상을 통해 냉각 효과를 더욱 향상시키는 데 중점을 둡니다. 방열 패드는 일반적으로 열전도율이 좋은 실리콘 젤이나 고무로 만들어진 부드러운 소재입니다. 작동 원리는 열원과 방열판 사이의 틈을 채워 열전도 효율을 향상시키는 것입니다. 방열 패드는 전자 부품(예: 칩 또는 전력 모듈)과 방열판 사이에 배치할 수 있습니다. 방열 패드는 어느 정도 압축성을 가지고 있어 불규칙한 틈을 메우고 더 나은 열전도 경로를 제공합니다. 방열 패드의 열전도율은 열원에서 방열판으로 열을 빠르게 전달하여 효과적인 열 관리를 가능하게 합니다. 방열 그리스는 일반적으로 실리콘 그리스 또는 금속 산화물로 만들어진 높은 열전도율의 화합물입니다. 작동 원리는 전자 부품 표면과 방열판 사이의 미세한 틈을 채워 두 부품 사이의 열전도 효율을 향상시키는 것입니다. 방열 그리스의 주요 역할은 표면의 미세한 요철과 틈을 메워 열 계면의 열 저항을 줄이고 열전도 효율을 향상시키는 것입니다. 적절한 양의 열 그리스를 도포하면 열 접촉이 개선되어 열원에서 방열판으로의 열 전도가 향상됩니다. 이러한 열 관리 솔루션은 전자 기기에서 중요한 역할을 하며, 열원에서 방열판으로 열을 효율적으로 전달하고 기기의 온도를 안전 범위 내로 유지하는 데 도움을 줍니다.5단계: 적절한 재료 및 제조업체 선택

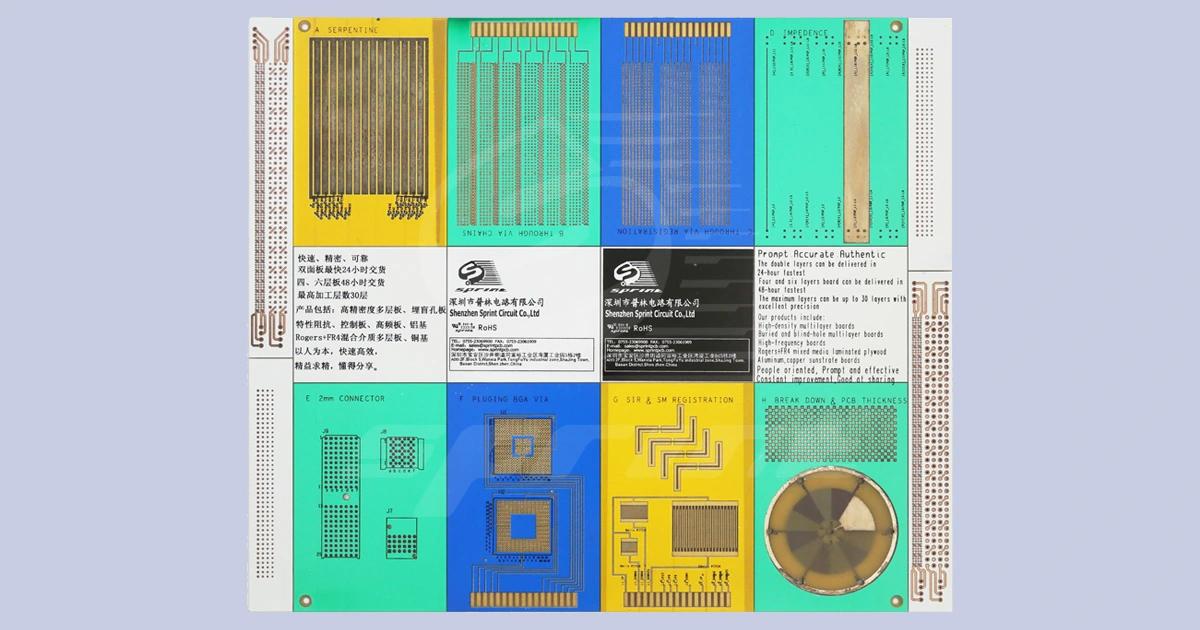

고품질 PCB 소재와 신뢰할 수 있는 제조업체를 선택하는 것은 PCB의 성능과 신뢰성을 보장하는 데 매우 중요합니다. 프리미엄 소재는 더 나은 신호 전송과 기계적 강도를 제공하며, 신뢰할 수 있는 제조업체는 고품질 제조 공정과 적시 납품을 보장합니다. 다음은 잘 알려진 PCB 소재 브랜드입니다. Isola는 고성능 절연 기판 소재의 세계적인 선도 제조업체로, 광범위한 PCB 소재 솔루션을 제공합니다. Rogers Corporation은 고성능 소재 전문 기업으로, RO4000, RO3000, RT/duroid 시리즈와 같은 혁신적인 PCB 소재를 전자 산업에 제공합니다.
파나소닉은 고성능 구리 호일과 폴리이미드 기판을 포함한 다양한 PCB 소재를 제공하는 유명 전자 제품 제조업체입니다.
Shengyi Technology는 중국 최고의 PCB 소재 제조업체 중 하나로, 다양한 구리 호일, 사전 함침 필름, 기판 소재를 제공합니다.
ITEQ는 유리 섬유 기판, 폴리이미드 기판, 다층 소재 등 고성능 기판 소재를 공급하는 세계적인 선도 기업입니다. Ventec International Group은 고속/고주파 소재, 열 관리 소재, 친환경 소재 등 혁신적인 PCB 소재 솔루션을 제공합니다. TUC는 강성 및 연성 PCB 소재에 중점을 둔 공급업체로, 자동차, 통신, 가전 산업 등 다양한 산업에서 널리 사용되고 있습니다.
6단계: 엄격한 테스트 및 검증 수행
PCB 양산에 앞서 엄격한 테스트와 검증을 수행하는 것은 필수적인 단계입니다. 기능 테스트, 신호 무결성 테스트, 신뢰성 테스트 등 다양한 테스트 방법을 활용하여 PCB 성능이 기대치를 충족하는지 확인하고 잠재적 문제를 식별하여 해결합니다. 기능 테스트, 신호 무결성 테스트, 신뢰성 테스트는 PCB 설계 및 제조에서 PCB의 성능과 신뢰성을 보장하는 중요한 테스트 방법입니다. 다음은 이러한 테스트에 대한 몇 가지 일반적인 방법과 단계입니다. 기능 테스트는 PCB의 회로와 부품이 예상대로 작동하는지 확인하는 것을 목표로 합니다. 이러한 테스트는 다음 단계를 통해 수행할 수 있습니다. 테스트 계획 수립: 테스트할 기능과 예상 결과를 결정합니다. 테스트 스크립트 작성: 테스트 계획을 기반으로 테스트 스크립트 또는 테스트 케이스를 준비합니다. 테스트 장비 설정: 오실로스코프, 멀티미터 등 필요한 테스트 장비와 도구를 준비합니다. 테스트 장비 연결: 테스트 장비를 PCB의 관련 인터페이스 또는 핀에 연결합니다. 테스트 실행: 테스트 스크립트를 단계별로 따르고 테스트 결과를 기록합니다. 결과 분석: 테스트 결과를 분석하여 기능이 제대로 작동하는지 확인합니다. 문제 해결: 테스트 중 문제가 발견되면 오류를 추적하고 해결한 후 다시 테스트합니다. 신호 무결성 테스트는 PCB에서 신호가 전송되는 동안 노이즈, 왜곡 또는 간섭의 영향을 받지 않는지 확인하는 데 사용됩니다. 신호 무결성 테스트를 수행하는 일반적인 단계는 다음과 같습니다. 신호 무결성 테스트 보드 설계: 신호 무결성 테스트 전용 보드 또는 회로를 만듭니다. 테스트 지점 정의: 테스트할 신호 경로와 테스트 지점을 선택합니다. 신호 프로브 추가: 신호 프로브를 테스트 지점에 연결하여 신호 파형을 모니터링합니다. 신호 적용: 테스트 지점에 적절한 신호를 주입합니다. 신호 파형 관찰: 오실로스코프나 로직 분석기와 같은 장치를 사용하여 신호의 파형, 노이즈 및 타이밍을 관찰합니다. 결과 분석: 예상 신호 파형과 관찰된 파형을 비교하여 신호 무결성을 평가합니다. 설계 최적화: 신호 무결성 문제가 발견되면 배선 변경, 종단 저항 추가, 차폐 장치 추가 등 PCB 설계를 조정하십시오. 신뢰성 테스트는 장기 작동 시 PCB의 성능과 신뢰성을 평가하는 것을 목표로 합니다. 신뢰성 테스트를 수행하는 몇 가지 일반적인 방법은 다음과 같습니다. 온도 사이클링 테스트: 극한의 작동 조건을 시뮬레이션하기 위해 PCB를 고온 및 저온과 같은 다양한 온도 환경에 배치합니다. 진동 테스트: PCB를 진동 테이블에 연결하고 다양한 주파수와 진폭에서 진동 테스트를 수행하여 운송 또는 작동 중 진동 환경을 시뮬레이션합니다. 습도 테스트:PCB를 고습 환경에 노출시켜 습기 내성을 테스트하고 습한 작업 환경을 시뮬레이션합니다. 전기적 열 응력 시험: 전류를 인가하고 열 사이클링 시험을 수행하여 PCB 전자 부품 및 솔더 접합부의 내구성을 평가합니다. 전기적 성능 시험: 저항, 정전용량, 절연 저항 등과 같은 PCB의 전기적 매개변수를 측정하여 사양 준수 여부를 확인합니다. 신뢰성 평가: 시험 결과 및 사양 요건을 기반으로 PCB의 신뢰성을 평가하고 잠재적 문제를 파악합니다. 인쇄 회로 기판 설계 및 제조 기술을 습득하려면 지속적인 학습과 연습이 필요합니다. 인쇄 회로 기판 설계 원리에 대한 심층적인 이해, 적절한 도구 선택, 신중한 레이아웃 및 라우팅, 열 관리 고려, 적합한 재료 및 제조업체 선택, 그리고 엄격한 테스트 및 검증을 통해 PCB 업계 종사자들은 설계 품질을 향상시키고 PCB의 성능과 신뢰성을 보장할 수 있습니다. 끊임없이 최고를 향해 노력한다면 여러분도 인쇄 회로 기판 설계 및 제조의 달인이 될 수 있습니다!
