SMT 어셈블리가 PCBA 제조에 선호되는 이유: 비용, 속도 및 정밀도
2024-10-24보고자: SprintPCB

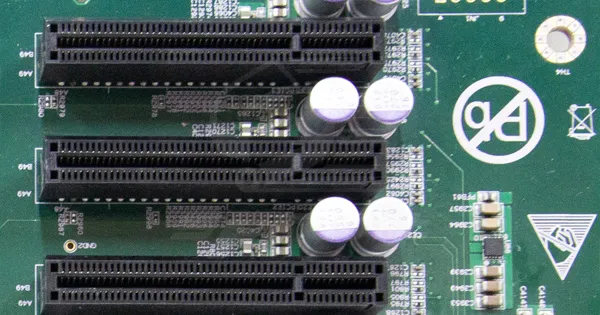

SMT 조립이란 무엇인가요?
표면실장기술(SMT)은 기존의 스루홀(through hole) 기술 없이 전자 부품을 인쇄 회로 기판(PCB) 표면에 직접 실장하는 전자 조립 방식입니다. 스루홀 기술에 비해 SMT는 생산 공정을 간소화하고, 드릴링과 복잡한 리드 사용의 필요성을 줄이며, 더 작고 컴팩트한 전자 장치의 제조를 가능하게 합니다.
SMT 조립 공정
SMT 조립은 높은 수준의 자동화를 특징으로 하며, PCB에 부품을 빠르고 정밀하게 배치할 수 있습니다. 이 공정은 다음과 같은 몇 가지 주요 단계로 구성됩니다.
솔더 페이스트 적용:
솔더 패드는 일반적으로 실크스크린 인쇄와 유사한 스텐실 공정을 사용하여 도포하는 솔더 페이스트로 준비됩니다. 스텐실은 표면 실장 소자(SMD)가 배치될 영역에 솔더를 정밀하게 도포할 수 있도록 합니다. 솔더 페이스트는 접착제와 도체 역할을 모두 하여 부품을 기판에 단단히 접합합니다.
자동 구성 요소 배치:
솔더 페이스트가 도포되면, 고도로 특수 제작된 기계가 부품을 매우 정확하게 기판에 픽앤플레이스합니다. 부품은 릴이나 트레이를 통해 기계로 공급되고, 기계는 각 부품을 해당 솔더 패드에 정렬하고 배치합니다. 이러한 자동화는 수동 배치를 없애고, 인적 오류를 줄이며 생산 속도를 향상시킵니다.
리플로우 솔더링:
다음 단계는 리플로우 솔더링으로, 기판 전체를 가열하여 솔더 페이스트를 녹여 부품과 PCB 사이에 영구적인 접합을 형성합니다. 리플로우 오븐을 사용하여 이를 달성하며, 다음과 같은 여러 가지 방법을 사용할 수 있습니다. - 적외선 리플로우: 이 방법은 적외선을 사용하여 솔더를 가열합니다. - 대류 리플로우: 오븐 내에서 뜨거운 공기를 순환시켜 열을 고르게 전달합니다. - 기상 리플로우: 기화된 액체가 솔더에 열을 전달하여 정밀한 온도 제어를 제공합니다. 각 방법은 장단점을 가지고 있으며, 특히 더 높은 온도가 필요한 무연 솔더링과 같은 환경 문제를 고려할 때 더욱 그렇습니다.
양면 조립:
PCB 설계상 양면 부품이 필요한 경우, 반대쪽에도 이 과정을 반복합니다. 두 번째 가열 과정에서 첫 번째 면의 부품이 손상되지 않도록 주의해야 합니다. 열에 민감한 부품은 리플로우 공정에 노출되는 것을 방지하기 위해 나중에 추가할 수 있습니다.
세척 및 잔여물 제거:
납땜 후 PCB에는 플럭스나 납땜 잔여물이 종종 남아 있는데, 이를 제거하지 않으면 단락을 유발할 수 있습니다. 세척 공정을 통해 과도한 물질을 씻어내어 기판을 오염 없이 깨끗하게 유지합니다.
검사 및 테스트:
SMT 조립에는 엄격한 검사 및 테스트가 포함되어 있어 품질을 보장합니다. 자동 광학 검사(AOI) 시스템은 최종 제품을 참조 이미지와 비교하여 부품 정렬 불량, 납땜 부족, 부품 누락 등의 문제를 감지합니다. 또한, 기능 테스트를 통해 배송 전에 회로가 예상대로 작동하는지 확인합니다.
PCBA 제조에서의 SMT 조립 이점
표면실장기술(SMT)은 PCBA 제조 에 여러 가지 주목할 만한 이점을 제공하며 , 특히 대량 생산 시 효율성, 비용 절감, 그리고 설계 유연성 측면에서 큰 이점을 제공합니다. 이러한 이점을 간략하게 설명하면 다음과 같습니다.
비용 절감
SMT는 제조 공정을 단순화하여 생산 비용을 크게 절감합니다. 기존의 스루홀 기술은 부품 리드를 드릴링하고 삽입해야 하는데, 이는 시간이 많이 소요되고 제조 비용도 증가시킵니다. SMT는 드릴링 작업의 대부분을 없애 공정 효율성을 높입니다. 또한, SMT 부품의 크기와 무게가 줄어들어 원자재 소비가 줄어들어 추가적인 비용 절감 효과를 가져옵니다.
더 작고 가벼운 장치
SMT는 PCB 양면에 부품을 실장할 수 있도록 하여 부품 밀도와 설계 유연성을 크게 향상시킵니다. SMT 부품의 작은 크기는 더욱 컴팩트한 PCBA 설계를 가능하게 하며, 이는 소형화와 고효율이 필수적인 스마트폰, 태블릿, 웨어러블 기기, 항공우주 산업 등에 매우 중요합니다.
자동화 및 일관성
SMT 조립 공정은 고도로 자동화되어 있으며, 기계를 사용하여 부품을 정확하게 배치하고 납땜합니다. 최신 SMT 장비는 시간당 수만 개의 부품을 고정밀로 배치하여 생산 속도를 높이고 오류 및 결함을 줄입니다. 이러한 자동화는 생산의 일관성을 향상시키고 대량 생산 시 품질과 안정성을 보장합니다.
향상된 전기 성능
SMT 부품은 일반적으로 크기가 더 작고 리드가 짧아 회로의 저항과 인덕턴스를 줄여 신호 전송 및 전반적인 전기적 성능을 향상시킵니다. 이러한 장점은 5G 통신, 데이터 센터, 고성능 컴퓨팅 장치와 같은 고주파 애플리케이션에 특히 중요합니다.
향상된 설계 유연성
SMT는 스루홀이 필요 없으므로 설계자가 PCB 양면에 부품을 실장할 수 있습니다. 이를 통해 설계 자유도가 향상되어 회로가 더욱 작고 효율적이며, 특히 공간이 제한된 장치에서 고급 기능 통합이 가능합니다. 또한, SMT 부품은 스루홀 부품과 함께 사용할 수 있어 더 높은 기계적 강도나 열 관리가 필요한 설계에도 적합합니다.
대량 생산을 위한 확장성
SMT는 높은 수준의 자동화를 통해 뛰어난 확장성을 제공하여 PCBA 제조업체가 품질 저하 없이 생산량을 늘릴 수 있도록 지원합니다. 이러한 확장성은 가전제품 및 자동차 제조와 같이 연간 수백만 대의 제품을 생산하는 산업에 매우 중요합니다. SMT는 불량률을 최소화하면서 대규모 작업에 효율적인 솔루션을 제공합니다.
조립 속도 및 수동 개입 감소
SMT는 기존 스루홀 기술에 비해 수작업 개입의 필요성을 줄여줍니다. 스루홀 기술은 작업자가 부품 리드를 수동으로 정렬하고 드릴로 뚫은 구멍에 삽입해야 하는 반면, SMT는 자동화된 기계를 사용하여 부품을 배치하여 생산 속도를 크게 높이고 인적 오류를 줄입니다. 자동화된 장비는 시간당 25,000개 이상의 부품을 배치할 수 있어 효율성을 더욱 향상시킵니다.
SMT에서의 부품 밀도와 양면 조립
SMT는 동일한 공간에 더 많은 부품을 배치할 수 있도록 하여 부품 밀도를 높이고, 최신 전자 기기의 기능을 향상시키면서 더 작은 면적을 유지할 수 있도록 합니다. 양면 조립은 SMT의 또 다른 주요 장점으로, PCB 양면에 부품을 실장할 수 있어 공간 활용도를 극대화하고 더욱 복잡한 설계를 가능하게 합니다. 이러한 유연성은 스마트폰이나 웨어러블 기기처럼 크기에 민감한 기기에 특히 유용합니다.
관통홀 부품과의 공존
SMT가 대부분의 PCB 어셈블리 표준으로 자리 잡았지만, 특정 애플리케이션에서는 여전히 스루홀 부품이 필요합니다. 특히 전원 커넥터나 방열판처럼 추가적인 기계적 강도가 필요한 경우 더욱 그렇습니다. SMT와 스루홀 부품은 동일한 보드에 공존할 수 있어 설계자에게 더 많은 옵션을 제공하고 신뢰성과 유연성의 균형을 맞출 수 있습니다.
현대 전자공학에서 SMT의 핵심 역할
SMT 어셈블리는 PCBA 제조 공정에 혁신을 일으켜 비용 절감 및 자동화를 넘어 다양한 이점을 제공합니다. 드릴링 필요성을 없애고, 수동 개입을 줄이며, 생산 속도와 유연성을 향상시킴으로써 SMT는 현대 전자 제조의 핵심 기술로 자리 잡았습니다. 더 작고 가벼우며 복잡한 회로 기판을 생산할 수 있는 능력은 SMT를 미래 전자 산업에 필수적인 기술로 만들었습니다. 향상된 신뢰성, 향상된 성능, 그리고 대량 생산을 위한 확장성과 같은 장점을 갖춘 SMT는 전 세계 제조업체들이 선호하는 방식으로 자리 잡았습니다. 소형 고성능 전자 기기에 대한 수요가 지속적으로 증가함에 따라 SMT는 가전제품, 항공우주, 자동차, 통신 분야의 발전을 이끄는 원동력으로 남을 것입니다.
