완벽한 PCB 보장: 중요한 문자 인쇄 프로세스 풀기

그렇다면 PCB를 제조할 때 문자 인쇄가 어떻게 이루어지는지 알고 계신가요?

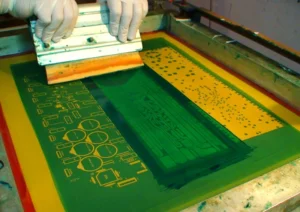

문자 인쇄 공정을 시작하기 전에 충분한 준비가 필요합니다. 여기에는 인쇄 장비와 재료의 상태가 양호하고 생산 요건을 충족하는지 철저히 검사하는 것이 포함됩니다. 또한, 인쇄의 정확성과 품질을 보장하기 위해 PCB(인쇄 회로 기판)를 철저히 세척해야 합니다. 문자 인쇄 공정의 첫 번째 단계는 인쇄할 회로 패턴과 표시를 준비하는 것입니다. 이러한 패턴은 일반적으로 전자 파일 형태이며, 크기와 위치가 PCB 기판 표면과 완벽하게 일치하도록 전문 소프트웨어를 사용하여 그래픽 처리 및 조정이 필요합니다. 문자 인쇄를 시작하기 전에 인쇄 장비를 정밀하게 구성해야 합니다. 여기에는 인쇄 공정의 안정성과 정확성을 보장하기 위해 스크린 인쇄기의 인쇄 속도, 압력, 온도와 같은 매개변수를 조정하는 작업이 포함됩니다. 준비 작업과 장비 설정이 완료되면 문자 인쇄 공정이 공식적으로 시작됩니다. 이 단계에서는 실크스크린 인쇄기를 사용하여 전처리된 회로 패턴과 라벨을 PCB 표면에 인쇄합니다. 패턴의 선명도와 정밀도를 보장하기 위해 인쇄 중 안정적인 압력과 속도를 유지하는 것이 중요합니다. 문자 인쇄가 완료된 후에는 인쇄 품질을 검사하고 검증해야 합니다. 육안 검사 및 측정 도구를 통해 각 문자와 패턴의 정확성과 일관성, 그리고 PCB 기판 표면의 전반적인 품질을 보장할 수 있습니다. 인쇄가 완료되면 잉크 또는 안료는 처리 및 경화 과정을 거쳐야 합니다. 이는 열처리 또는 자외선 조사와 같은 방법을 통해 PCB 표면에 인쇄된 패턴의 안정성과 내구성을 확보하는 데 도움이 됩니다. 마지막으로, 문자 인쇄 후 PCB(인쇄 회로 기판)는 최종 검사 및 포장 과정을 거쳐야 합니다. 포장 과정에서는 문자 인쇄 손상을 방지하고 제품의 무결성과 안전성을 보장하기 위한 예방 조치가 중요합니다. 문자 인쇄의 단계와 공정은 간단해 보일 수 있지만, 모든 세부 사항이 매우 중요합니다. 꼼꼼한 준비, 엄격한 품질 관리, 그리고 첨단 기술을 통해 PCB 생산에서 문자 인쇄의 정확성과 신뢰성을 보장할 수 있습니다. 다음으로, 문자 인쇄 공정에 사용되는 장비와 재료, 그리고 완벽한 PCB 제작이라는 목표를 달성하기 위한 효과적인 품질 관리 방법을 살펴보겠습니다.

문자 인쇄에 사용되는 장비 및 재료

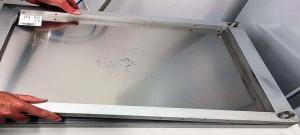

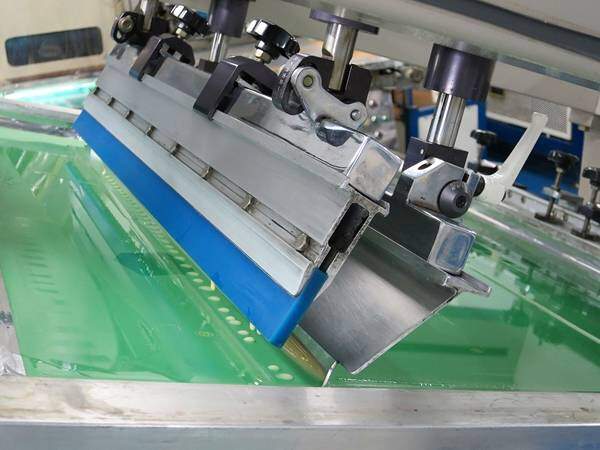

문자 인쇄는 스크린 인쇄기를 사용하여 PCB(인쇄 회로 기판) 표면의 원하는 위치에 잉크 또는 안료를 도포하는 공정입니다. 문자 인쇄에 사용되는 가장 일반적인 장치 중 하나는 잉크 또는 안료를 코팅할 수 있는 금속 메시(일반적으로 스테인리스 스틸 와이어로 제작)로 구성된 스크린 인쇄기입니다. 스크린 인쇄기의 작동 원리는 메시의 구멍을 통해 잉크 또는 안료를 밀어 넣은 다음 PCB 표면에 압력을 가하여 잉크 또는 안료를 원하는 위치로 옮겨 원하는 패턴을 만드는 것입니다. 스크린 인쇄기에는 인쇄 품질과 정밀도를 보장하기 위해 조정해야 하는 몇 가지 주요 매개변수가 있습니다. 예를 들어, 메시 크기와 모양은 인쇄 패턴의 촘촘함을 결정하고 인쇄기의 속도와 압력 또한 잉크 또는 안료의 전달에 영향을 미칩니다. 따라서 작업자는 최상의 인쇄 결과를 얻기 위해 특정 PCB 설계 및 요구 사항에 따라 이러한 매개변수를 조정해야 합니다. 문자 인쇄에 사용되는 재료는 인쇄 품질을 보장하는 중요한 요소입니다. 문자 인쇄에 사용되는 일반적인 인쇄 재료에는 잉크와 안료가 있습니다. 잉크는 일반적으로 반고체 또는 액체 형태이며 PCB 표면에 원하는 문자와 패턴을 생성하는 데 사용됩니다. 잉크는 특정 요구 사항에 따라 선택할 수 있습니다. 예를 들어, 유기 용제 기반 또는 수성 잉크는 인쇄 재료 선택을 위해 응용 분야의 필요에 따라 선택할 수 있습니다. 안료는 색상이 안정적인 분말 재료로, 일반적으로 색상 패턴 및 표시 인쇄에 사용됩니다. 문자 인쇄 공정에서는 안료를 적절한 희석제와 혼합하여 인쇄 잉크를 만든 다음 스크린 인쇄기를 사용하여 도포합니다. 안료는 인쇄된 패턴의 선명도와 내구성을 보장하기 위해 색상 안정성, 입자 크기, 광택 등의 요소를 고려하여 선택합니다. 잉크와 안료 외에도 특정 PCB 설계 요구 사항에 따라 전도성 잉크 및 솔더 레지스트 잉크와 같은 특수 문자 인쇄 재료가 사용됩니다. 전도성 잉크는 회로 기판의 솔더 패드 및 배선 연결과 같은 전도성 패턴을 인쇄하는 데 사용할 수 있으며, 솔더 레지스트 잉크는 납땜되지 않은 영역을 솔더 오염 및 단락으로부터 보호하는 데 사용할 수 있습니다. 문자 인쇄 공정에서 적절한 인쇄 장비와 재료를 선택하는 것은 인쇄 품질을 보장하는 데 중요한 단계입니다. 작업자는 인쇄 장비의 매개변수를 정밀하게 조정하고 특정 PCB 설계 및 요구 사항에 따라 적합한 잉크, 안료 또는 기타 특수 재료를 선택하여 고품질 문자 인쇄 효과를 달성해야 합니다.

문자 인쇄 품질 관리

문자 인쇄 품질 관리의 중요성

• 제품 품질을 보장하세요

• 생산 효율성 향상

• 비용 절감

• 고객의 신뢰도 향상

일반적인 문자 인쇄 품질 문제

• 문자 흐림

• 오인쇄

• 인쇄가 일관되지 않음

문자 인쇄 품질 관리 방법 및 기술

• 시각적 검사:

• 측정 도구의 사용:

• 표준화 작업:

• 자동화된 품질 관리:

• 지속적인 개선:

문자 인쇄 공정의 과제와 개선 사항

문자 인쇄 공정은 PCB 생산에서 중요한 역할을 하지만, 여러 가지 과제에 직면해 있습니다. 현대 전자 제품의 지속적인 발전으로 PCB의 복잡성과 고밀도 부품 레이아웃이 점차 증가함에 따라 문자 인쇄 공정에도 어려움이 발생하고 있습니다. 회로 기판 설계가 복잡해질수록 인쇄 패턴은 더욱 작고 복잡해져 인쇄 정확도와 일관성에 영향을 미칩니다. 동시에, 재료 선택 측면에서 제조업체는 고품질과 환경 요건 간의 균형을 맞춰야 합니다. 기존 잉크는 유해 물질을 함유할 수 있으며, 친환경 잉크는 인쇄 공정에서 원하는 성능을 발휘하지 못할 수 있습니다. 전자 제조 산업의 자동화 및 지능화 추세에 발맞추기 위해 문자 인쇄 공정은 작업 효율성과 품질 일관성을 향상시키기 위한 첨단 자동화 및 지능형 기술의 구현이 필요합니다. 문자 인쇄 공정에서 직면하는 과제를 해결하기 위해 다양한 개선 방안을 적용할 수 있습니다. 복잡성과 고밀도 부품 레이아웃으로 인한 과제를 해결하기 위해 고정밀 스크린 인쇄기와 고급 그래픽 처리 소프트웨어에 투자하여 인쇄 정확도와 정밀도를 향상시킬 수 있습니다. 또한, 인쇄 매개변수를 조정하고 인쇄 패턴을 최적화함으로써 복잡한 회로 기판의 요구 사항을 충족할 수 있습니다. 재료 선택과 관련하여, 인쇄 품질과 친환경성을 보장하기 위해 환경 기준을 충족하는 고품질 잉크와 안료를 선택해야 합니다. 또한 새로운 친환경 재료 개발을 면밀히 검토하고 선진적인 대안을 도입하는 것도 필수적입니다. 자동화된 문자 인쇄 장비와 로봇 지원 작업을 도입하면 인적 오류와 변동을 줄여 생산 효율성과 품질의 일관성을 향상시킬 수 있습니다. 동시에 머신 비전 기술을 활용한 실시간 모니터링 및 품질 검사를 통해 문제를 신속하게 감지하고 자동으로 조정할 수 있습니다. 효과적인 품질 관리와 기술 교육은 문자 인쇄 공정의 성공에 매우 중요합니다. 인쇄 매개변수와 품질 지표의 실시간 모니터링 및 기록을 포함하는 견고한 품질 관리 시스템을 구축하면 인쇄 공정의 정확성과 안정성을 확보할 수 있습니다. 또한, 종합적인 기술 교육을 제공함으로써 작업자가 올바른 인쇄 기술과 운영 핵심 사항을 숙지하고 운영 오류 및 품질 문제를 방지할 수 있습니다. 정기적인 품질 검토 및 기술 평가를 통해 문제점을 파악하고 지속적인 공정 개선을 촉진하여 문자 인쇄 공정의 지속적인 최적화 및 개선을 보장할 수 있습니다. 이러한 일련의 개선 방법과 조치를 통해 문자 인쇄 공정의 과제를 효과적으로 해결할 수 있습니다.인쇄 품질과 생산 효율성을 향상시키고 전자 산업의 지속적인 발전과 진보를 촉진합니다. 문자 인쇄 공정에 대한 심층적인 연구를 통해 PCB 생산에서 문자 인쇄 공정의 중요성과 영향력을 깊이 이해하게 되었습니다. 문자 인쇄의 정확성과 품질은 PCB의 성능과 신뢰성에 직접적인 영향을 미치므로, 이는 간과할 수 없는 중요한 단계입니다. 끊임없이 변화하는 전자 산업에서 문자 인쇄 공정의 지속적인 개선과 개발은 완벽한 PCB를 보장하는 데 필수적입니다. 철저한 품질 관리와 기술 혁신을 통해서만 미래에 더욱 효율적이고 신뢰할 수 있는 전자 제품을 만들 수 있습니다. PCB 생산에서 문자 인쇄 공정은 전자 설계를 실제 제품으로 구현하는 중요한 연결 고리입니다. 따라서 모든 전자 제조업체와 기술 전문가에게 문자 인쇄 공정에 대한 철저한 이해는 생산 효율성을 향상시킬 뿐만 아니라 제품 경쟁력을 강화합니다. 우리 모두 함께 문자 인쇄 공정에 집중하고 개선하여 더 나은, 완벽한 전자 세상을 만들어 나갑시다. 학습자든 전문가든 이 글이 귀중한 지식과 통찰력을 제공하기를 바랍니다.
