하드웨어 엔지니어가 다층 PCB를 처음 접하면 다소 당황스러울 수 있습니다. 거미줄처럼 촘촘하고 복잡한 패턴이 있는 10층 또는 8층 PCB를 보면 어디서부터 시작해야 할지 막막할 수 있습니다. 하지만 다층 PCB 설계는 현대 전자 제품의 필수적이고 필수적인 부분입니다. 다층 PCB의 내부 구조는 3차원 그래픽으로 표현될 수 있어 회로 기판 설계를 더욱 직관적으로 이해할 수 있습니다.HDI의 핵심
고밀도 인터커넥트(HDI)는 다층 PCB의 핵심 설계로, 주로 비아(Via) 기술로 구분됩니다. 다층 PCB의 회로 제조 공정은 단층 및 이중층 PCB와 유사하지만, 가장 큰 차이점은 비아 기술에 있습니다. 회로는 에칭으로 형성되고, 비아는 드릴링과 구리 도금을 통해 형성됩니다.다층 회로 기판의 유형
다층 회로 기판은 현대 전자 제품에서 널리 사용되고 필수적인 부품입니다. 다층 회로 기판의 설계 및 제조에는 제품의 복잡성과 성능 요구 사항에 따라 다양한 층 수와 기술을 선택하는 과정이 포함됩니다. 다음은 몇 가지 일반적인 다층 회로 기판 유형과 그 일반적인 용도입니다.관통형 PCB
스루홀 PCB는 가장 단순한 유형의 다층 회로 기판으로, 일반적으로 두 겹의 층이 스루홀을 통해 상호 연결되어 있습니다. 이 유형의 회로 기판은 일부 간단한 8비트 마이크로컨트롤러 제품에 적합하며, 비교적 저렴한 가격을 제공합니다. 그러나 스루홀 연결로 인한 잠재적인 신호 간섭 및 설계상의 제약으로 인해, 더 높은 성능이 요구되는 제품에는 점차 다른 유형의 회로 기판으로 대체되고 있습니다.퍼스트 오더 보드
퍼스트 오더 보드(First Order Board)는 32비트 마이크로컨트롤러 수준의 스마트 하드웨어에 적합한 일반적인 4~6층 스루홀 보드입니다. 더 넓은 층간 연결 공간과 설계 유연성을 제공하여 신호 간섭을 줄이고, 더 나은 전기적 성능과 노이즈 내성을 제공합니다. 동시에 제조 공정이 비교적 간단하고 비용도 저렴하여 다양한 중간 수준의 복잡성을 가진 제품에 선호됩니다.2차 위원회
2차 기판은 일반적으로 6~8층 구조로 구성된 더욱 발전된 형태의 다층 회로 기판입니다. 이 기판은 설계가 더욱 복잡하며 Linux 및 Android 수준의 스마트 하드웨어에 적합합니다. 이러한 제품에서는 통신 인터페이스, 고속 신호, 전원 및 접지 계층의 레이아웃이 더욱 정밀해야 하며, 2차 기판을 사용하면 이러한 요구 사항을 더 잘 충족할 수 있습니다.PCB를 통한 2차 적층
2차 적층 비아 PCB는 8층 이상의 기판에 사용되는 복잡한 형태입니다. 1차 및 2차 기판의 특징을 결합하여 여러 비아를 동일한 위치에 배치할 수 있으므로 연결 밀도가 높아지고 신호 무결성이 향상됩니다. 그러나 복잡성과 제조상의 어려움으로 인해 사용이 제한적이며, 주로 고급 제품에 적용됩니다.3차 기판 및 고차 회로 기판
3차 기판 및 고차 회로 기판은 복잡한 설계 및 제조 비용으로 인해 서버, 고성능 컴퓨터 등과 같은 초고성능 애플리케이션에 일반적으로 사용됩니다. 이러한 기판은 더 많은 신호 및 전력 플레인 층을 제공하여 복잡한 신호 전송 및 전력 관리 요구 사항을 충족할 수 있습니다. 높은 가격으로 인해 초고성능과 신뢰성이 요구되는 애플리케이션에 일반적으로 사용됩니다. 스마트폰 및 기타 소형 제품은 일반적으로 8층 1차 기판에서 10층 2차 기판까지 다양한 기능을 제공합니다. 제한된 공간 내에 다양한 기능과 복잡한 회로를 수용해야 하기 때문에, 더 많은 층과 고차 회로 기판을 사용하면 신호 무결성, 전력 관리 및 방열 요구 사항을 더 잘 충족할 수 있습니다. 전반적으로 적절한 유형의 다층 회로 기판을 선택하는 것은 제품의 성능 요구 사항, 신호 무결성, 전기적 성능, 레이아웃 복잡성 및 예산 제약에 따라 달라집니다. 기술의 지속적인 발전으로 점점 더 많은 제품이 기능 및 성능 요구 사항을 충족하기 위해 고차 회로 기판을 채택하고 있습니다.가장 일반적인 관통 구멍 유형

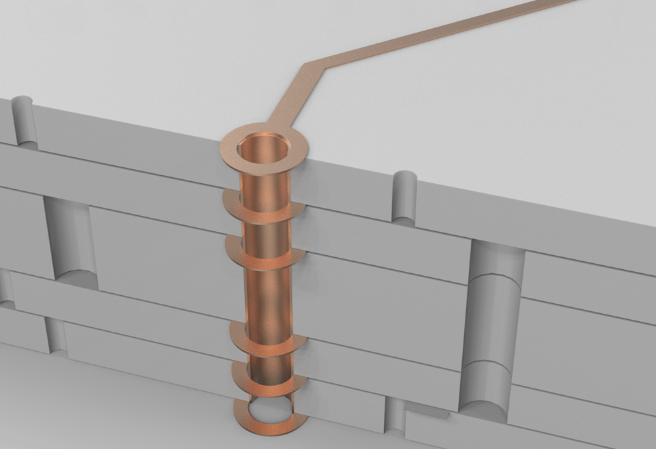

첫 번째 층에서 마지막 층까지 이어지는 비아는 한 가지 유형만 있습니다. 외부 트레이스든 내부 트레이스든 비아는 관통형으로 뚫려 있으며, 이를 스루홀 PCB라고 합니다. 층의 수는 스루홀 PCB와는 무관하며, 일반적으로 사용되는 2층 PCB에도 스루홀이 있습니다. 많은 스위치와 군용 회로 기판은 20층 구조임에도 불구하고 여전히 스루홀 비아를 사용합니다. 이 공정은 드릴 비트로 PCB에 구멍을 뚫은 후 구멍 내부에 구리를 도금하여 전기적 연결을 형성하는 과정입니다.

도금된 관통홀 직경은 일반적으로 0.2mm, 0.25mm, 0.3mm입니다. 그러나 0.2mm 규격은 일반적으로 0.3mm 규격보다 비쌉니다. 드릴 비트가 얇을수록 파손되기 쉽고 드릴링 시간이 더 오래 걸리기 때문입니다. 이러한 추가 시간과 드릴 비트 비용은 회로 기판 가격 상승에 반영됩니다.
HDI 보드의 레이저 비아

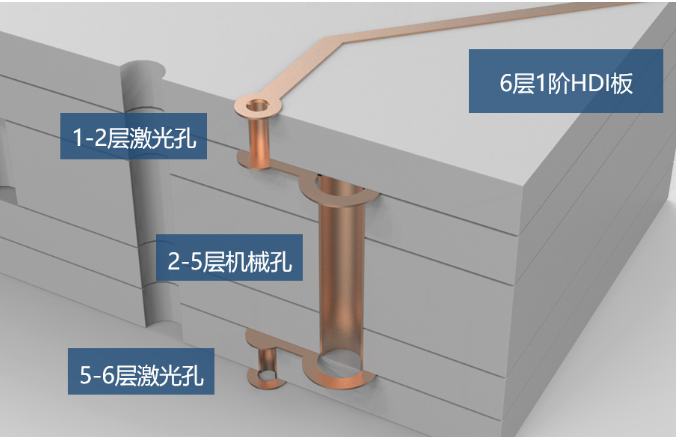

이 다이어그램은 6층 1차 HDI(고밀도 상호연결) 기판의 층 구조를 나타냅니다. 상단과 하단에는 각각 0.1mm 직경의 레이저 비아가 있는 두 층이 있습니다. 내부 층에는 기계적 비아가 있어 4층 스루홀 기판과 유사한 구조를 형성하며, 외부를 덮는 두 층이 더 있습니다.

레이저 비아는 유리 섬유 소재는 관통할 수 있지만 금속 구리는 관통할 수 없습니다. 따라서 외층의 비아는 내부 배선에 영향을 미치지 않습니다. 레이저 드릴링 후, 구멍에 구리 도금을 하여 레이저 마이크로 비아를 형성합니다.
듀얼 레이어 레이저를 탑재한 2층 HDI 보드
위 이미지는 6층 2단 스태거드 홀(HDI) 기판을 보여줍니다. 일반적으로 6층 2단 HDI 기판은 덜 일반적으로 사용되며, 8층 2단 HDI 기판이 더 많이 선호됩니다. 그러나 더 높은 층 수를 처리할 때의 원리는 6층 HDI의 경우와 동일합니다. "2단"이라는 용어는 레이저로 드릴링된 두 층의 홀이 존재함을 나타냅니다. "스태거드"라는 용어는 레이저로 드릴링된 두 층의 홀이 정렬되지 않았음을 나타냅니다. 홀이 엇갈리는 이유는 무엇일까요? 구리 도금 공정 중에 홀이 완전히 채워지지 않아 홀 내부에 보이드가 생길 수 있기 때문입니다. 따라서 이러한 보이드 위에 직접 드릴링할 수 없습니다. 대신, 홀을 일정 간격으로 엇갈리게 배치하고 그 위에 또 다른 보이드 층을 생성해야 합니다. 6층 2단계 HDI는 1단계 HDI 구조의 4개 층에 외부에 2개 층을 추가하는 방식입니다. 8층 2단계 HDI는 1단계 HDI 구조의 6개 층에 외부에 2개 층을 추가하는 방식입니다. 마이크로비아 기술은 레이저로 드릴링된 두 층의 비아가 겹쳐지는 복잡한 공정과 높은 비용을 필요로 합니다. 이를 통해 더욱 컴팩트한 회로를 구현할 수 있습니다. 외부 비아를 생성하기 전에 내부 비아를 전기 도금으로 채워야 합니다. 이 공정은 기존 스루홀 기판보다 비용이 더 많이 듭니다. 초고가 고밀도 상호 연결(HDI) 기판의 경우, 여러 층의 레이저로 드릴링된 마이크로비아가 사용됩니다. 각 층은 레이저로 드릴링된 비아로 구성되어 원하는 대로 비아를 라우팅하고 생성할 수 있는 유연성을 제공합니다. 레이아웃 엔지니어는 자신의 작업에 매우 만족하고 있습니다! 더 이상 이상적인 디자인을 만들 수 없다는 걱정을 할 필요가 없습니다. 하지만 조달 부서는 Any-Layer HDI(고밀도 인터커넥트) 보드 가격이 일반 스루홀 보드보다 10배 이상 높아 상당한 압박에 직면해 있습니다! 이는 iPhone과 같은 고가 제품에서만 이처럼 고가의 보드를 사용할 수 있는 이유이기도 합니다. 현재 다른 휴대폰 브랜드에서는 Any-Layer HDI 보드를 채택한 업체에 대한 소식을 접하지 못한 것으로 보입니다.
