<font dir="auto" style="vertical-align: inherit;"><font dir="auto" style="vertical-align: inherit;">8가지 유형의 PCB 구리 호일의 차이점은 무엇입니까?

2024-04-11보고자: SprintPCB

구리 호일 의 개요 :

전해 동박의 발전은 세 단계로 나눌 수 있습니다. 미국 동박 기업의 설립은 세계 전해 동박 산업의 시작을 알렸습니다(1955년~1970년대 중반). 일본 동박 기업의 급속한 발전은 세계 시장을 포괄적으로 지배하게 되었습니다(1974년~1990년대 초). 일본, 미국, 아시아 및 기타 지역의 동박 기업 간의 다각화 및 경쟁 단계(1990년대 중반부터 현재까지). 일본은 세계 최대의 동박 생산국이며, 그 뒤를 대만, 중국이 따릅니다. 동박 산업은 1937년 미국 뉴저지의 아나콘다 회사의 구리 제련소에서 시작되었습니다. 1955년 미국의 예이츠 코퍼레이션은 PCB용 동박의 전문 생산을 시작했습니다. 중국은 1960년대 초에 동박 생산을 시작하여 현재는 비교적 완전한 산업 체인을 형성했습니다.

구리 호일 의 표준 :

구리박에는 몇 가지 주요 표준이 있습니다. 미국 ANSI/IPC 표준: IPC-CF-150(1966), IPC-MF-150G(1999), IPC-4562(현재 사용 중). 유럽 IEC 표준: IEC-249-3A(1976). 일본 JIS 표준: JIS-C-6511(1992), JIS-C-6512(1992), JIS-C-6513(1996).

구리 호일 생산 공정 도 :

일반적으로 사용되는 PCB 구리 호일의 유형 및 거칠기 :

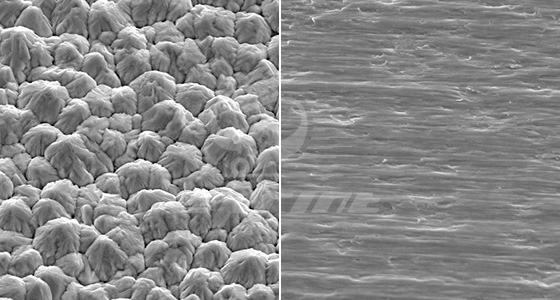

전해 구리 호일 표면의 결정상 구조: 구리 호일 무광 표면 구리 호일 광택 표면

구리 호일의 무광 표면 구리 호일의 광택 표면

STD: 표준 전해 구리 호일
HTE: 고온 고연성 구리 호일, PCB 제조업체에서 일반적으로 사용
RTF: 양면 처리 구리 호일, 역 구리 호일이라고도 하며, 매끄러운 면이 거칠게 처리된 것을 의미합니다.
UTF: 9μm보다 얇은 초박형 구리 호일.
RCC: 수지 코팅 구리 호일은 일반적으로 HDI 보드 적층에 사용됩니다.
LP: 고속 보드에 사용되는 거친 무광 표면을 가진 로우 프로파일 구리 호일입니다.
VLP: 초저평면 구리 호일.
HVLP: 고주파 초저프로파일 구리 호일은 고주파 고속 보드에 사용되었습니다.

표준 구리박(STD)의 거칠기는 약 7~8μm이고, 역처리 구리박(VLP)의 거칠기는 약 4~6μm입니다. 저거칠기 구리박은 약 3~4μm, 초저거칠기 구리박은 약 1.5~2μm의 거칠기를 갖습니다. IPC-4562는 제조 공정에 따라 금속박의 종류와 코드를 다음과 같이 명시합니다. - E: 전착박 - W: 단조박 - O: 기타박

구리 호일 유형 소개

구리 호일:

인쇄 회로에서 압착 구리 도금 적층판이나 다층 기판의 외층에 있는 금속 구리 층에 사용되는 순수 구리 호일을 말합니다.

전착 구리 호일(ED 구리 호일):

전착법으로 만든 구리박을 말합니다. 인쇄 회로 기판용 전해 구리박 제조는 원박("원박"이라고도 함) 생산으로 시작됩니다. 제조 공정은 전해 공정입니다. 전해 장비는 일반적으로 티타늄 재질의 표면 롤러를 음극 롤러로 사용하고, 고품질 수용성 납 기반 합금 또는 불용성 티타늄 기반 내식성 코팅(DSA)을 양극으로 사용합니다. 양극과 음극 사이에 황산구리 전해질을 첨가합니다. 직류 전류가 흐르면 금속 구리 이온이 음극 롤러에 흡착되어 전해 원박을 형성합니다. 음극 롤러가 계속 회전함에 따라 생성된 원박은

압연 구리 호일:

압연 방법으로 생산된 구리 호일은 단조 구리 호일이라고도 합니다.

양면 처리 구리 호일:

즉, 전해 동박의 거친 표면을 처리하는 것 외에도 매끄러운 표면도 거칠게 처리하는 것을 의미합니다. 이 동박을 다층 기판의 내층으로 사용하면 다층 기판을 라미네이션하기 전에 (흑색 화학) 처리하여 거칠게 처리할 필요가 없습니다.

고온 신장 구리 호일(HTE 구리 호일):

고온(180°C)에서 우수한 연신율을 갖는 구리박입니다. 두께 35μm 및 70μm 구리박의 경우, 고온(180°C)에서의 연신율이 실온 연신율의 30% 이상으로 유지되어야 합니다. HD 구리박(고연성 구리박)이라고도 합니다.

저프로파일 구리 호일(LP):

일반 구리박의 원래 포일 미세결정은 매우 거칠고, 주상 결정이 거칠다. 슬라이스의 횡단면의 프리즘은 매우 굴곡져 있다. 저프로파일 구리박의 결정은 매우 미세하고(2μm 미만), 등축정립이며, 주상 결정을 포함하지 않고, 슬라이스에서 층상 결정화되며, 프리즘은 평평하다. 표면 거칠기는 낮다. 초저프로파일 전해 구리박을 실제로 측정한 결과, 평균 거칠기(Ra)는 0.55μm(일반 구리박은 1.40μm)이고, 최대 거칠기는 5.04μm(일반 구리박은 12.50μm)이다.

수지 코팅 구리 호일(RCC):

중국에서는 수지 부착 구리박으로 알려져 있고, 대만에서는 접착식 구리박이라고 하며, 구리박 위에 적재된 절연 수지 시트 또는 국제적으로 구리박이 있는 접착 필름이라고 합니다.얇은 전해 구리박(두께 일반적으로 ≤ 18μm)으로 만들어집니다.거친 표면에 특수 합성 수지 접착제(수지의 주성분은 일반적으로 에폭시 수지)를 한두 겹 코팅한 후 오븐에서 가공 및 건조하여 용매와 수지를 제거하여 반경화 B단계 형태를 형성합니다.RCC에 사용되는 두께는 일반적으로 18μm를 초과하지 않습니다.현재 일반적으로 사용되는 두께는 주로 12μm이며, 수지층의 두께는 일반적으로 40~100μM입니다.적층 다층 기판의 생산 공정에서 기존의 반경화 시트와 구리박을 대체하는 역할을 합니다.절연 매체 및 도체층으로서, 기존의 다층 기판 프레싱과 유사한 공정을 사용하여 코어 보드와 함께 압착하여 적층 다층 기판을 제조할 수 있습니다.

초박형 구리 호일:

인쇄 회로 기판에 사용되는 두께 9μm 미만의 구리박을 말합니다. 일반적인 구리박은 다층 기판의 외층에서는 12μm 이상, 내층에서는 18μm 이상의 두께를 가집니다. 9μm 미만의 구리박은 미세 회로가 있는 인쇄 회로 기판 제조에 사용됩니다. 초박형 구리박은 취급이 어렵기 때문에 일반적으로 구리박, 알루미늄박, 유기 박막 등의 캐리어로 지지됩니다. 캐리어의 종류에는 구리박, 알루미늄박, 유기 박막 등이 있습니다.
