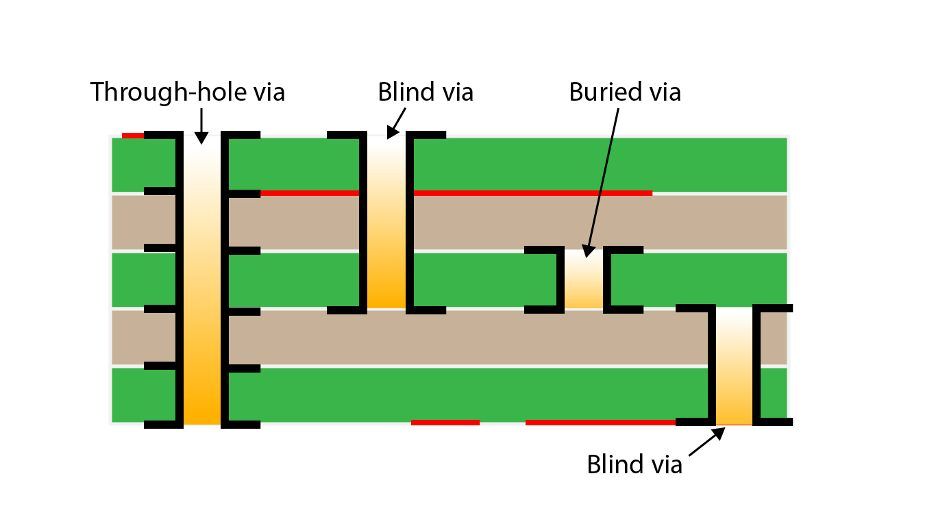

인쇄 회로 기판(PCB) 설계에서 블라인드 비아와 매립 비아는 고밀도, 고성능 전자 장치 제조에 중요한 역할을 하는 두 가지 중요한 상호 연결 기술입니다. 이 글에서는 블라인드 비아와 매립 비아 의 정의와 응용 분야 , 그리고 그 제작 공정을 자세히 살펴봅니다. 또한, PCB의 신뢰성과 성능 최적화를 위해 이러한 특수 유형의 스루홀을 설계할 때 고려해야 할 필수 지침을 소개합니다. 현대 전자 제조에서 블라인드 비아와 매립 비아의 중요성과 그 설계 원리를 함께 살펴보겠습니다. 블라인드 비아와 매립 비아는 인쇄 회로 기판(PCB) 설계 및 제조에서 흔히 사용되는 두 가지 유형의 도금 스루홀 구조입니다. 서로 다른 층에 걸쳐 배선과 신호를 연결하는 데 중요한 역할을 합니다. 그러나 서로 다른 설계 및 제조 방식을 통해 다양한 애플리케이션 요구 사항을 충족합니다.
블라인드 비아:
PCB 설계에서 블라인드 비아는 특수한 유형의 도금 관통홀(PTH)로, 전체 PCB를 관통하지 않고 외층과 하나 이상의 내층만 연결합니다. 이 설계는 회로 기판 반대쪽의 간섭을 피하면서 제한된 공간 내에서 필요한 연결을 구축할 수 있도록 합니다. 정의 및 목적: 블라인드 비아는 PCB의 외층을 하나 이상의 내층에 연결하지만 전체 PCB를 관통하지는 않는 PTH 구조의 한 유형입니다. 즉, 블라인드 비아는 기판의 한쪽에서는 보이고 다른 쪽에서는 보이지 않습니다. 적용 사례: PCB의 가장 바깥쪽 층까지 관통하지 않으면서 첫 번째와 두 번째 내층 사이의 연결이 필요한 4층 PCB를 생각해 보겠습니다. 이 경우 블라인드 비아를 사용하면 PCB 반대쪽에 불필요한 구멍을 남기지 않고 이러한 연결을 구현할 수 있습니다.묻힌 비아:

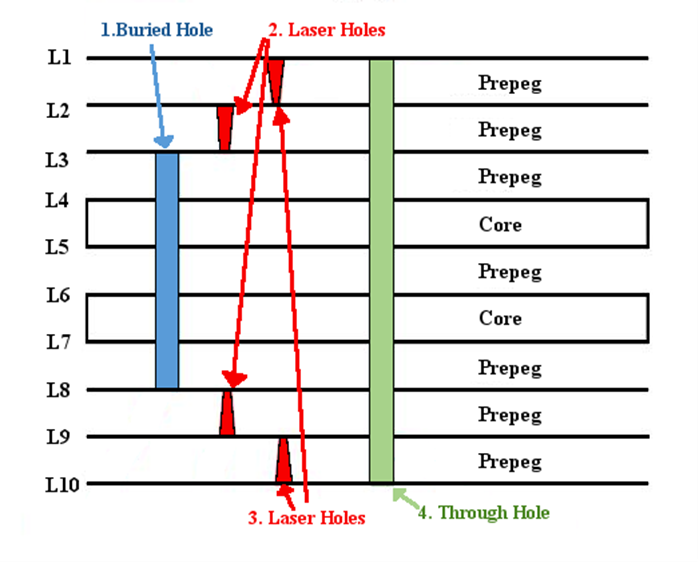

또 다른 일반적인 스루홀 유형은 매립 비아(Buried Via)로, PCB의 하나 이상의 내부 층을 연결하지만 외부 층으로는 확장되지 않습니다. 매립 비아는 복잡한 다층 PCB 레이아웃, 특히 신호 무결성 및 공간 최적화 요구 사항이 매우 높은 고성능 전자 장치에서 중요한 역할을 합니다. 정의 및 목적: 매립 비아는 PCB의 하나 이상의 내부 층을 연결하지만 외부 층으로 확장되지 않는 스루홀 구조의 한 유형으로, PCB 내부 층 내부에 완전히 숨겨져 있습니다. 적용 사례: 외부 층을 포함하지 않고 내부 층 간에 여러 연결이 필요한 복잡한 8층 PCB를 생각해 보겠습니다. 이러한 경우, 매립 비아를 사용하는 것이 매우 적합합니다. 매립 비아는 PCB 내부 층 내에서 필요한 신호 연결을 달성하는 동시에 외부 층의 외관을 깨끗하게 유지할 수 있기 때문입니다. PCB 제조 공정에서 드릴링 단계는 블라인드 비아와 매립 비아를 생성하는 데 매우 중요합니다. 제조업체는 드릴 구멍의 깊이를 제어함으로써 선택적으로 상호 연결된 블라인드 비아와 매립 비아를 구현할 수 있으며, 이후 도금 공정을 통해 전기적 연결의 신뢰성을 보장할 수 있습니다.
블라인드 비아 제조 공정:
먼저, PCB의 한쪽 면에 일반적인 드릴링 작업을 수행하여 외층에서 내층까지 비아를 형성합니다. 다음으로, 제어된 깊이 드릴링 기술을 사용하여 드릴링을 특정 내층에만 국한시키고 PCB의 반대쪽 면까지 확장하지 않습니다. 마지막으로, 비아를 도금하여 내층과 외층 사이에 전도성 연결을 구축합니다. 예를 들어, 양면 PCB에서 첫 번째 층과 두 번째 층 사이에 연결을 구축해야 하지만 PCB의 두 번째 하단 층에 영향을 미치지 않는 경우를 생각해 보겠습니다. 블라인드 비아의 깊이를 제어함으로써 드릴링 깊이를 첫 번째 층과 두 번째 층 사이의 공간으로만 제한하여 원하는 신호 연결을 얻을 수 있습니다.매립형 비아의 제조 공정:
제조 공정의 드릴링 단계에서 비아의 깊이는 드릴링이 PCB의 내부 층 내에만 유지되고 외부 층까지 확장되지 않도록 제어됩니다. 그런 다음 이러한 내부 층 비아는 해당 내부 층 간의 연결을 확립하기 위해 도금됩니다. 예: 4개의 내부 층으로 구성된 복잡한 다층 PCB를 생각해 보면 이러한 층 사이에 여러 신호 연결이 필요합니다. 매립형 비아 제조 공정을 통해 이러한 신호 연결은 외부 층에 영향을 미치지 않고 PCB의 내부 층 내에 완전히 숨겨져 더 높은 라우팅 밀도와 향상된 신호 무결성을 달성할 수 있습니다. 전반적으로 블라인드 및 매립형 비아는 PCB 설계자에게 고밀도 라우팅 및 복잡한 신호 라우팅 요구 사항을 충족할 수 있는 더욱 유연한 옵션을 제공합니다. 이러한 비아를 적절하게 활용하면 PCB의 성능과 신뢰성을 향상시키는 데 도움이 됩니다.필수 가이드라인
블라인드 및 매립형 비아를 설계할 때 PCB의 신뢰성, 성능 및 제조성을 보장하기 위해 따라야 할 몇 가지 필수 지침이 있습니다. 다음은 이러한 지침에 대한 자세한 설명과 관련 예시입니다.비아의 종횡비:
정의: 비아의 종횡비는 홀의 깊이와 직경의 비율을 나타냅니다. 이 요소는 고밀도 PCB, 특히 블라인드 비아와 매립 비아를 사용할 때 특히 중요합니다. 지침: 제조상의 어려움을 피하고 신뢰성을 향상시키려면 일반적으로 종횡비를 적절한 범위 내에서 제어하는 것이 필수적입니다. 종횡비가 높으면 홀 드릴링 및 도금 작업이 어려워져 비아 벽이 고르지 않거나 신호 손실과 같은 제조 문제가 발생할 수 있습니다. 예: 외층과 내층을 연결하기 위해 블라인드 비아를 사용해야 하는 고밀도 다층 PCB를 설계한다고 가정해 보겠습니다. 종횡비를 제어하려면 지나치게 가파른 홀 구조를 피하기 위해 보드 두께와 홀 직경을 최적화해야 할 수 있습니다.고리형 링:
정의: 환형 링은 비아를 둘러싼 구리 패드로, 패드를 블라인드 비아 또는 매립 비아에 연결합니다. 안정적인 납땜 연결을 제공하는 데 필수적입니다. 지침: 환형 링은 안정적인 납땜 영역과 양호한 연결을 제공할 만큼 충분히 커야 합니다. 환형 링이 너무 작으면 납땜 접합이 약해지고 제조 공정 중 연결 문제가 발생할 수 있습니다. 예: 고온 납땜이 필요한 PCB 애플리케이션을 생각해 보겠습니다. 환형 링이 너무 작으면 납땜 불량을 초래하여 연결 신뢰성에 영향을 미칠 수 있습니다.트레이스 및 비아 간격:
정의: 트레이스는 PCB의 전도성 경로를 의미하며, 트레이스와 블라인드/매립 비아 사이의 간격은 트레이스와 비아 사이의 거리를 나타냅니다. 지침: 신호 간섭과 누화를 방지하려면 트레이스와 비아 사이의 충분한 간격이 필수적입니다. 특히 고속 신호 전송 설계에서 신호 감쇠와 누화를 방지하기 위해서는 간격이 매우 중요합니다. 예: 고속 데이터 전송용 PCB를 설계할 때 트레이스와 블라인드 비아 사이의 간격이 충분하지 않으면 신호 감쇠 및 데이터 전송 오류가 발생할 수 있습니다.스텁을 통해:
정의: 비아 스터브는 블라인드 비아/매립 비아 끝에서 뻗어 나오는 부분을 말하며, 일반적으로 기판에 연결된 내부 층을 지칭합니다. 지침: 고주파 애플리케이션에서는 임피던스 부정합 및 신호 반사를 방지하기 위해 비아 스터브의 길이를 최소화하는 것이 좋습니다. 비아 스터브가 길면 신호 왜곡 및 전송 성능 저하로 이어질 수 있습니다. 예: 무선 통신 장치용 PCB를 설계할 때는 고품질 신호 전송을 보장하기 위해 내부 층에 연결된 블라인드 비아 부분을 줄이는 것이 필수적입니다.층간 전환:
정의: 층간 전이는 특히 블라인드 비아를 사용할 때 한 층에서 다른 층으로 신호 트레이스가 전환되는 과정을 의미합니다. 지침: 신호 임피던스의 급격한 변화를 방지하기 위해 설계 과정에서 층간 전이의 부드러움을 고려해야 합니다. 신호 무결성을 보장하기 위해 전이는 가능한 한 점진적으로 이루어져야 합니다. 예: 고속 신호 전송을 위한 다층 PCB를 설계할 때, 층간 전이 중 신호 안정성을 보장하기 위해 신호 트레이스 경로를 신중하게 계획해야 합니다.열 고려 사항
정의: 매립형 비아를 사용할 때는 PCB 내부 열 흐름에 영향을 미칠 수 있으므로 열적 고려 사항이 필수적입니다. 지침: 효율적인 열 전도 및 방열을 보장하고 전자 부품의 작동 온도를 안전한 범위 내로 유지하기 위해서는 설계 단계에서 열 비아와 구리 분포를 신중하게 고려해야 합니다. 예: 고전력 전원 공급 장치 모듈용 PCB를 설계할 때는 열 전도 및 방열을 최적화하고 부품 온도가 허용 범위 내로 유지되도록 매립형 비아의 위치를 고려해야 합니다. 이러한 지침을 따르면 블라인드 및 매립형 비아의 원활한 설계 및 제조가 가능해져 PCB의 성능, 신뢰성 및 제조성이 보장됩니다. 요약하자면, 고급 PCB 연결 기술인 블라인드 및 매립형 비아는 고밀도 및 고성능 전자 장치 제조를 위한 강력한 솔루션을 제공합니다. 이러한 특수 유형의 비아를 설계할 때는 적절한 종횡비, 충분한 환형 링, 합리적인 열적 고려 사항과 같은 중요한 지침을 따라야 합니다. 엔지니어는 블라인드 비아 및 매립 비아 기술을 신중하게 적용함으로써 더욱 컴팩트하고 효율적이며 신뢰할 수 있는 PCB 설계를 구현하여 전자 시장의 끊임없이 증가하는 성능 및 기능 요구를 충족할 수 있습니다. 앞으로도 기술의 지속적인 발전과 함께 이러한 첨단 PCB 연결 기술은 전자 산업에서 중요한 역할을 계속할 것입니다.
