인쇄 회로 기판 제조에 대한 완벽한 가이드: 프로세스, 혁신 및 업계 모범 사례

2025-03-20보고자: SprintPCB

스마트 홈부터 자율주행차까지 전자 기술이 삶의 모든 측면에 스며드는 시대에, 인쇄 회로 기판 제조(PCB)는 기술 발전의 초석으로 자리 잡고 있습니다. PCB 산업을 선도하는 SprintPCB는 수십 년간 축적된 전문성과 최첨단 기술을 결합하여 항공우주부터 가전제품에 이르기까지 다양한 산업에 강력하고 고성능 솔루션을 제공합니다. 1,800단어 분량의 이 가이드는 인쇄 회로 기판 제조 의 세계를 심층적으로 탐구하며, 주요 공정, 새로운 트렌드, 품질 기준, 그리고 SprintPCB가 탁월함을 향한 헌신을 통해 어떻게 글로벌 리더로 자리매김했는지에 대해 설명합니다.

1. 인쇄 회로 기판 제조의 진화: 기본에서 첨단 기술까지

인쇄 회로 기판 제조의 여정은 20세기 중반 단순한 단층 설계에서 시작되었습니다. 오늘날에는 복잡한 다층 기판, 연성 회로, 그리고 HDI 기술을 아우릅니다. 최신 PCB는 소형화, 빠른 데이터 전송, 그리고 극한의 내구성에 대한 요구를 충족하도록 설계되었습니다.

PCB가 필수적인 이유

연결성 : PCB는 구성 요소를 응집력 있는 시스템으로 통합하여 장치가 원활하게 작동할 수 있도록 합니다.
확장성 : 웨어러블 기기부터 산업용 기계까지 PCB는 다양한 크기 및 성능 요구 사항에 적응합니다.
신뢰성 : 첨단 제조 기술로 혹독한 환경에서도 고장률을 낮춥니다.

SprintPCB에서는 LDI(레이저 직접 이미징) 및 AOI(자동 광학 검사) 와 같은 혁신을 활용하여 PCB의 한계를 넓히고 있습니다.

2. 인쇄 회로 기판 제조의 핵심 단계: 단계별 분석

인쇄 회로 기판 제조 공정을 이해하는 것은 그 복잡성을 이해하는 데 필수적입니다. 아래에서는 각 단계를 자세히 분석하고 SprintPCB의 정밀 중심 접근 방식을 강조합니다.

1단계: 설계 및 엔지니어링

회로도 개발 : 엔지니어는 Altium Designer와 Cadence Allegro와 같은 도구를 사용하여 전기 및 열 사양을 충족하도록 회로를 매핑합니다.
DFM(제조를 위한 설계) 분석 : SprintPCB 팀은 생산 과정에서 발생할 수 있는 잠재적 과제를 조기에 파악하여 비용 효율성과 수율을 위해 레이아웃을 최적화합니다.
프로토 타입 제작 : 신속한 프로토타입은 본격적인 생산에 앞서 설계를 검증하여 출시 시간을 단축합니다.

2단계: 재료 선택

기판과 라미네이트의 선택은 성능에 직접적인 영향을 미칩니다. 일반적인 재료는 다음과 같습니다.

FR-4 : 표준 용도에 적합한 비용 효율적인 난연성 에폭시 라미네이트입니다.
고주파 라미네이트 (예: Rogers 4350B): 5G 및 RF 장치에 이상적입니다.
유연한 폴리이미드 : 의료용 웨어러블과 같은 구부러지는 전자 장치에 사용됩니다.

SprintPCB는 지속 가능성 목표에 맞춰 할로겐 프리 및 RoHS 준수 옵션을 제공합니다.

3단계: PCB 제작

이미징 : 자외선(UV)이나 레이저 노출로 회로 패턴을 구리 도금 보드에 전사합니다.
에칭 : 화학적 공정으로 과도한 구리를 제거하여 정밀한 전도성 흔적을 남깁니다.

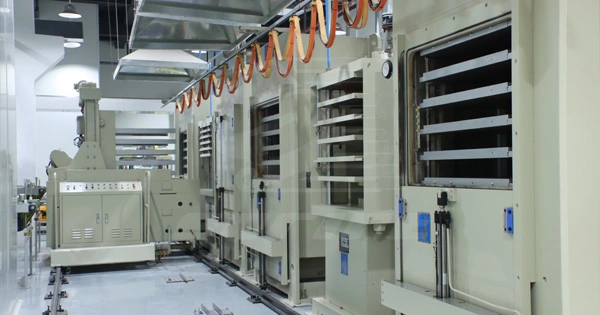

적층 : 다층 기판을 높은 열과 압력 하에서 융합합니다.
도금 : 무전해 니켈 도금(ENIG) 또는 HASL 마감 처리로 산화를 방지합니다.

4단계: 테스트 및 품질 보증

전기 테스트 : 연속성 검사 및 비행 프로브 테스트를 통해 개방/단락을 감지합니다.
열 응력 테스트 : 보드가 온도 변동을 견뎌내는지 확인합니다.
횡단면 분석 : 레이어 정렬과 비아 무결성을 검증합니다.

SprintPCB의 100% 테스트 정책 과 IPC-A-600 준수는 업계 최고의 신뢰성을 보장합니다.

3. 인쇄 회로 기판 제조에 혁명을 일으키는 첨단 기술

경쟁력을 유지하려면 제조업체는 차세대 기술을 도입해야 합니다. SprintPCB가 이러한 변화를 선도하는 방법은 다음과 같습니다.

HDI 기술

마이크로비아 : 레이저로 뚫은 구멍(<150µm)으로 초소형 설계가 가능합니다.
스택형 비아 : 서버와 같은 고속 애플리케이션에서 신호 무결성을 향상시킵니다.

유연하고 견고한 플렉스 PCB

응용 분야 : 의료용 임플란트, 접이식 스마트폰, 군용 항공 전자 장비.
장점 : 무게 감소, 내구성 향상, 3D 구성 가능

적층 제조(3D 프린팅)

신속한 프로토타입 제작 : 복잡한 디자인의 반복 주기를 가속화합니다.
내장형 부품 : 기판에 직접 인쇄된 저항기 및 커패시터.

IoT에 최적화된 PCB

저전력 설계 : 스마트 센서의 배터리 수명을 연장합니다.
RF 차폐 : 연결된 장치의 간섭을 최소화합니다.

4. 인쇄 회로 기판 제조의 품질 표준

글로벌 인증 준수를 통해 안전성과 성능을 보장합니다. SprintPCB는 다음 요건을 충족합니다.

IPC 클래스 2/3 : 상업용 및 고신뢰성 애플리케이션용입니다.
ISO 9001:2015 : 엄격한 품질 관리 시스템.
UL 인증 : 방화 및 전기 표준 준수.
RoHS/REACH : 납, 카드뮴 등 유해 물질 제거

5. 현대 인쇄 회로 기판 제조의 산업 응용

PCB는 어디에나 존재합니다. 주요 산업은 다음과 같습니다.

자동차 : 엔진 제어 장치(ECU), ADAS 시스템, EV 배터리 관리.
의료 : MRI 기계, 심장 박동 조절기, 휴대용 진단 장비.
항공우주 : 항공전자, 위성통신 모듈.
가전제품 : 스마트폰, AR/VR 헤드셋, IoT 기기.

사례 연구

SprintPCB는 로봇 회사와 협력하여 AI 기반 드론을 위한 20층 HDI PCB를 개발하여 신호 손실을 30% 줄이는 성과를 달성했습니다.

6. 인쇄 회로 기판 제조의 지속 가능성

환경 의식이 커짐에 따라 SprintPCB는 다음을 우선시합니다.

재활용 가능한 재료 : 생물 기반 라미네이트 및 무연 솔더.
폐기물 감소 : 물 재활용 시스템 및 화학물질 재사용 프로그램.
에너지 효율성 : 태양열 시설과 저배출 공정.

7. 인쇄 회로 기판 제조를 위한 올바른 파트너 선택

제조업체를 선택하는 것은 다음 사항에 달려 있습니다.

기술적 전문성 : 해당 산업 분야에서 입증된 경험을 찾아보세요.
확장성 : 프로토타입과 대량 주문을 모두 처리할 수 있는 능력.
투명성 : 실시간 주문 추적 및 상세 보고.
고객 지원 : DFM 지침 및 신속한 문제 해결.

왜 SprintPCB인가?

48시간 퀵턴 프로토타입 제작 : R&D 단계를 빠르게 진행합니다.
글로벌 물류 : 100개국 이상으로 집 앞까지 배송.
24시간 엔지니어링 지원 : 긴급한 수정이 필요한 경우 전문 지식을 제공합니다.

8. 인쇄 회로 기판 제조의 미래 동향

AI 기반 설계 : 머신 러닝 알고리즘은 신호 무결성을 위해 레이아웃을 최적화합니다.
내장형 수동소자 : 기판에 통합된 커패시터/저항기.
양자 컴퓨팅 PCB : 초저저항을 위한 그래핀과 같은 소재.
