급속한 기술 발전의 시대를 맞아 전자 기기는 더욱 작고 가벼워지고 유연해지면서 휴대성이 더욱 편리해지고 있습니다. 이러한 혁신의 물결 속에서 플렉시블 PCB(인쇄 회로 기판) 기술은 핵심 요소로 부상했습니다. 플렉시블 PCB의 유연성 덕분에 설계자들은 복잡하고 제한된 공간에 더 많은 기능과 연결 기능을 구현할 수 있습니다. 따라서 플렉시블 회로 기판은 전자 제품의 소형화 및 이동성 요구를 충족하는 유일한 솔루션이라고 할 수 있습니다. 하지만 많은 사람들에게 플렉시블 PCB는 여전히 생소한 개념입니다. 이 글은 플렉시블 PCB에 익숙해지고 현대 전자 기기 설계에서 그 중요성을 인식하는 데 도움이 되는 짧은 여정을 안내합니다. 플렉시블 PCB는 단순한 기술이 아니라 전자 기기의 혁신과 발전을 이끄는 핵심 원동력입니다. 함께 플렉시블 PCB의 매혹적인 세계를 탐험해 봅시다! 먼저, 모두가 포괄적으로 이해할 수 있도록 플렉시블 PCB의 정의와 기본 개념을 자세히 설명하겠습니다.

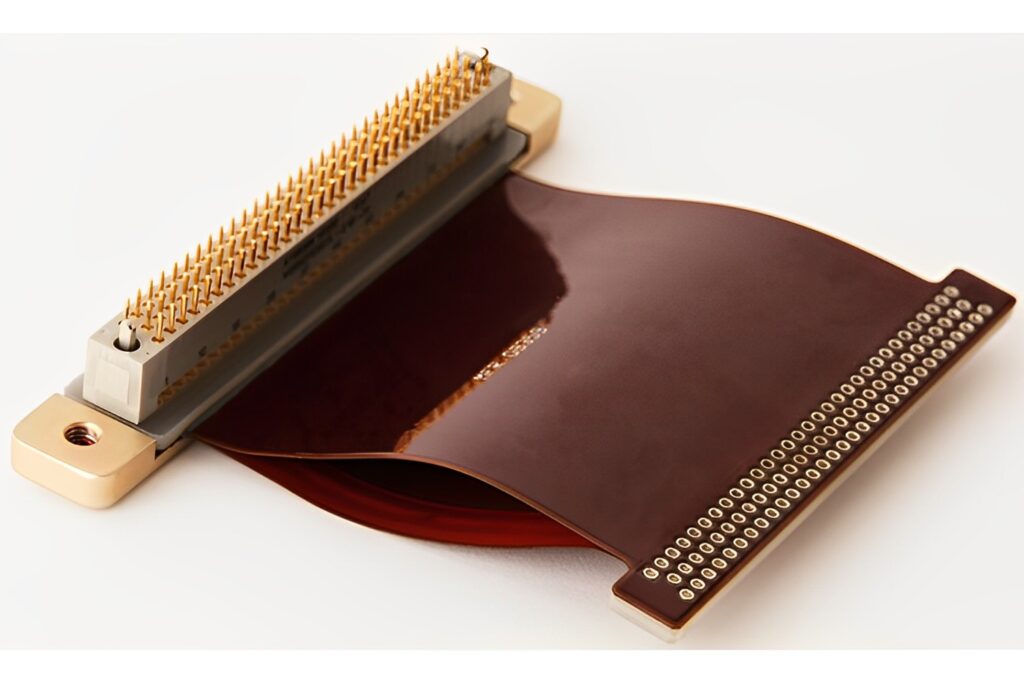

플렉서블 PCB(Flexible Printed Circuit Board)는 유연한 기판 소재로 제작된 인쇄 회로 기판의 한 종류입니다. 기존 PCB에 사용되는 단단한 기판 대신 폴리이미드(PI)나 폴리에스터(PET)와 같은 유연한 기판을 사용합니다. 폴리이미드(PI)나 폴리에틸렌 나프탈레이트(PEN)와 같은 유연한 기판 소재는 일반적으로 고온에 강하고 유연성이 뛰어납니다. 이러한 유연한 기판 덕분에 PCB는 구부리고, 접고, 비틀 수 있는 다양한 형태로 작동할 수 있습니다. "FPC"는 Flexible Printed Circuit의 약자로, 업계에서는 "Flex PCB"라고도 합니다. FPC는 유연한 절연 재료로 제작된 인쇄 회로 기판의 한 종류입니다. 가볍고 얇은 폼팩터와 유연성 및 접을 수 있는 뛰어난 특성으로 높은 평가를 받고 있습니다. FPC는 전자 제품의 크기를 크게 줄여 고밀도, 소형화, 고신뢰성 장치에 대한 증가하는 수요를 충족합니다. 플렉서블 인쇄 회로(FPC)는 1970년대 미국에서 항공우주 로켓 기술 개발을 위해 개발된 기술입니다. 폴리에스터 필름이나 폴리이미드를 기본 재료로 사용하여 제작되는 인쇄 회로의 한 유형으로, 높은 신뢰성과 뛰어난 유연성을 특징으로 합니다. 유연하고 얇은 플라스틱 시트에 회로 설계를 내장함으로써, 좁고 제한된 공간에 여러 정밀 부품을 적층하여 구부릴 수 있는 연성 회로를 형성할 수 있습니다. 이러한 유형의 회로는 구부리거나 접을 수 있으며, 가볍고 소형이며, 방열성이 우수하고 설치가 용이하여 기존의 상호 연결 기술을 혁신합니다. 연성 회로 구조에는 절연 필름, 도체, 접착제가 사용됩니다. 연성 PCB는 한 겹 또는 여러 겹의 박막 소재로 구성되며, 회로 연결이 필요한 부분에는 전도성 층이나 회로가 코팅됩니다. 이러한 전도성 층은 일반적으로 구리 호일로 만들어지며 화학적 에칭이나 기계적 박리와 같은 공정을 통해 원하는 회로 패턴으로 형성됩니다. 연성 PCB에는 회로 부품, 커넥터 및 기타 전자 부품도 포함될 수 있습니다. 연성 PCB의 정의와 기본 개념을 이해한 후, 일반적인 연성 PCB 유형에 대해 알아보겠습니다.
단면 플렉스 PCB(FPC)

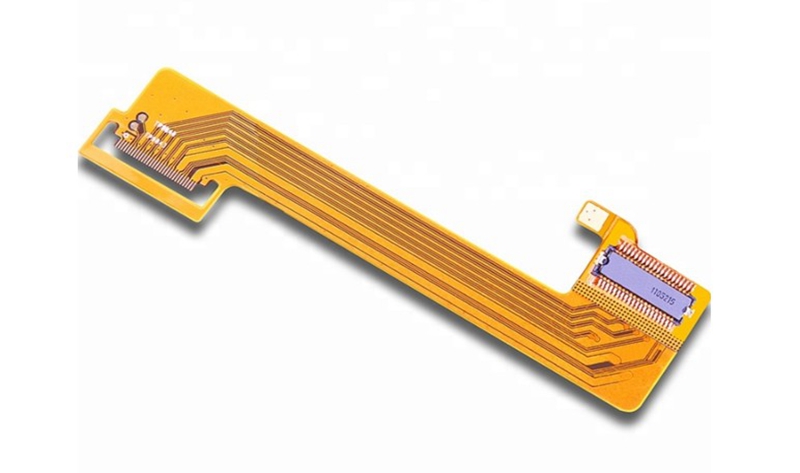

단면 유연 기판의 회로는 일반적으로 한쪽 면에 배치되며, 구리 호일을 전도층으로 사용합니다. 필요한 회로 패턴은 화학적 에칭 또는 기계적 제거 방법을 통해 형성할 수 있습니다. 유연 기판에는 회로의 안정성과 내구성을 향상시키기 위해 보호층이나 커버층을 추가할 수 있습니다. 단면 유연 기판은 특히 굽힘 가공과 소형 설계가 필요한 경우 복잡성이 낮고 간단한 응용 분야에 널리 사용됩니다. 웨어러블, 휴대폰, 디지털 카메라, 프린터, 자동차 전장 등 다양한 전자 기기에 활용될 수 있습니다. 유연성과 소형 설계의 장점 덕분에 단면 유연 기판은 경량, 유연성, 신뢰성을 중시하는 제품에 광범위하게 적용됩니다. 하지만 회로 배선에 단면만 사용할 수 있기 때문에 회로 밀도와 기능 통합성이 낮다는 점에 유의해야 합니다.
양면 플렉스 PCB(FPC)

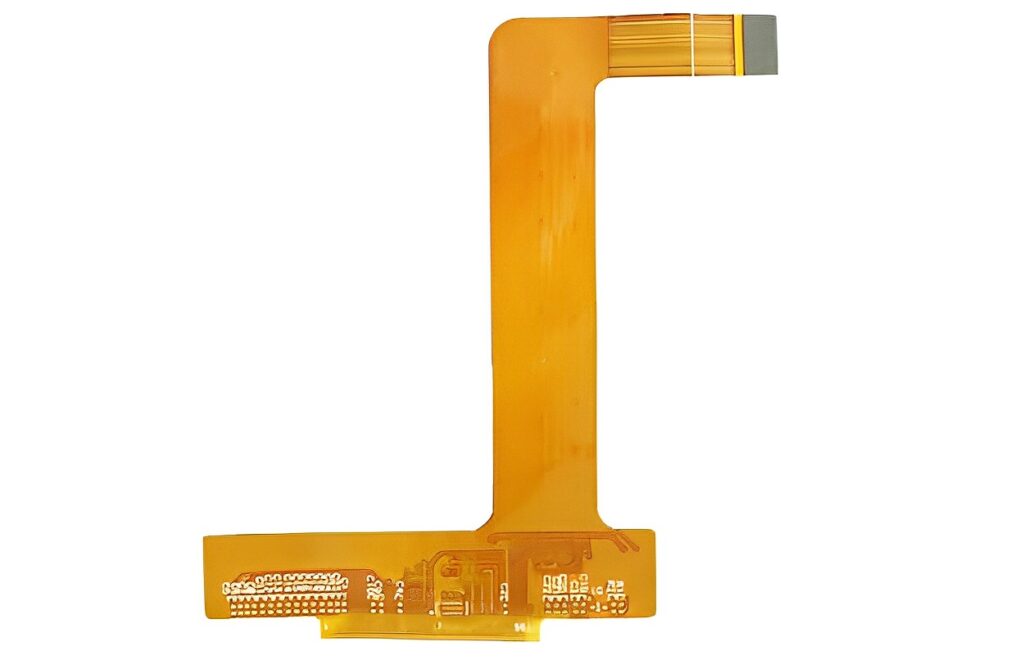

양면 플렉시블 기판은 회로층을 사이에 둔 두 개의 플렉시블 기판 층으로 구성됩니다. 이러한 회로층은 구리 호일로 제작되며, 에칭, 펀칭, 전기 도금 등의 공정을 통해 원하는 회로와 연결 지점을 형성합니다. 이러한 기판은 회로의 무결성을 유지하면서 굽힘과 인장을 견딜 수 있습니다. 양면 플렉시블 기판의 양면에는 회로층이 있어 상단과 하단 모두에서 회로 배선 및 부품 조립이 가능합니다. 따라서 양면 플렉시블 기판은 단면 플렉시블 기판에 비해 더욱 유연하고 집적도가 높습니다. 또한, 작은 공간에서 더 많은 회로 연결과 기능 모듈을 구현하는 동시에 고밀도 및 소형화 요건을 충족할 수 있습니다. 양면 플렉시블 기판은 다양한 분야에서 널리 사용되고 있으며, 가전제품, 자동차 전자제품, 의료기기, 항공우주 및 기타 높은 회로 밀도, 신뢰성, 유연성이 요구되는 산업 분야에서 널리 사용됩니다. 양면 플렉시블 기판의 설계 및 제조 요건은 기판 선택, 회로 설계, 공정 제어, 신뢰성 테스트 등 매우 까다롭습니다.
다층 플렉스 PCB(FPC)
다층 유연 기판은 여러 겹의 유연한 기본 소재로 구성된 회로 기판의 한 유형입니다. 유연 PCB의 유연성과 다층 회로 기판의 구조를 결합하여 유연 PCB의 굽힘 및 접힘 기능과 더 높은 회로 밀도 및 복잡성을 제공합니다. 다층 유연 기판은 일반적으로 세 개 이상의 유연 층으로 구성되며, 각 층은 회로 트레이스와 부품을 포함합니다. 이러한 층은 상호 연결 구멍(비아)을 통해 전기적으로 연결됩니다. 비아는 전기화학 증착을 통해 구리로 채우거나 금속 리벳을 사용하여 회로 층 간의 상호 연결을 구현할 수 있습니다. 다층 유연 기판의 설계 및 제조에는 특별한 기술과 공정이 필요합니다. 설계자는 회로의 정상적인 작동과 안정성을 보장하기 위해 회로 레이아웃, 적층 순서 및 유연 층 간의 신호 무결성을 고려해야 합니다. 다층 유연 기판은 특히 고밀도 회로 연결, 크기 제한 및 높은 신뢰성이 요구되는 분야에서 중요한 역할을 합니다. 웨어러블 기기, 의료 기기, 자동차 전자 제품, 항공우주 및 가전 제품에 널리 사용됩니다. 다층 유연 기판의 장점은 유연성, 얇음, 우수한 내충격성, 높은 회로 밀도, 그리고 뛰어난 간섭 저항성입니다. 다층 유연 기판은 혁신적인 전자 제품 설계에 더 큰 자유도와 신뢰성을 제공하는 동시에 제품의 전반적인 성능과 신뢰성을 향상시킵니다.

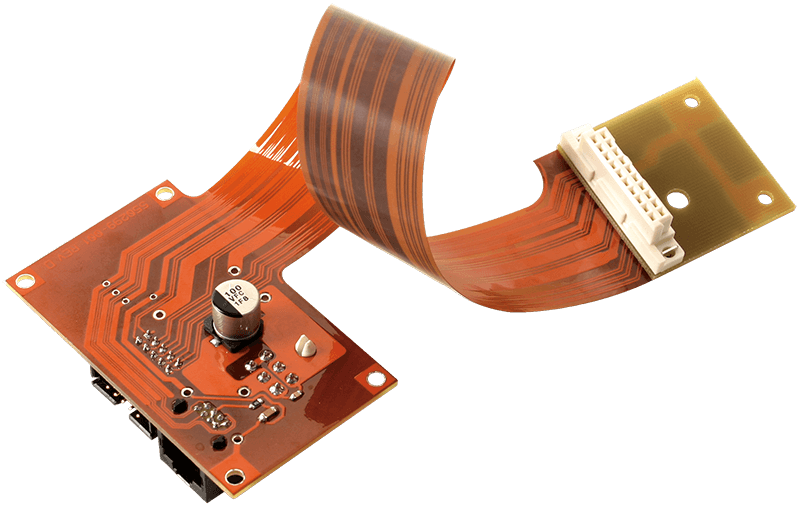

리지드-플렉스 PCB는 리지드 기판과 플렉서블 기판의 특성을 결합한 회로 기판입니다. 리지드 레이어와 플렉서블 레이어로 구성되어 접거나, 구부리거나, 비틀어서 회로를 연결할 수 있습니다. 리지드-플렉스 PCB는 리지드 기판과 플렉서블 기판의 장점을 결합하여 복잡한 레이아웃과 3차원 설계가 필요한 애플리케이션에 유연성, 신뢰성, 그리고 적합성을 제공합니다. 리지드-플렉스 PCB는 일반적으로 리지드 레이어에는 FR-4, 플렉서블 레이어에는 폴리이미드 또는 폴리에스터와 같은 소재로 구성됩니다. 리지드 레이어는 일반적으로 PCB의 양쪽 끝이나 중앙에 위치하여 회로 부품을 지지하고 보호하는 역할을 하며, 플렉서블 레이어는 커넥터 영역이나 구부려야 하는 부분에 위치합니다. 다음으로 플렉서블 PCB 설계 방법을 살펴보겠습니다.
플렉스 PCB를 어떻게 설계하나요?
연성 회로 기판 설계는 회로도를 기반으로 하며, 회로 설계자가 구상한 원하는 기능을 구현하는 것을 목표로 합니다. 설계 과정의 주요 단계는 레이아웃 설계를 중심으로 진행되며, 설계의 효율성과 신뢰성을 보장하기 위해 여러 요소를 고려합니다. 연성 회로 기판 설계 과정에 대한 자세한 설명은 다음과 같습니다. 레이아웃 설계의 목표: 연성 회로 기판의 레이아웃 설계는 회로도를 회로 설계자의 기능적 요구 사항을 충족하는 실제 회로 기판 레이아웃으로 변환하는 것을 목표로 합니다. 적절한 배치 및 상호 연결을 통해 회로 구성 요소 간의 정확한 상호 연결성과 신호 전송을 보장합니다. 외부 연결 레이아웃: 레이아웃 설계에서는 입출력 인터페이스, 전원 연결, 통신 인터페이스 등을 포함한 외부 연결의 레이아웃을 고려해야 합니다. 이러한 외부 연결 지점의 위치와 라우팅은 다른 시스템 또는 장치와의 연결을 용이하게 해야 합니다. 내부 부품 레이아웃 최적화: 연성 회로 기판 설계에서는 내부 전자 부품의 레이아웃을 최적화하는 것이 매우 중요합니다. 회로 크기와 복잡성을 최소화하도록 부품의 위치를 배치하면 회로의 신뢰성과 성능을 극대화할 수 있습니다. 금속 트레이스 및 비아 레이아웃 최적화: 연성 회로 기판 설계에는 금속 트레이스 및 비아 레이아웃 최적화도 포함됩니다. 금속 트레이스의 경로는 신호 전송 품질과 신뢰성을 보장하기 위해 최적화되어야 합니다. 비아의 위치 및 레이아웃은 층 간의 회로 연결을 고려하여 신뢰성과 성능을 보장해야 합니다. 전자기 보호: 연성 회로 기판을 설계할 때는 외부 전자기 간섭이 회로에 미치는 영향을 최소화하기 위해 적절한 전자기 보호 조치를 취해야 합니다. 여기에는 적절한 접지 레이아웃, 차폐층 및 접지면을 사용하여 전자기 복사 및 감도를 줄이는 것이 포함됩니다. 열 발산 고려 사항: 연성 회로 기판 설계에서는 열 발산 문제를 고려해야 합니다. 방열 영역을 적절하게 설계하고 배치하면 고전력 작동 시 효과적인 방열이 보장되어 과열로 인한 회로 고장을 방지할 수 있습니다. CAD 도구 활용: 복잡한 연성 회로 기판 설계의 경우, CAD(컴퓨터 지원 설계) 도구가 일반적으로 사용됩니다. 이러한 도구는 레이아웃 설계, 라우팅 계획, 신호 무결성 분석 등 다양한 기능을 제공하여 설계 정확도와 효율성을 향상시킵니다. 꼼꼼한 플렉시블 회로 기판 설계를 통해 회로 성능을 최적화하고, 생산 비용을 절감하며, 안정적인 회로 및 방열 성능을 확보할 수 있습니다. 설계 과정에서는 기능적 요구 사항, 레이아웃 최적화, 신호 무결성, 전자파 보호 등의 요소를 고려해야 합니다.열 방출이 뛰어나 설계의 신뢰성과 안정성이 보장됩니다.플렉스 PCB의 응용 분야
연성 PCB의 고유한 특성 덕분에 다양한 산업 및 응용 분야에서 널리 사용되고 있습니다. 연성 PCB의 주요 응용 분야는 다음과 같습니다. 웨어러블 기술: 연성 PCB(인쇄 회로 기판)는 웨어러블 기술에서 중요한 역할을 합니다. 가볍고 유연한 특성 덕분에 연성 PCB는 신체의 곡선에 완벽하게 맞춰지면서도 필요한 회로 연결과 기능 지원을 제공합니다. 스마트워치, 건강 모니터링 장치, 스마트 웨어러블 기기 등이 그 예입니다. 자동차 전자 장치: 연성 PCB는 자동차 전자 장치 분야에서 점점 더 중요해지고 있습니다. 자동차는 공간 제약이 많고 곡선이 많기 때문에 연성 PCB는 복잡한 회로 연결 요건을 충족하면서 공간을 효율적으로 활용할 수 있습니다. 자동차 내비게이션 시스템, 차량 내 엔터테인먼트 시스템, 차체 제어 장치, 대시보드 등에서 핵심적인 역할을 합니다. 의료 기기: 연성 PCB는 의료 기기 산업에서 광범위하게 사용됩니다. 이러한 PCB의 유연성 덕분에 복잡한 형태의 의료 장비에 적응하면서도 안정적이고 신뢰할 수 있는 회로 연결을 제공합니다. 의료 영상 장치, 심박 조율기, 이식형 센서, 생체 모니터링 장치 등에 사용됩니다. 항공우주: 항공우주 산업에서 연성 PCB의 사용이 증가하고 있습니다. 항공우주 응용 분야는 엄격한 무게 및 공간 요건을 요구하며, 연성 PCB는 가볍고 유연한 특성으로 인해 이상적인 선택입니다. 비행 제어 시스템, 위성 통신 장비, 항공 계측기, 우주선 내부 회로 등에 사용됩니다. 기타 산업: 연성 PCB는 이러한 산업 외에도 다양한 분야에서 활용됩니다. 예를 들어 태블릿, 스마트폰, 폴더블 스크린, 플렉서블 디스플레이와 같은 가전제품에 사용됩니다. 또한 산업 자동화, 군사 및 방위, 통신 장치, 사물 인터넷(IoT) 분야에서도 중요한 역할을 합니다. 전반적으로 연성 PCB의 적용 범위는 광범위하여 연성 회로 연결 및 소형화가 필요한 모든 산업을 포괄합니다. 연성 PCB는 최신 전자 기기의 유연성과 신뢰성에 대한 요구를 충족할 뿐만 아니라 혁신적인 제품 설계를 위한 더 많은 가능성을 제공합니다. 지속적인 기술 발전으로 연성 PCB의 적용 분야는 지속적으로 확장되고 다양해질 것입니다.플렉스 PCB의 미래 동향
혁신적인 전자 기술인 플렉스 PCB는 끊임없이 발전하고 발전하고 있습니다. 플렉스 PCB의 미래 동향을 살펴보고 잠재적인 개발 방향에 대한 통찰력을 제공합니다. 재료 과학과 나노 기술의 발전에 따라 플렉스 PCB 제조에 적합한 특수 특성과 적응성을 갖춘 새로운 소재가 등장할 것으로 예상됩니다. 이러한 소재에는 접을 수 있는 소재, 자가 회복 소재, 높은 열전도도, 고강도 소재 등이 포함될 수 있으며, 이는 플렉스 PCB의 성능과 신뢰성을 향상시킵니다. 플렉스 PCB의 주요 특징 중 하나는 굽힘 및 접힘 기능입니다. 향후 플렉스 기술이 더욱 발전함에 따라 플렉스 PCB는 폴더블 전자 기기 및 웨어러블 기기와 같은 분야에서 더욱 폭넓게 활용될 것으로 예상됩니다. 이를 통해 더욱 유연하고 휴대성이 뛰어나며 다기능적인 전자 제품이 탄생할 것입니다. 사물 인터넷(IoT)과 스마트 기기의 급속한 발전으로 플렉스 PCB 수요 또한 증가하고 있습니다. 미래의 플렉스 PCB는 복잡하고 고도로 집적된 전자 시스템의 요구 사항을 충족하기 위해 지능화 및 통합에 더욱 집중할 것입니다. 여기에는 센서, RF 안테나, 에너지 하베스터, 플렉서블 디스플레이 등이 포함됩니다. 미래의 플렉스 PCB는 더욱 작고 얇은 폼팩터로 계속해서 발전할 것입니다. 전자 기기의 소형화 및 미세화 추세에 따라, 플렉스 PCB는 전자 부품이 더 작은 공간과 치수 요건에 적응할 수 있도록 하는 데 중요한 역할을 할 것입니다. 이는 플렉스 PCB의 혁신과 기술 발전을 촉진할 것입니다. 환경 의식과 지속 가능한 개발이 널리 주목받고 있습니다. 미래의 플렉스 PCB 제조는 환경 친화성과 지속 가능성을 중시할 것입니다. 여기에는 친환경 소재 사용, 에너지 효율적인 제조 공정 도입, 그리고 순환 경제 모델 적용 촉진이 포함됩니다. 요약하자면, 플렉스 PCB의 미래 트렌드는 소재 발전, 폴더블 기술, 지능화, 소형화, 그리고 지속 가능한 개발 측면에서 더 많은 혁신과 획기적인 발전을 가져올 것입니다. 이는 전자 기기 설계에 더 큰 유연성, 신뢰성, 그리고 성능을 제공하여 다양한 산업 분야에서 기술 개발과 혁신을 촉진할 것입니다.
이 블로그 글을 통해 중요한 교훈을 얻었습니다. 이 글이 여러분께 도움이 되고, 플렉시블 PCB에 대한 포괄적인 이해와 영감을 얻으셨기를 바랍니다. 읽어주셔서 감사합니다! 질문이나 의견이 있으시면 언제든지 문의 해 주세요 . 플렉시블 PCB 분야에서 성공을 기원합니다!
