PCB의 솔더볼: 현대 전자 제조의 핵심 구성 요소

2023-07-27보고자: SprintPCB

현대 전자 제품이 어떻게 고도로 복잡한 기능과 성능을 구현하는지 궁금했던 적이 있으신가요? 디지털 시대인 오늘날, 우리가 사용하는 스마트폰, 컴퓨터, 태블릿 등 다양한 기기는 첨단 전자 제조 기술에 크게 의존합니다. 이러한 최첨단 기술 중 솔더 볼(Solder Ball)은 겉보기에는 미미해 보이지만, 실제로는 매우 중요한 역할을 합니다. 전자 제조 분야에 관심이 있다면 "솔더 볼"이라는 용어를 이미 들어보셨을 것입니다. 그렇다면 솔더 볼은 정확히 무엇이며, 어떤 용도로 사용되나요? 이 블로그 게시물에서는 전자 제조 산업에서 솔더 볼의 중요성과 칩 패키징 기술 및 회로 기판 연결에서 솔더 볼이 차지하는 역할을 알아보겠습니다.

솔더볼이란 무엇인가?

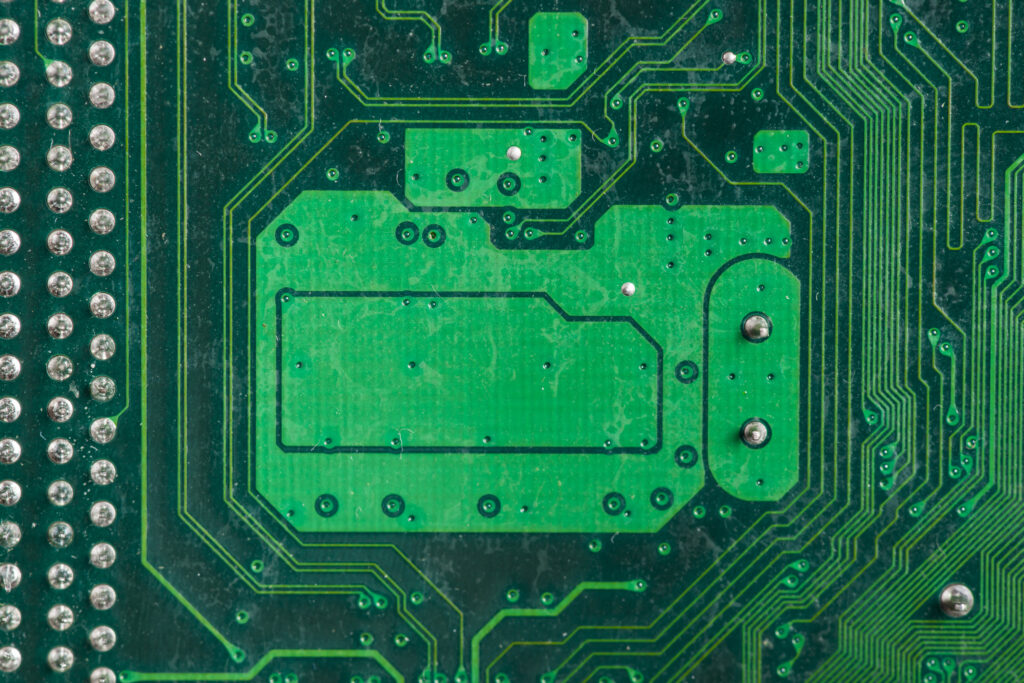

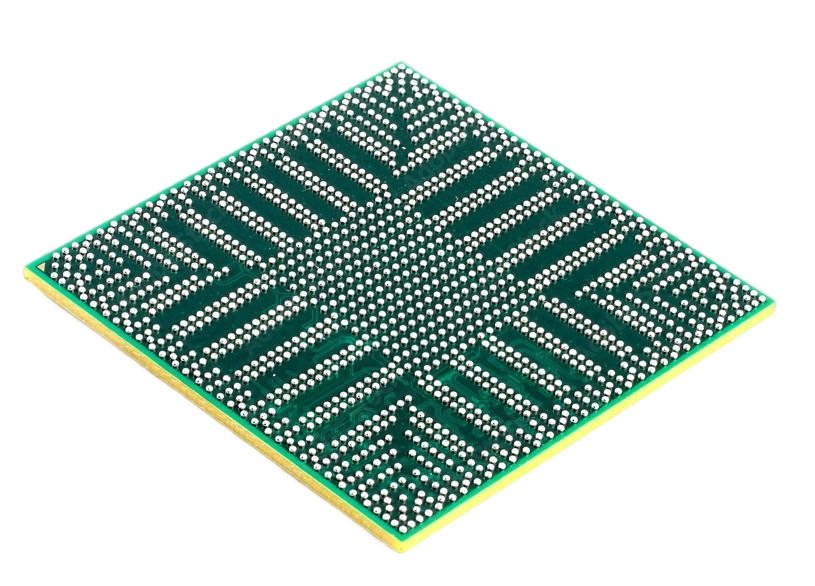

먼저 솔더 볼이 무엇인지 알아보겠습니다. 솔더 볼은 일반적으로 주석과 기타 합금 원소로 구성된 작은 납땜 재료입니다. 이 작은 볼은 일반적으로 직경이 수십 마이크로미터에서 수백 마이크로미터까지 다양하며, 이는 응용 분야의 특정 요구 사항에 따라 달라집니다. 솔더 볼은 일관된 크기와 모양을 보장하기 위해 특수 제조 공정을 통해 얻을 수 있으며, 이는 전자 제조 산업에 안정적이고 신뢰할 수 있는 납땜 재료를 제공합니다. 솔더 볼은 일반적으로 주석(Sn)을 주성분으로 하고 납(Pb), 은(Ag), 비스무트(Bi), 구리(Cu) 등과 같은 다른 합금 원소를 추가하여 다양한 납땜 합금을 형성합니다. 이러한 합금의 선택은 납땜 온도, 신뢰성 요구 사항 및 환경 규정과 같은 응용 분야의 요구 사항에 따라 달라집니다. 솔더볼 BGA

솔더볼 제조 공정

솔더볼 제조 공정에는 높은 수준의 정밀성과 제어가 필요합니다. 일반적인 제조 방법은 다음과 같습니다.

구형화 방법:

이 방법은 고온 환경에 액체 금속을 떨어뜨려 표면 장력과 중력을 통해 구형을 형성하는 방식입니다. 이를 통해 더 크고 균일한 크기의 솔더 볼을 생산할 수 있습니다.

분말야금법:

솔더볼 합금 소재는 분말 형태로 가공된 후 특수 야금 기술을 사용하여 구형으로 압착됩니다. 이 방법을 사용하면 크기와 성분을 더욱 정밀하게 제어할 수 있습니다.

가스 분무 방법:

합금 재료를 가스 분무 상태로 가열한 후 노즐 분사를 통해 솔더볼 형태로 성형합니다. 이 방법은 소형 마이크로구체 제작에 적합합니다.

칩 패키징 기술에서 솔더볼의 역할

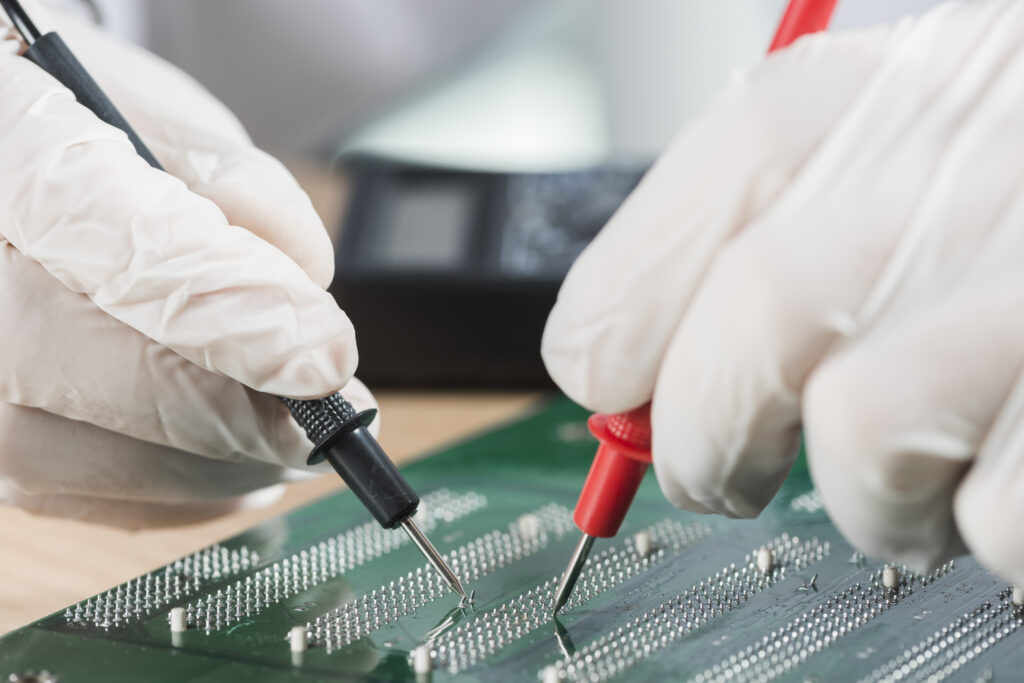

회로 기판 연결과 관련하여 솔더 볼은 표면 실장 기술(SMT)에서 중요한 역할을 합니다. 표면 실장 기술은 기존의 스루홀 어셈블리와 달리 인쇄 회로 기판(PCB) 표면에 전자 부품을 직접 실장하는 방식입니다. 솔더 볼은 표면 실장 기술에서 부품과 PCB를 연결하는 다리 역할을 하여 회로 기판에 있는 전자 부품의 안전하고 안정적인 연결을 보장합니다. 표면 실장 기술은 현대 전자 제조에서 가장 널리 사용되는 조립 기술 중 하나가 되었습니다. 기존의 스루홀 어셈블리와 비교했을 때, 표면 실장 기술은 더 높은 부품 밀도, 더 짧은 제조 주기, 그리고 향상된 성능을 제공합니다. 표면 실장 기술에서는 전자 부품의 솔더 패드에 솔더 페이스트 층을 도포한 후 부품을 패드에 정확하게 배치합니다. 이후 가열을 통해 솔더 페이스트 내의 솔더 볼이 녹아 전자 부품의 솔더 패드 및 핀과 안정적인 솔더 연결을 형성합니다. 솔더 볼은 표면 실장 기술에서 주로 두 가지 유형의 표면 실장 기술의 솔더 볼

부품에 사용됩니다.

표면 실장 소자(SMD)

이러한 부품은 칩 저항기, 커패시터, 트랜지스터, 집적 회로 등과 같이 소형화, 경량화 및 고성능이 특징입니다. 일반적으로 솔더 볼 또는 패드가 노출되어 있으며 솔더 볼 연결을 통해 PCB의 해당 패드에 연결됩니다.

볼 그리드 어레이(BGA)

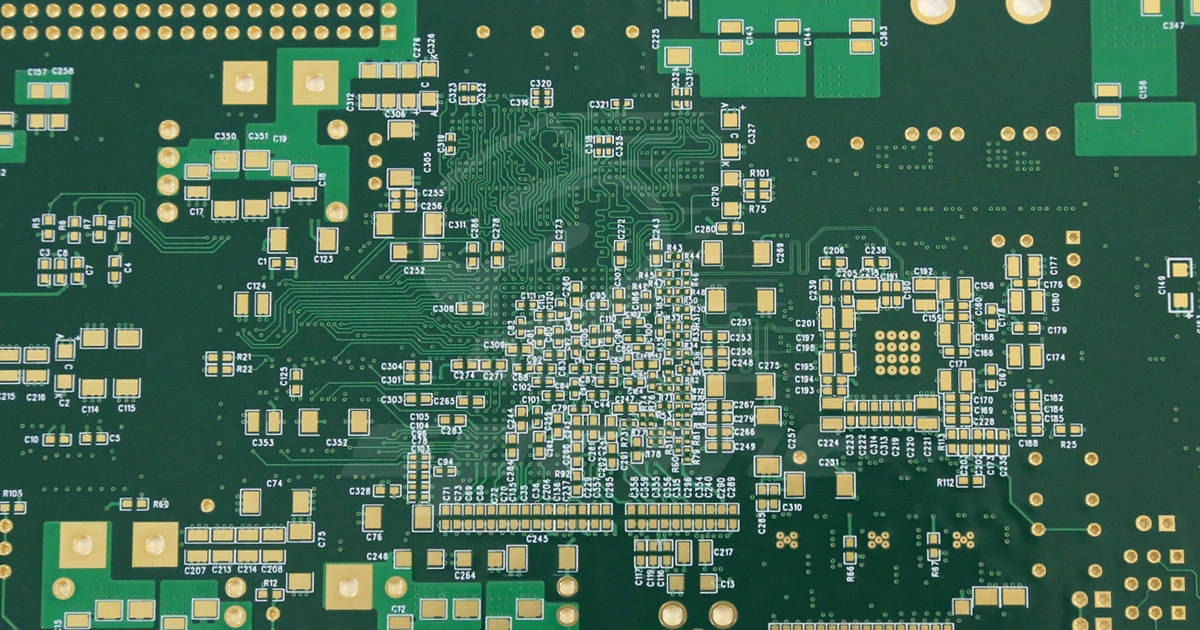

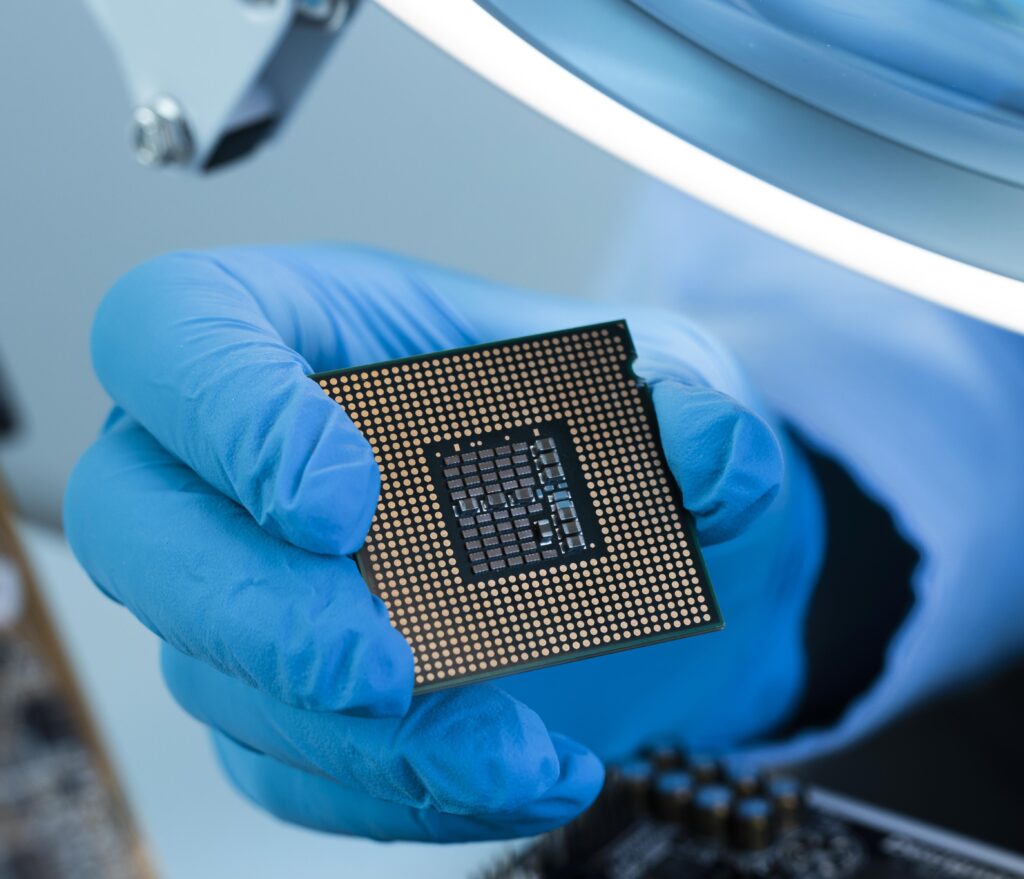

BGA 패키징은 고성능 및 대용량 집적 칩에 널리 사용되는 첨단 칩 패키징 기술입니다. BGA 칩의 바닥은 수백 개 또는 수천 개의 작은 솔더 볼로 덮여 있으며, 이 솔더 볼은 PCB의 해당 패드와 연결됩니다. BGA 패키징의 솔더 볼의 양과 배치는 고밀도 패키징에서 매우 널리 사용됩니다. BGA(Ball Grid Array) 패키지에서는 칩 바닥에 수많은 작은 솔더 볼이 배치되어 인쇄 회로 기판(PCB)의 패드와 정렬됩니다. 리플로우 솔더링과 같은 공정을 통해 솔더 볼은 패드와 융합하여 안정적인 솔더 연결을 형성하여 칩을 PCB에 단단히 고정합니다. BGA 패키징의 장점은 더 많은 핀 연결을 제공하고, 전자 부품과 PCB 사이의 접촉 면적을 늘려 회로 전송 성능과 방열을 향상시킨다는 것입니다. 칩 패키징 기술에서 솔더 볼의 구체적인 역할에 대해 자세히 알아보겠습니다.

전기 연결 제공:

칩은 일반적으로 회로 기판의 패드에 연결해야 하는 수많은 작은 핀을 가지고 있습니다. 납땜 재료인 솔더볼은 칩 바닥에 배치되어 제조 과정에서 녹아 칩의 핀을 회로 기판의 패드와 연결합니다. 이러한 연결 방식은 안정적인 전기적 연결을 제공하여 칩이 회로 기판과 통신하고 정상적으로 작동할 수 있도록 합니다.

기계 지원 제공:

칩 패키징 기술은 안정적인 전기적 연결뿐만 아니라 사용 중 칩이 회로 기판에 단단히 고정되어야 함을 요구합니다. BGA(Ball Grid Array) 패키징에서는 솔더 볼이 구형으로 존재하여 연결 과정에서 볼 형태의 솔더 접합부를 형성합니다. 이러한 볼 형태의 솔더 접합부는 칩을 기계적으로 지지하여 칩과 회로 기판 사이의 기계적 응력을 줄여줍니다. 또한, 온도 변화에도 일정 수준의 유연성을 제공하여 연결 신뢰성을 향상시킵니다.

고밀도 상호 연결 지원:

BGA(Ball Grid Array) 패키징 기술은 구형 솔더 볼 설계를 통해 칩 핀을 더욱 조밀하게 배열하여 고밀도 상호 연결을 가능하게 합니다. 기존의 솔더링 핀 패키지와 달리 BGA 패키징은 더 많은 핀을 제공할 수 있어 칩이 더욱 복잡한 기능과 고성능 애플리케이션을 처리할 수 있도록 합니다. 솔더 볼의 설계 및 제조는 BGA 패키징의 핀 피치와 개수를 결정하며, 이는 고밀도 상호 연결을 달성하는 데 매우 중요합니다.

방열 성능 향상:

일부 고성능 및 고전력 칩 애플리케이션에서는 방열이 중요한 고려 사항입니다. 솔더볼은 칩과 회로 기판 사이에 미세한 틈을 만들어 칩 작동 중 방열에 중요한 역할을 합니다. 이는 칩에서 발생하는 열을 회로 기판으로 효율적으로 전달하여 전체 시스템의 방열 성능을 향상시킵니다. 칩 패키징 기술에서 솔더볼의 역할은 매우 중요합니다. 솔더볼은 안정적인 전기적 연결과 기계적 지지를 제공할 뿐만 아니라 고밀도 상호 연결을 가능하게 하고 방열 성능을 향상시킵니다. BGA 패키징 기술은 솔더볼의 정밀한 설계 및 제조를 통해 더 높은 성능, 더 높은 밀도, 그리고 더 안정적인 전자 제품을 구현합니다. 따라서 현대 전자 제조에서는 다양한 애플리케이션 시나리오에서 전자 제품의 우수한 성능을 보장하기 위해 솔더볼을 최적화하고 제어하는 것이 필수적입니다. 표면 실장 기술(SMT)에서 솔더볼을 사용하면 기존의 스루홀 어셈블리에 비해 몇 가지 중요한 장단점을 갖게 됩니다.

솔더볼의 장점:

구성 요소 밀도 증가:

SMT를 사용하면 PCB에 더 많은 부품을 밀집해서 설치할 수 있어 회로 기판의 밀도와 성능이 향상됩니다.

PCB 크기 감소:

SMT 부품의 크기가 작기 때문에 더 작은 PCB를 설계할 수 있어 경량화와 휴대성이 향상됩니다.

향상된 전기적 성능:

솔더볼은 납땜 연결부에서 낮은 저항과 낮은 인덕턴스를 제공하여 신호 전송과 전원 공급의 안정성에 도움이 됩니다.

솔더볼의 단점:

조립 복잡성:

납땜 공정에는 작은 솔더볼이 사용되므로 조립 시 높은 장비와 기술이 요구됩니다.

수리 난이도:

납땜이 완료되면 표면 실장 부품의 수리 또는 교체는 기존 플러그인 어셈블리에 비해 훨씬 까다롭습니다. 솔더 볼은 표면 실장 기술(SMT)에서 중요한 역할을 하며, 현대 전자 제품의 소형화, 고성능화, 고밀도화를 가능하게 하는 핵심 부품 중 하나입니다. 솔더 볼을 통한 안정적인 연결을 통해 전자 부품을 PCB에 안전하게 실장하여 고품질 솔더 접합부를 형성할 수 있습니다. 표면 실장 기술과 관련된 몇 가지 어려움에도 불구하고, 표면 실장 기술은 장점이 단점보다 훨씬 크기 때문에 전자 제조 분야에서 필수적인 기술입니다. 고품질 용접 연결을 보장하기 위해 전자 제조 산업은 일련의 공정 관리, 품질 검사 및 결함 분석 조치를 구현해야 합니다. 첫째, 용접 공정 관리는 고품질 용접 연결을 보장하는 데 중요한 단계입니다. 여기에는 솔더 볼이 완전히 용융되어 용접 공정 중 칩 핀 및 솔더 패드와 제대로 연결될 수 있도록 온도 프로파일을 최적화하는 것이 포함됩니다. 또한, 용접 매개변수의 정확성과 안정성을 보장하기 위해 용접 장비의 정기적인 교정 및 유지보수가 필수적입니다. 둘째, 품질 검사 및 테스트는 용접 연결부의 신뢰성을 검증하는 중요한 수단입니다. X선 검사 및 초음파 검사 기술은 용접 연결부의 품질을 비파괴적으로 검사하여 솔더 접합부에 기공, 균열 또는 기타 결함이 없는지 확인할 수 있습니다. 또한, 충격 시험, 진동 시험, 온도 사이클링 시험과 같은 다양한 물리적 및 환경적 시험을 솔더 접합부에 실시하는 것은 용접 품질과 신뢰성을 평가하는 중요한 단계입니다. 마지막으로, 결함 분석 및 개선은 고품질 용접 연결을 보장하기 위한 지속적인 프로세스입니다. 기공, 정렬 불량, 과도한 용융과 같은 일반적인 용접 결함을 분석함으로써 문제의 근본 원인을 파악할 수 있습니다. 결함 분석 결과를 바탕으로 온도 매개변수, 열원 균형, 용접 시간 등을 조정하여 용접 공정을 개선하고 용접 품질과 신뢰성을 향상시킬 수 있습니다. 요약하자면, 전자 제조 산업은 각 솔더 볼이 최상의 연결 기능을 수행할 수 있도록 납땜 공정 최적화 및 품질 관리를 우선시해야 합니다. 현대 전자 제조의 핵심 부품인 솔더 볼은 칩과 회로 기판을 연결하는 데 필수적인 역할을 합니다. BGA 패키징 및 표면 실장 기술에 필수적이며, 전자 제품의 신뢰성과 성능을 보장합니다. 고품질 납땜 연결을 보장하기 위해서는 납땜 공정에 대한 엄격한 관리, 품질 검사, 테스트, 그리고 시기적절한 결함 분석 및 개선이 필수적입니다.솔더볼에 대한 깊은 이해와 세심한 관리를 통해 우리는 전자 제조 산업을 한 단계 더 발전시키고 끊임없이 변화하는 시장 수요를 충족시킬 수 있습니다.
