회로 기판 마스터리: 선구적인 기술, 응용 분야 및 미래 지향적 솔루션

2025-03-13보고자: SprintPCB

혁신의 핵심이 끊김 없는 연결성에 있는 이 시대에, 회로 기판은 현대 전자 제품의 핵심입니다. 스마트 홈부터 우주 탐사까지, 이 정교한 플랫폼은 기기들이 생각하고, 소통하고, 진화할 수 있도록 지원합니다. SprintPCB는 수십 년간 회로 기판 설계 및 생산의 예술과 과학을 발전시켜 왔으며, 전 세계 산업과 협력하여 비전 있는 아이디어를 현실로 만들어 왔습니다. 1,800단어 분량의 이 책은 회로 기판의 혁신적인 힘을 심층적으로 탐구하며 SprintPCB의 전문성, 산업을 선도하는 기술, 그리고 미래의 전자 혁신을 위한 로드맵을 소개합니다.

보이지 않는 엔진: 회로 기판이 기술 진보를 정의하는 이유

AI 기반 로봇 공학이든 친환경 에너지 시스템이든, 기술의 모든 도약은 회로 기판의 정밀성에 달려 있습니다. 이 다층적인 경이로움은 데이터와 전력의 흐름을 조율하여 추상적인 개념을 기능적인 장치로 구현합니다.

Elite Circuit Board Manufacturing을 다른 회사와 차별화하는 요소는 무엇일까요?

정밀 엔지니어링 : 고속 성능을 위한 미세한 트레이스 폭과 다층 스태킹.
재료 지능 : 열 탄력성, 신호 무결성, 비용의 균형을 이루는 기판을 선택합니다.
확장 가능한 혁신 : 품질을 희생하지 않고 프로토타입의 디자인을 대량 생산에 적용합니다.

회로 기판 전문 기업인 SprintPCB의 유산은 최첨단 기술과 고객별 요구 사항을 결합하는 능력에 있으며, 이를 통해 모든 기판이 기대치를 뛰어넘도록 보장합니다.

우수성의 해부: SprintPCB의 회로 기판 생산 내부

모든 고성능 회로 기판에는 엔지니어링, 기술, 그리고 엄격함이 조화를 이룹니다. SprintPCB가 완벽함을 구현하는 방법은 다음과 같습니다.

협력적 디자인 파트너십

요구사항 평가 : 당사 팀은 고객과 협력하여 운영 환경, 성과 임계값, 규제 요구 사항을 정의합니다.
시뮬레이션 기반 개발 : Ansys HFSS 및 Cadence Sigrity와 같은 도구는 신호 손실과 열 동작을 예측하고 사전 생산 레이아웃을 세부화합니다.
신속한 프로토타입 제작 : 기능적 샘플은 48시간 안에 준비되고, 실시간 피드백을 통해 반복 작업을 가속화합니다.

재료 마스터리

고주파 보드 : Rogers RO4000®은 5G 기지국과 레이더 시스템용 라미네이트입니다.
열 관리 솔루션 : LED 조명 및 전력 변환기용 알루미늄 코어 보드.
유연 회로 : 접이식 스마트폰과 웨어러블 건강 모니터를 구현하는 폴리이미드 필름.

최첨단 제조

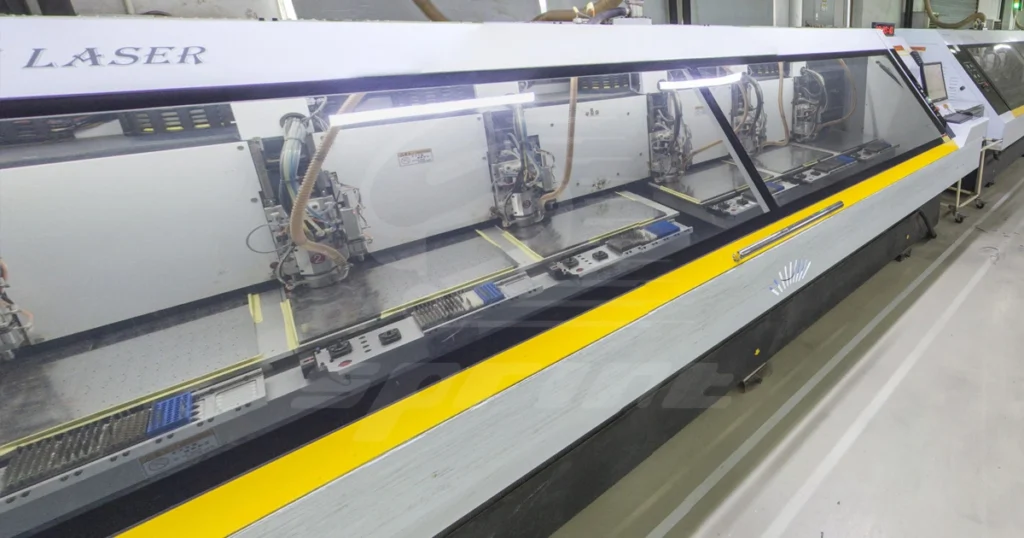

레이저 드릴링 : 고밀도 상호연결을 위해 50µm만큼 작은 마이크로비아를 만듭니다.
고급 도금 : 혹독한 환경을 위한 무전해 니켈 무전해 팔라듐 침지 금도금(ENEPIG)
자동 검사 : 3D AOI 시스템은 인간의 눈으로는 볼 수 없는 결함을 감지합니다.

타협하지 않는 품질 보증

신호 무결성 테스트 : TDR(시간 영역 반사 측정법)은 임피던스 불일치를 분석합니다.
수명주기 테스트 : 가속 노화 및 진동 테스트를 통해 수년간의 운영을 시뮬레이션합니다.
규정 준수 감사 : 의료용 보드에 대한 IPC-6012 및 ISO 13485 준수를 보장합니다.

실제 회로 기판: 전 세계 산업에 동력을 제공

회로 기판은 다재다능하여 모든 산업 분야에서 필수적입니다. SprintPCB 솔루션은 다음과 같은 분야에서 발전을 주도합니다.

자동차 혁신

전기 자동차(EV) 시스템 : 배터리 관리 및 자율 주행 모듈을 위한 다층 보드.
차량용 인포테인먼트 : 4K 디스플레이와 음성 인식을 지원하는 고밀도 상호 연결.

헬스케어 혁명

진단 영상 : MRI 및 CT 스캔 데이터 처리를 위한 고속 보드.
이식형 장치 : 심장 박동 조절기용 생체적합성, 밀폐형 보드.

항공우주 및 방위

위성 통신 : 방사선 경화 코팅이 된 RF 최적화 보드.
드론 기술 : 민첩한 UAV 탐색을 위한 가벼운 강성-연성 보드.

사례 연구

SprintPCB는 양자 컴퓨팅 스타트업을 위해 22층 회로 기판을 설계하여 극저온에서 99.999%의 신호 정확도를 달성했습니다.

신기술로 회로기판 개발 재편

SprintPCB는 앞서 나가기 위해 회로 기판 환경을 재정의하는 트렌드에 투자합니다.

AI 최적화 디자인

생성적 AI : 알고리즘은 EMI와 전력 소비를 최소화하는 레이아웃을 자동 생성합니다.
예측 분석 : 복잡한 보드 조립품의 고장 지점을 예측합니다.

지속 가능한 회로

생분해성 기질 : 아마 섬유와 대두 기반 수지로 만든 보드.
에너지 효율적인 생산 : 태양광 발전 공장과 무방류 수처리 시스템.

3D-MID(성형 인터커넥트 장치)

레이저 직접 구조화(LDS) : 자동차 센서를 위한 3D 플라스틱 하우징에 회로를 내장합니다.
하이브리드 전자 장치 : IoT 장치를 위해 인쇄 회로와 기존 회로를 결합합니다.

양자 준비 보드

초전도 트레이스 : 양자 프로세서를 위한 니오븀 기반 회로.
극저온 테스트 : 절대 영도에 가까운 온도에서 성능을 검증합니다.

회로 기판 파트너 선택: 중요 고려 사항

올바른 제조업체를 선택하면 프로젝트의 성공을 보장할 수 있습니다. 다음 분야에서 탁월한 파트너를 우선적으로 고려하세요.

종단간 전문성 : 설계, 재료 과학, 고급 제조에 대한 능숙함.
인증 : UL, RoHS, ITAR 규정을 준수하여 글로벌 시장 진출이 가능합니다.
민첩성 : 속도(예: 24시간 러시아워 서비스)와 정밀성의 균형을 이룹니다.
지속 가능성 : 환경을 의식한 소재와 탄소 중립 공정.

SprintPCB가 제공하는 이점

글로벌 인프라 : 전략적 허브에 위치한 시설은 위험이 완화된 생산을 보장합니다.
공동 혁신 프로그램 : 차세대 기술의 프로토타입을 개발하기 위한 공동 R&D 이니셔티브.
투명한 가격 책정 : 숨겨진 비용이 없으며, 가치 공학을 통해 비용을 최대 20%까지 절감합니다.

회로 기판의 미래: 상상 그 이상

기술이 급속히 발전함에 따라 회로 기판은 한때 공상과학으로 여겨졌던 방식으로 진화할 것입니다.

신경형 회로 : AI 하드웨어를 위한 인간 신경망 모방.
자가 치유 보드 : 전도성 잉크를 방출하는 마이크로캡슐로 균열을 수리합니다.
홀로그램 인터페이스 : AR/VR 애플리케이션을 위한 광자 회로를 통합한 보드.
